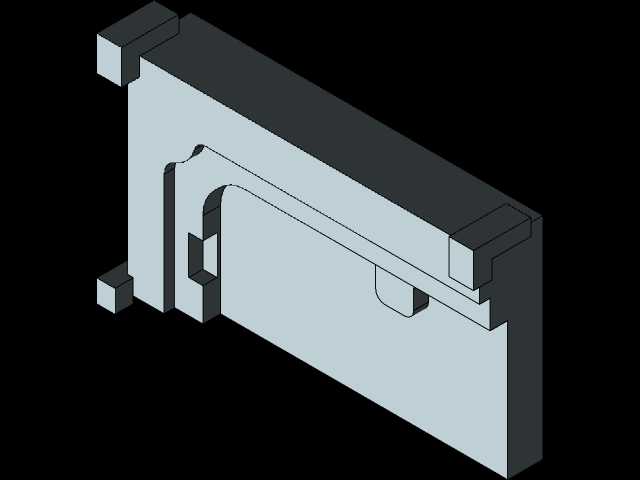

3轴端面铣削加工用NX凸轮结构

　　在常规箱体类、板类零件的端面铣削加工场景中，3轴立式加工中心的走刀路径逻辑直接决定加工面的平面度、台阶接刀误差与加工节拍，这套凸轮结构正是为匹配3轴端面铣削的走刀时序设计的核心传动部件。从实际加工场景来看，端面铣削作业多针对带台阶、异形缺口的工件端面，常规的直线插补走刀在遇到轮廓突变位置时，容易因为进给速度的瞬时波动产生刀纹，而这套凸轮通过轮廓型线的精准设计，能在铣头沿工件轮廓走刀的过程中，同步驱动进给机构完成速度的平滑过渡，避免刀具在轮廓拐点处出现啃刀、过切的问题。从结构设计思路上，整个凸轮的基体采用一体式方块结构作为安装基准，侧边预留的凸台结构是与传动箱的定位安装面，安装时凸台卡入传动箱的对应定位槽后，

　　可直接通过端面螺栓完成锁紧，不需要额外设计调整垫片，能大幅减少现场安装的调校时间。凸轮的工作型面采用等加速等减速运动规律设计，对应铣刀从工件外侧切入、走刀铣削、到加工完成后抬刀退出的全行程，型面的升程与回程段完全匹配铣削过程的进给速度变化：切入段型面平缓过渡，让刀具以较低的进给速度接触工件表面，避免刚接触时的冲击造成崩刃；中间铣削段型面保持恒定升程速率，保证进给速度稳定，获得均匀的加工表面质量；退出段型面缓慢回落，让刀具逐步离开工件，避免退刀时在加工面留下拖刀痕。从安装边界来看，整个凸轮的外形方正，四个角的凸起定位块与传动箱的卡槽配合间隙控制在0.02mm以内，保证凸轮转动时的同轴度误差不会超差，避免因为传动间隙造成走刀位置偏差。

　　侧面开设的异形缺口是行程限位结构，与传动箱内的限位销配合，能限制凸轮的转动角度范围，防止超程造成刀具与工件夹具的碰撞。在实际生产应用中，这套凸轮结构不需要额外添加伺服控制逻辑，仅通过纯机械的型线传动就能实现铣削进给的速度匹配，尤其适合批量零件的端面铣削专机使用，能在不升级设备数控系统的前提下，有效提升端面铣削的加工质量，减少刀具的非正常损耗。结构上的减重槽设计在保证整体刚性的前提下，降低了凸轮自身的转动惯量，让传动过程更平稳，即使在较高的主轴转速下，也不会因为凸轮的动平衡问题产生加工振动。
