微型龙门式数控铣床框架结构设计

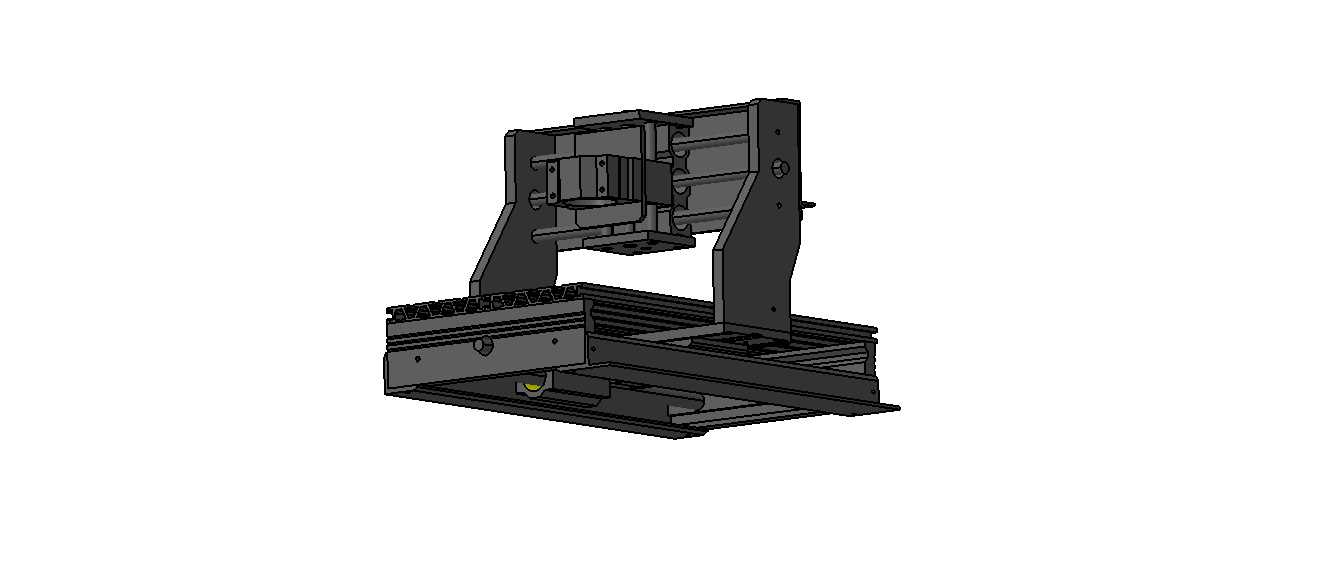

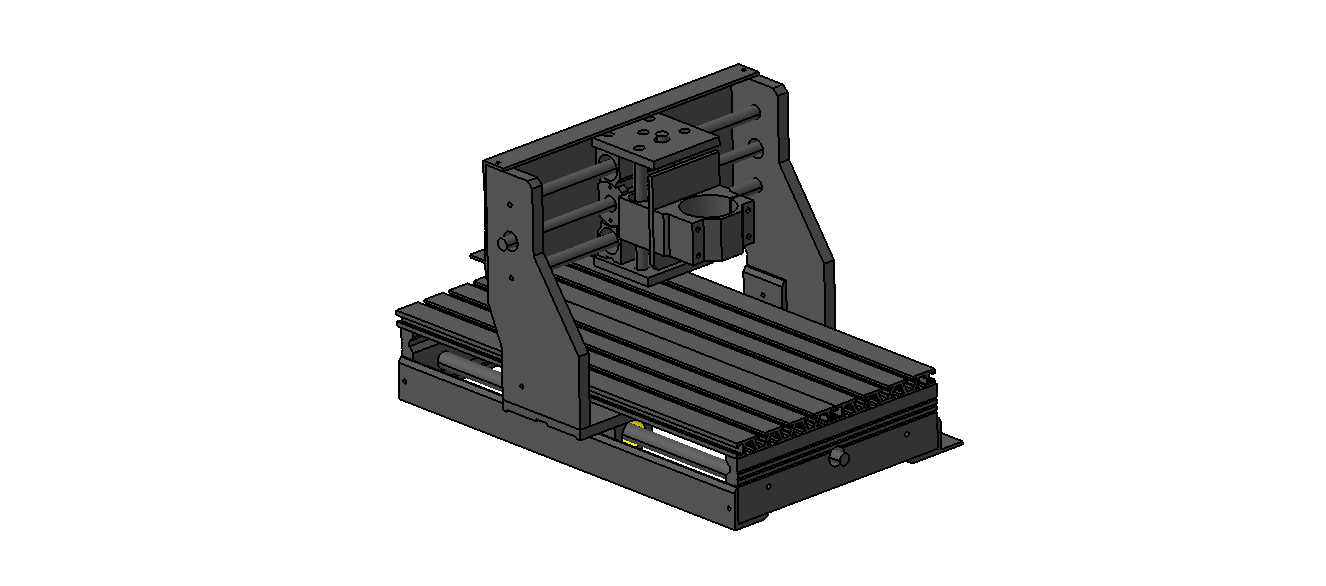

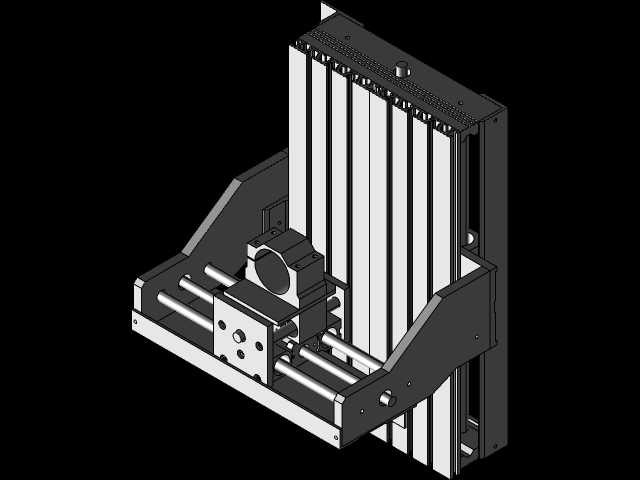

　　这款微型数控铣床框架采用龙门式布局设计，主要面向小型零件精密加工场景，适配桌面级加工工位的安装需求，可用于小尺寸五金件、塑料件、软金属工件的铣削、钻孔、轻量雕刻加工作业，在小型工坊、教学实训、个人DIY加工场景中具备较高的适配性。从结构设计逻辑来看，整体框架采用分体式装配思路，底部为带T型槽的工作台基座，工作台面预留标准槽位用于装夹工件与工装夹具，基座内部集成X向传动组件的安装空间，两侧立式支撑臂对称布置在基座后端，承担Y向横梁的承载作用，横梁上搭载Z向主轴安装滑座，三个轴向的运动模块均预留了直线导轨、传动丝杆的安装定位面，各连接位置设计有对应的螺栓过孔与定位销孔，可保证装配后的形位公差满足运动精度要求。安装边界方面，

　　整体框架的占地尺寸适配常规桌面工位，无需额外做大型设备基础浇筑，底部基座预留的安装孔位可直接固定在标准工作台或定制机架上，各运动轴的行程范围匹配小型工件的加工尺寸区间，不会出现行程冗余造成的空间浪费。从功能特性来看，龙门式的结构布局相比悬臂式铣床具备更好的结构刚性，在进行小切削量加工时能有效降低结构形变带来的加工误差，框架各部分的壁厚设计兼顾了刚性要求与整体重量控制，既保证加工过程中的结构稳定性，也方便设备的搬运与工位调整。设计过程中优先考虑了运动组件的装配兼容性，各安装面的基准统一，可适配不同规格的直线导轨、滚珠丝杆以及主轴电机的安装，使用者可根据自身的加工精度需求、成本预算选择对应的传动组件与动力部件完成整机组装，

　　框架上预留的走线槽位也方便后续电气线路的布置，避免运动过程中出现线路干涉磨损的问题。在实际应用中，这类微型铣床框架可完成小型零件的平面铣削、轮廓铣削、钻孔、攻丝等常规机加工工序，对于小批量定制零件加工、教学演示中的机床结构展示、个人爱好者的创意零件制作都能提供可靠的结构支撑，框架的可拆卸设计也方便后续的维护与部件更换，当某一部分出现磨损或需要升级时，可单独拆卸对应部件进行替换，无需整体更换设备主体。
