喷气发动机环形定子结构三维设计

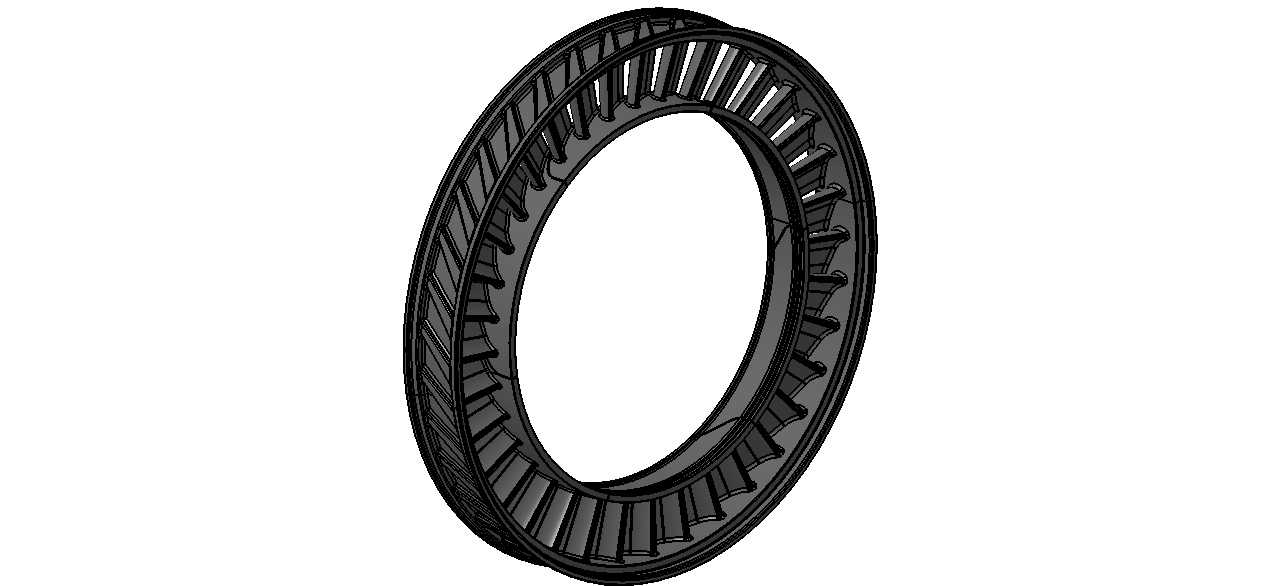

　　在航空动力装备的核心流道设计中，定子部件是衔接压气机与涡轮段、规整气流流态的关键结构，这款环形定子的三维建模完全围绕航空发动机实际工况下的气流组织需求展开，没有冗余的装饰性结构，每一处齿形、环面弧度都对应实际工作中的气流导向功能。从实际装机场景来看，该类定子主要应用于喷气式航空发动机的压气机级间、涡轮导向段，工作时需要承受高速气流的持续冲刷、高温燃气的热载荷以及转子转动带来的气流脉动冲击，因此在结构设计阶段，首先确定了整体环形一体式的基础构型，避免拼接结构带来的应力集中与装配误差，环体的内外径尺寸严格匹配对应发动机段的机匣安装边界，外径与机匣内壁的配合公差控制在满足热胀冷缩余量的范围内，

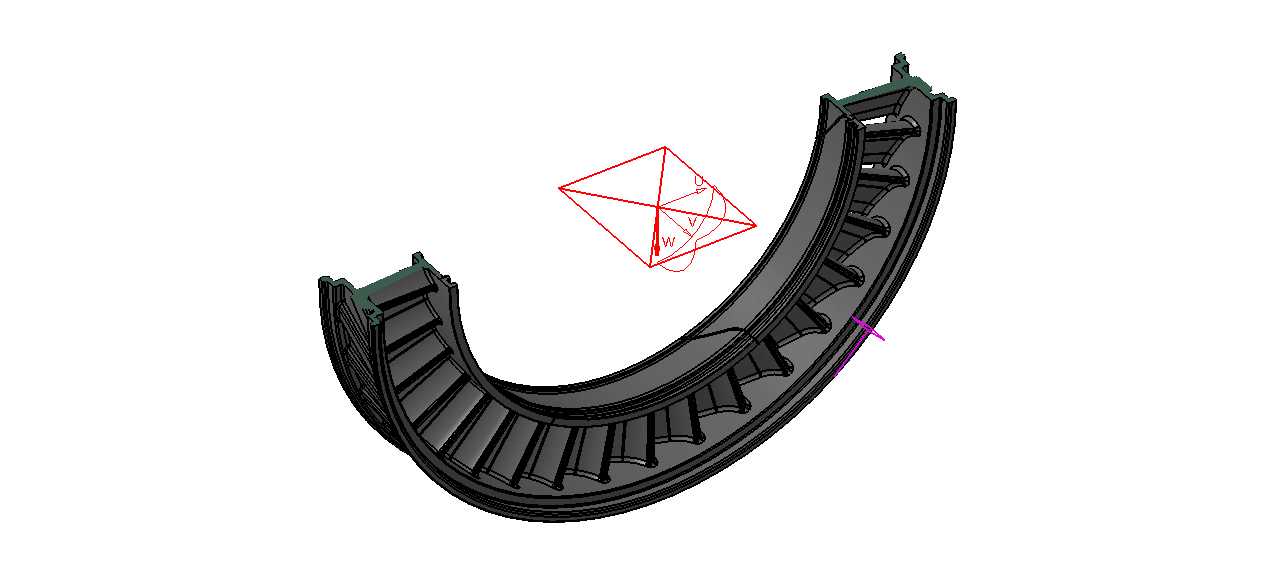

　　内径则需要与对应级的转子叶片顶端保持合理的叶尖间隙，既避免转动过程中出现碰磨故障，也减少间隙漏气带来的效率损失。定子周向均匀分布的导向叶片采用了扭转变截面设计，从进气侧到排气侧的叶型角度经过流场仿真迭代，能够将上游转子输出的紊乱旋流整理为符合下一级做功需求的轴向气流，降低流道内的涡流损失，叶片与内外环的连接位置做了圆弧过渡处理，分散热态工作下的应力集中点，避免长期交变载荷下出现疲劳裂纹。建模过程中优先保证了安装边的定位孔位、密封槽结构的尺寸精度，这些位置直接决定了定子在机匣内的装配同轴度，一旦出现偏差会直接导致整级气流流场畸变，影响发动机的整体工作效率甚至运行稳定性。不同于地面动力设备的定子结构，

　　航空用的喷气发动机定子对重量控制有严苛要求，因此在环体非受力区域做了等强度的减薄设计，在保证结构刚度、抗振性能满足工况要求的前提下，尽可能降低构件自重，减少发动机的整体推重比负担。从结构细节来看，叶片的排布密度、叶型的安装角都对应特定的发动机转速工况与流量参数，建模时完整还原了叶身的型面曲率变化，能够直接用于后续的流场仿真分析、装配干涉检查以及工艺加工路径的编制，对于航空动力结构设计从业者来说，该模型可以作为同类导向定子结构设计的参考基准，帮助理解环形导流部件的尺寸匹配逻辑、结构强度与气动性能的平衡思路，在进行同类型产品改型设计时，可以基于该构型调整叶型参数、环体尺寸，快速适配不同推力等级、不同尺寸规格的喷气发动机装配需求，减少前期基础构型的重复建模工作量，也能通过已有的成熟结构逻辑规避设计阶段容易忽略的安装边界、应力集中等工程问题。
