汽车发动机变速箱油泵性能试验台结构

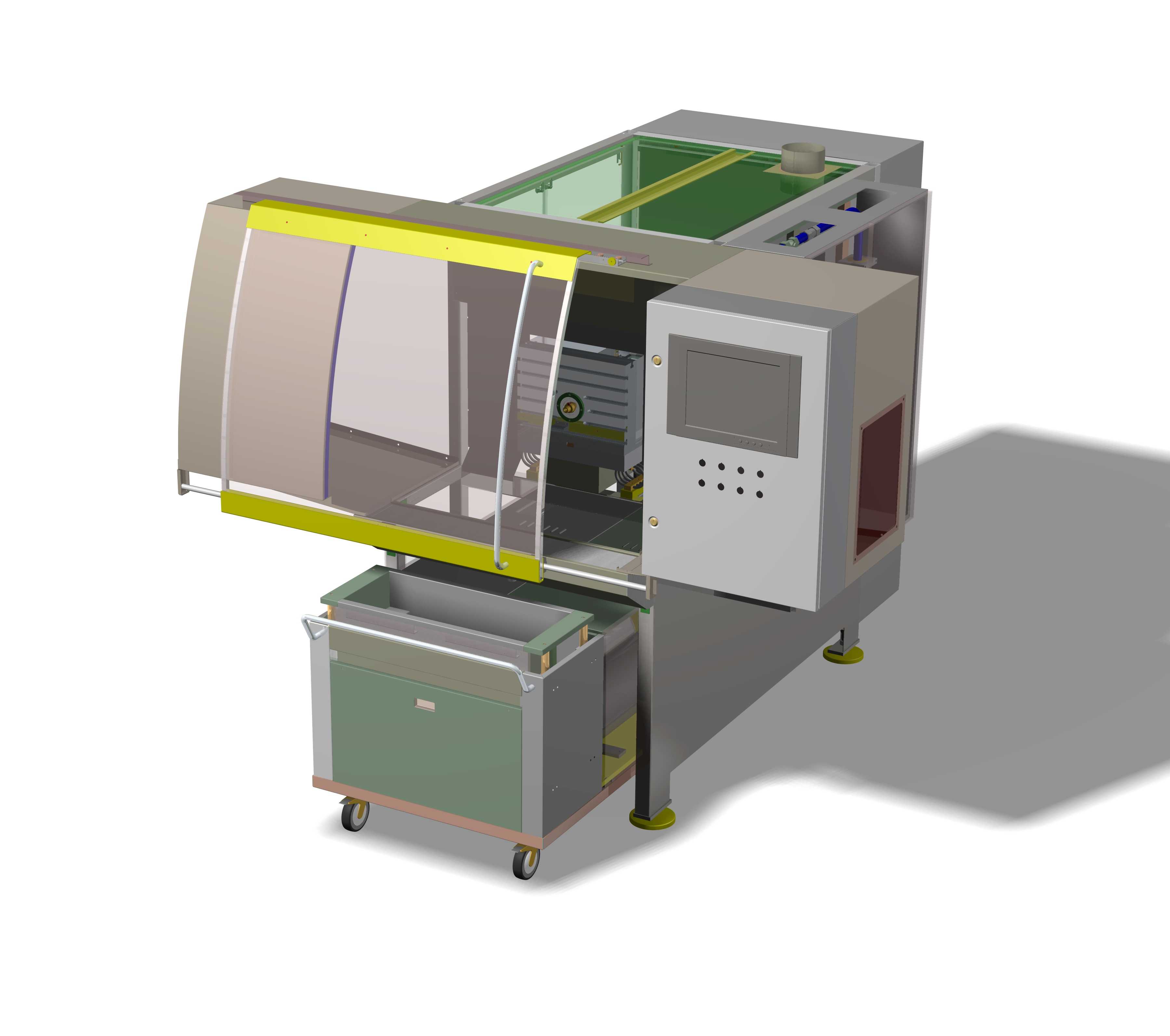

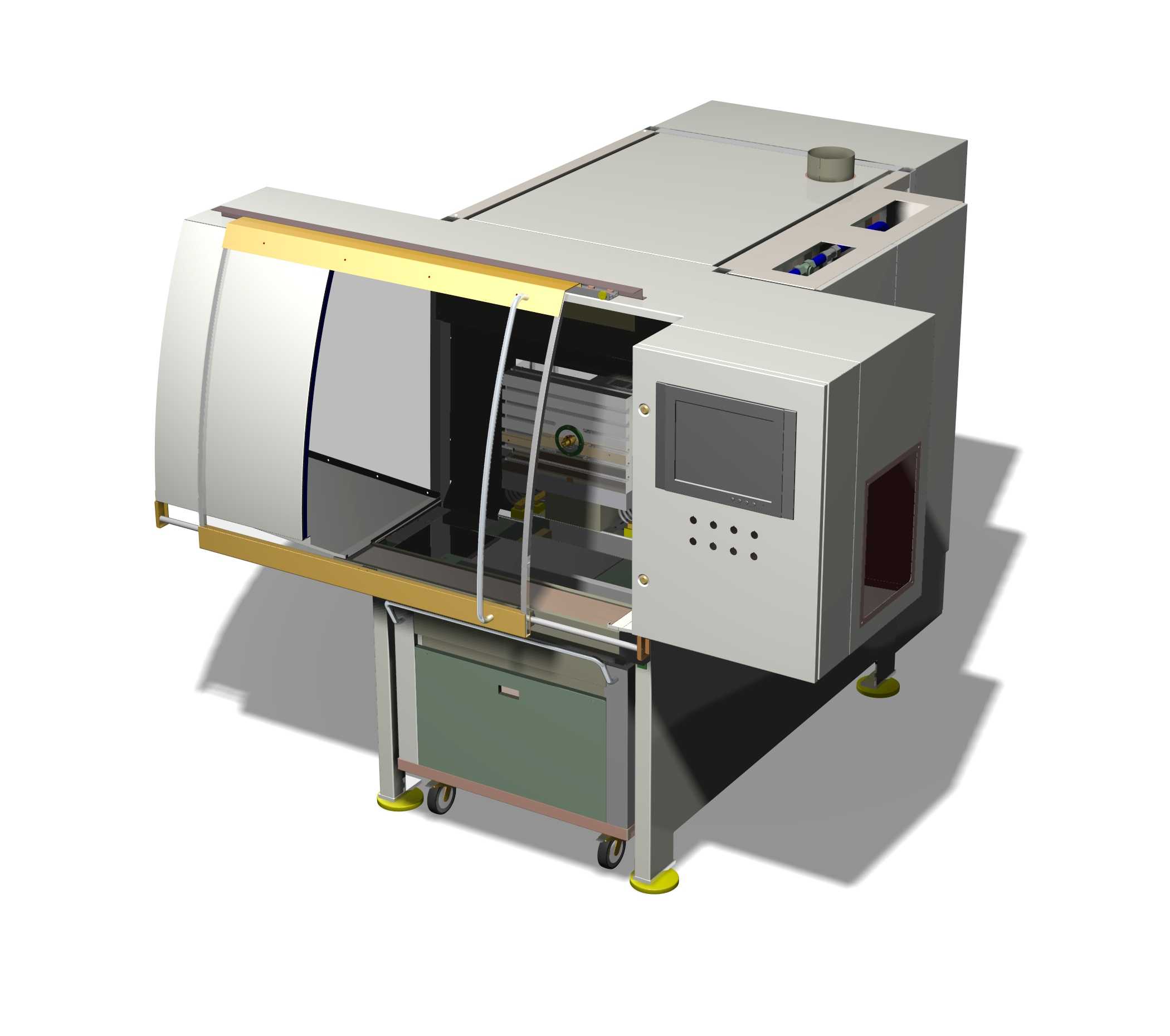

　　该试验台主要面向汽车动力总成零部件的出厂检测与研发验证环节，针对发动机润滑系统油泵、变速箱液压供油油泵的性能参数标定需求设计，可覆盖乘用车、商用车多款机型的油泵在不同工况下的性能测试场景，是汽车零部件检测实验室、动力总成生产车间质检工位的核心测试装备。设备整体采用柜式集成化布局，底部设置带锁止功能的脚轮与可调支撑脚，既满足车间内转场移动的需求，也可在固定安装时通过调节支撑脚保证台面水平度，抵消地面不平带来的测试误差，安装时需预留左右侧各600mm的操作维护空间，后侧预留400mm的管线排布与散热空间，正面操作区预留不小于1200mm的人员站位空间。设备正面设置可向上翻转开启的透明防护舱门，舱门搭配金色装饰压条与安全锁止结构，

　　测试过程中舱门关闭可隔绝油泵高速运转产生的油液飞溅与运转噪音，舱门开启时自动触发安全联锁，切断测试回路动力输出，避免调试过程中出现安全隐患。右侧集成嵌入式触控操作屏，屏幕下方排布实体操作按键与状态指示灯，操作人员可通过触控屏设置测试转速、供油压力、油温等工况参数，实时采集油泵的流量、容积效率、压力脉动等核心性能数据，按键区域采用凸起式设计，佩戴劳保手套也可准确操作。设备下部设置抽屉式储油与过滤单元，抽屉采用带阻尼的滑轨结构，可整体拉出完成滤芯更换、废油清理等维护操作，储油单元内置加热与温控模块，可将测试油液温度稳定在设定区间，模拟油泵在发动机不同工作温度下的实际运行工况。顶部设置排气接口与辅助吊装位，排气接口可连接车间排风系统，

　　排出测试过程中挥发的油雾，吊装位用于设备整体转运时的吊具挂载，避免吊装过程中设备外壳受力变形。整体框架采用方管焊接后整体加工的工艺，保证各安装面的形位公差，所有外露钣金件做喷塑防锈处理，接触油液的管路与腔体采用耐油不锈钢材质，长期接触液压油也不会出现腐蚀渗漏问题，可满足连续长时间批量测试的使用强度要求。
