径向进液结构旋转叶片泵三维结构设计

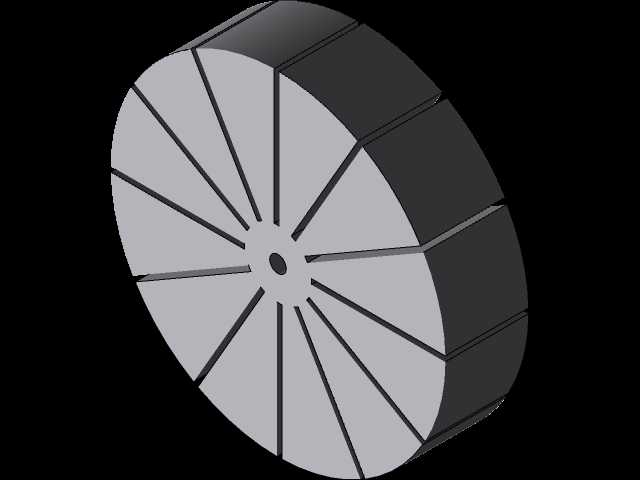

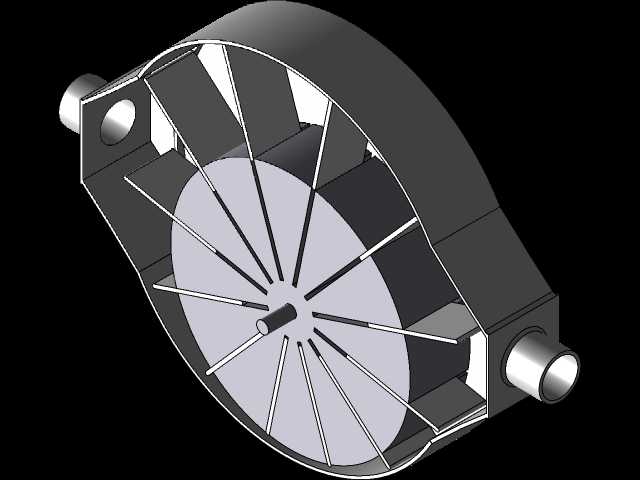

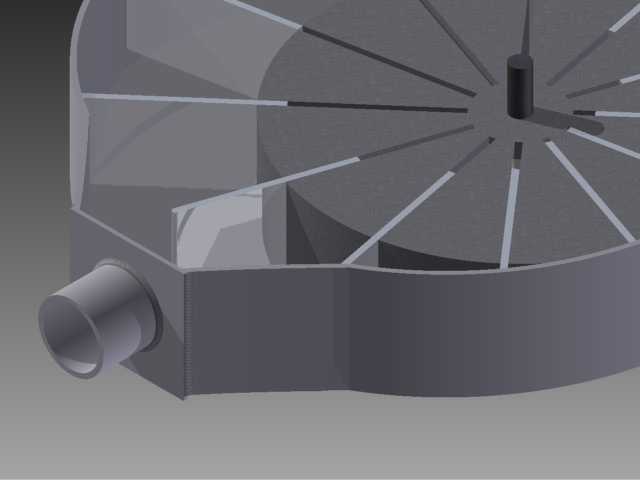

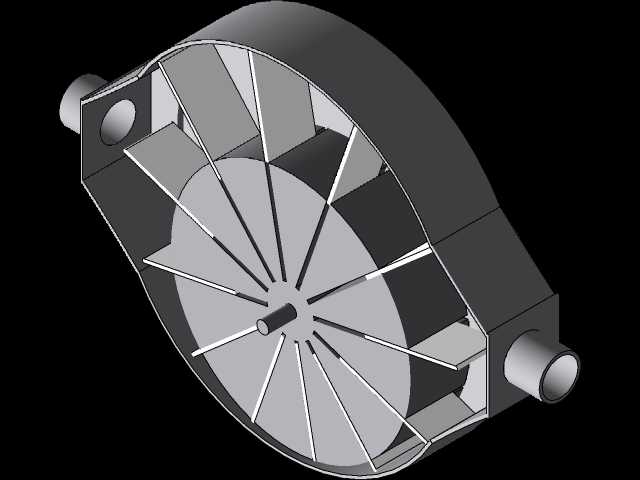

　　在中小型流体输送工况里，这类径向进液的旋转叶片泵常被布置在机床冷却循环、小型液压站供油、轻工流体配料的管路节点中，相比同流量规格的齿轮泵，它的输出脉动更小，对低粘度流体的适配性更强，不会出现齿轮啮合挤刮造成的流体剪切升温问题。从结构设计逻辑来看，整个泵体采用蜗壳式容腔设计，进液口直接对接泵腔侧部的径向接口，接口采用标准圆柱管螺纹的连接基准，安装时可以直接和同通径的硬管、软管接头对接，不需要额外加装变径转接件，进液口的延伸长度控制在合理范围，既保证管路安装时的扳手操作空间，也不会因为悬臂过长造成管路振动引发的密封面渗漏。转子部分采用中心驱动轴搭配放射状叶片槽的结构，叶片在槽内可以随转子转动做径向滑移，运转时靠离心力贴紧泵腔内壁，

　　形成多个独立的密闭容腔，随着转子转动完成吸液、增压、排液的完整循环，这种结构不需要额外的叶片压紧弹簧，减少了易损件数量，日常维护只需要定期检查叶片磨损量即可。泵腔的内壁型线采用多段圆弧平滑过渡设计，没有突变的折角，避免叶片在滑移过程中出现卡滞或者撞击，同时能让容腔容积变化更平缓，有效降低输出压力的脉动值，减少管路振动。安装边界上，整个泵体的底部预留了标准的安装固定平面，平面上设置两个定位销孔和四个螺栓安装孔，安装时可以先通过定位销完成泵体与安装基座的位置对齐，再穿入螺栓完成紧固，能保证驱动轴和电机轴的同轴度控制在允许范围内，避免轴系偏载造成的轴承过早磨损。设计时特意将叶片的厚度和槽宽的配合间隙控制在合理区间，

　　间隙过大会造成内泄漏增加、容积效率下降，间隙过小则会在热胀工况下出现叶片卡滞，尤其是输送温度略高于常温的流体时，这个间隙值需要结合材料的线膨胀系数做匹配计算。另外泵体的排液方向可以根据实际管路布置需求做调整，只需要在装配时调整泵体端盖的周向位置，就能改变排液口的朝向，不需要重新设计泵体主体结构，能适配不同安装空间的布局要求，在紧凑型设备的内部管路布置中，这种可调结构能大幅减少管路弯折数量，降低管路流阻。
