英制尺寸杆端关节轴承三维结构

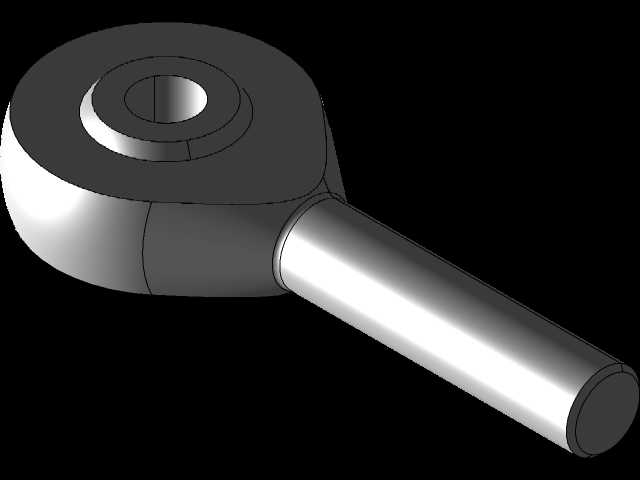

　　杆端轴承这类铰接部件，在需要小角度摆动、往复偏转的传动链路里应用极广，从轻型自动化输送线的摆杆机构，到小型工程机械的操纵连杆，再到非标设备的可调支撑脚连接端，都能见到这类部件的身影。它的核心作用是在两个存在相对偏转角度的构件之间传递力与运动，同时补偿安装过程中产生的同轴度误差，避免连杆机构因为加工或者装配偏差出现卡滞、附加载荷过大的问题。这款杆端轴承采用杆体与轴承外圈一体化的结构设计，杆部为光轴直杆形态，安装时可以直接穿入对应构件的安装孔，通过螺纹或者销钉完成锁紧固定，相比分体式的杆端铰接结构，一体化设计减少了装配环节的配合公差累积，整体连接刚性更有保障。轴承内圈为通孔设计，可通过销轴与被连接件完成铰接，内圈与外圈之间为球面配合，

　　能够在一定角度范围内实现任意方向的偏转，既可以承受径向载荷，也能承受一定比例的轴向载荷，适配多方向受力的铰接场景。从尺寸边界来看，这款产品采用英制规格设计，内孔直径为6.35毫米也就是1/4英寸，轴承头部的外圈厚度为11.1毫米即7/16英寸，选型时需要注意安装空间的预留：杆部长度方向需要留出足够的穿装与锁紧空间，轴承头部的径向尺寸要避开周边构件的运动干涉范围，铰接销轴的直径需要与内孔尺寸做公差匹配，通常选用间隙配合保证转动灵活性，同时销轴两端要做好轴向限位，避免工作过程中销轴脱出。建模过程中需要重点关注球面配合面的尺寸精度，内圈外球面与外圈内球面的配合间隙要控制在合理范围，既要保证转动偏转的顺滑度，

　　又不能因为间隙过大导致传动过程中出现冲击异响；杆部与外圈的衔接位置要做圆滑过渡处理，避免应力集中，因为这个位置是工作过程中应力集中的高发区域，直角衔接很容易在交变载荷下出现断裂失效。实际应用中，这类杆端轴承常被用在操纵机构的连杆连接端，比如设备的手动调节杆、气动元件的活动端连接，能够补偿安装面的角度偏差，降低构件的加工精度要求，同时提升机构运行的平顺性；在一些轻型的多连杆运动机构里，这类轴承还可以作为铰接支点，实现复杂轨迹的运动输出，相比普通的衬套铰接，它的偏转角度更大，耐磨性能更好，维护周期更长。
