GYS PROTIG 201焊机配套移动焊接车

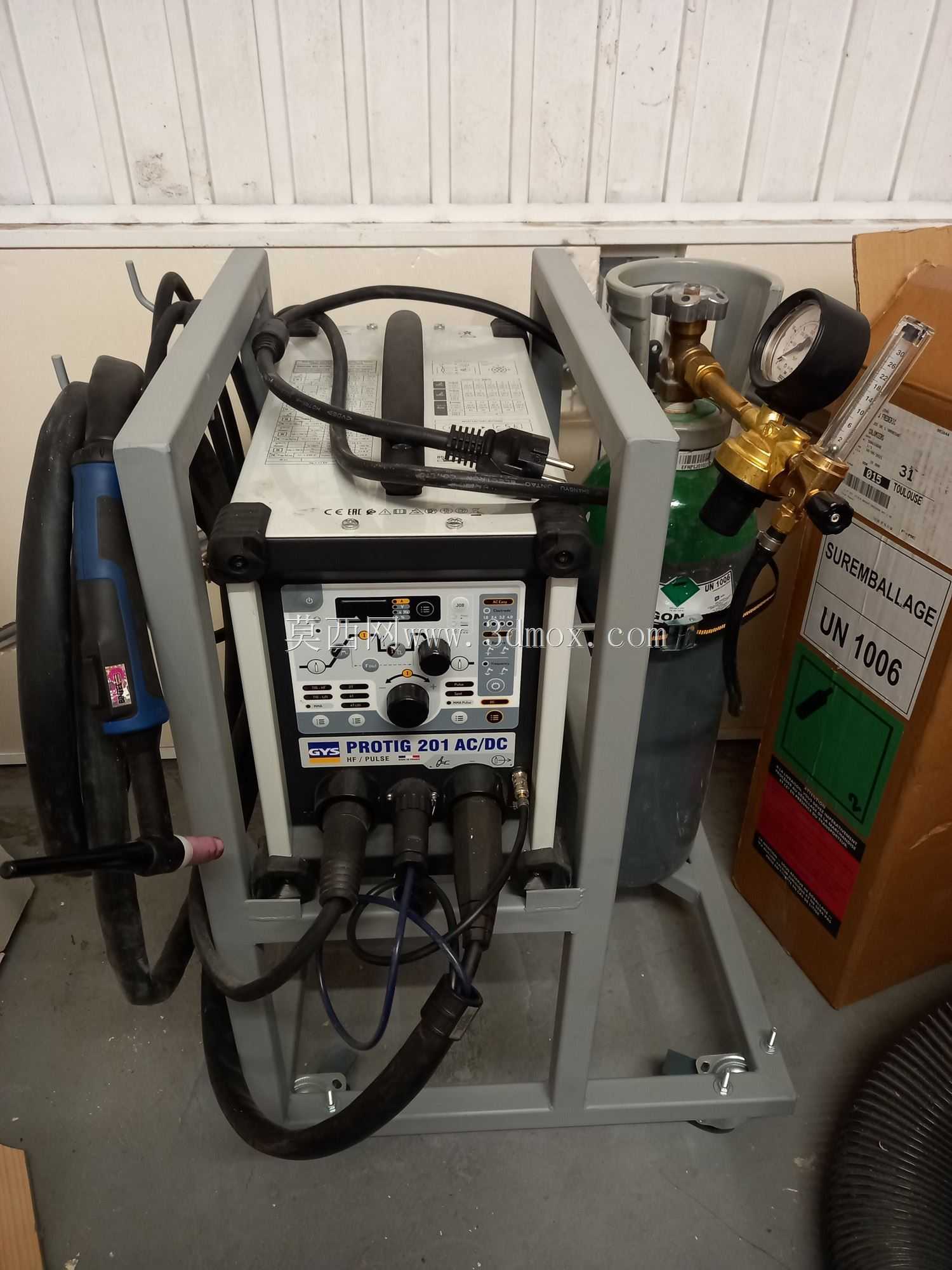

　　这套移动焊接车的核心定位，是把TIG焊接作业所需的主机、保护气供给、焊枪及线缆全部整合到同一可移动载体上，解决车间内分散搬运、工位临时布设、管线杂乱缠绕的实际问题。在中小批量钣金维修、模具补焊、实验室样件加工、管道安装现场这类作业场景里，焊工不需要反复拖拽独立气瓶、单独抬运焊机、整理散落在地面的电缆与气管，整套系统可直接推至作业点，接通电源即可快速进入工作状态。

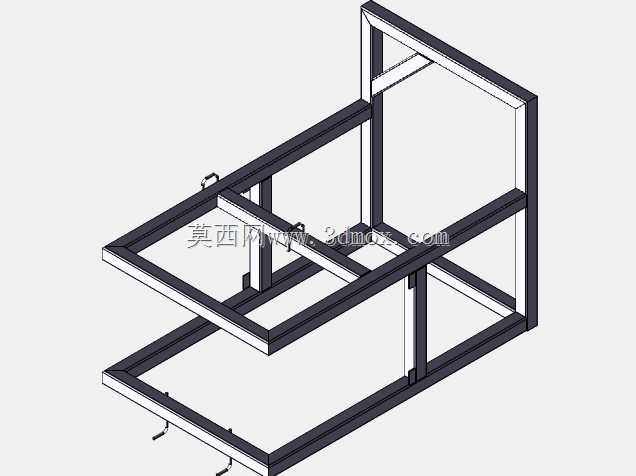

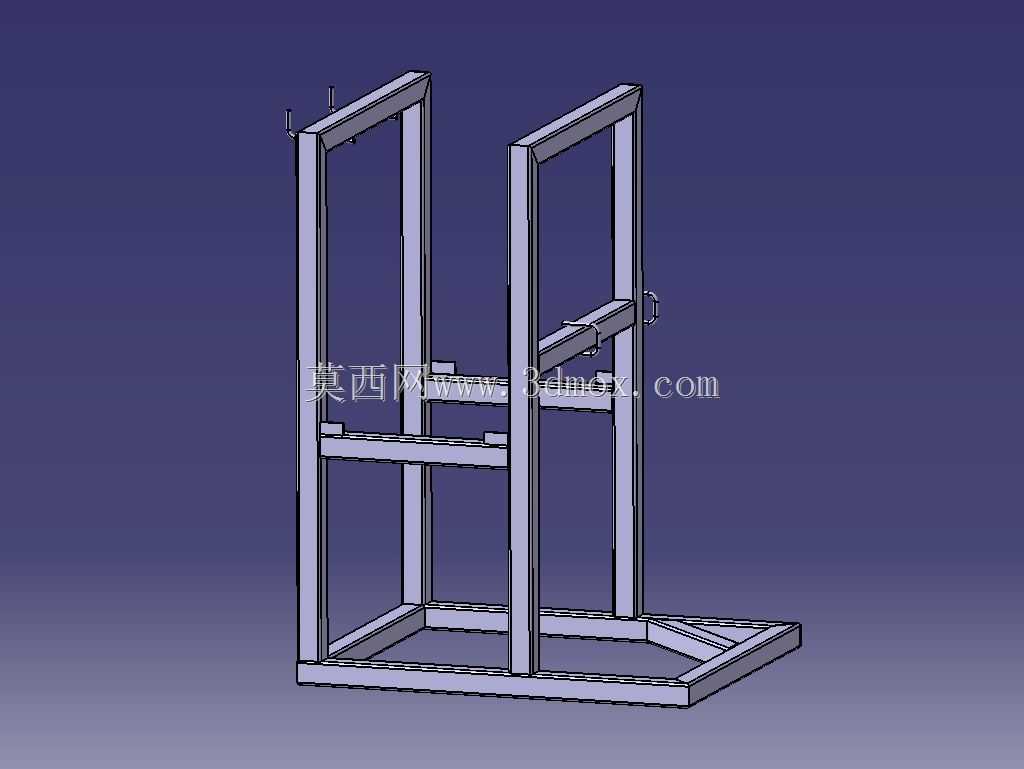

　　车架主体采用方管焊接框架结构，设计时优先考虑承重与抗扭性能，上层预留焊机安装位，四周设置限位挡边，避免设备在移动过程中出现滑移；底部框架同时承担气瓶固定功能，气瓶通过扎带或链条与后侧立柱绑定，重心被控制在车架投影范围内，推行时不会出现侧倾风险。底部四角安装万向脚轮，其中两个带刹车结构，定点作业时可锁止车轮，抵消焊枪拖拽带来的车体位移。

　　从功能集成逻辑来看，车架左侧预留焊枪挂放位置，焊枪线缆可沿框架侧边排布，避免作业时线缆被工件碾压；焊机输出端的接地电缆、氩气气管从车架内部走线，气管直接连接至气瓶减压阀，流量计输出端与焊机气路接口对接，整套气路无多余外露接头，减少漏气隐患。车架顶部设置提手与线缆收纳位，作业间隙可将焊枪、电缆临时归置，转移工位时不会出现管线拖地勾挂的情况。

　　结构设计阶段需要重点核对安装边界：焊机本体的外形尺寸需与上层框架内廓匹配，前面板的调节旋钮、电流显示屏、接头接口不能被框架横梁遮挡，焊工在蹲姿或站姿操作时均可直接调节参数；后侧气瓶安装位要适配常规40L以下工业氩气瓶的直径与高度，减压阀、压力表、流量计的安装空间需预留足够操作余量，更换气瓶时扳手可正常活动，不会与车架立柱发生干涉。

　　车架整体高度控制在人体腰部附近，推行时手臂自然下垂即可握持扶手，不需要弯腰发力；底部脚轮的安装位置向外小幅超出车架主体，扩大支撑跨距，即便在车间地面有焊缝、细小切屑或轻微坡度的环境下，也能保证移动稳定性。框架表面做喷塑或喷漆处理，可抵御焊接飞溅、车间油污的腐蚀，日常清理仅需擦拭即可。

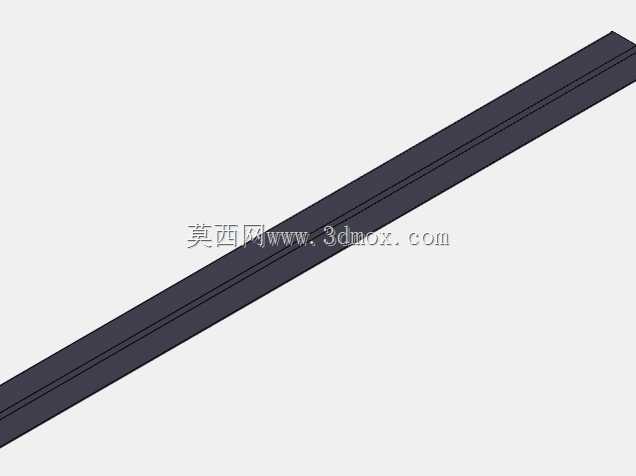

　　针对三维建模环节，车架方管的拼接位置需还原真实焊接坡口与焊道细节，脚轮的安装板、螺栓孔位要与实际选型件对应，焊机面板上的旋钮、接口、标识需按实物比例还原，气瓶、减压阀、流量计的装配关系要符合实际气路连接逻辑。模型可直接用于工装方案评审、车间布局规划、焊接作业指导书制作，也可作为非标移动工装设计的参考案例，帮助设计人员快速掌握集成类焊接工装的重心分配、走线布局、人机尺寸控制要点。
