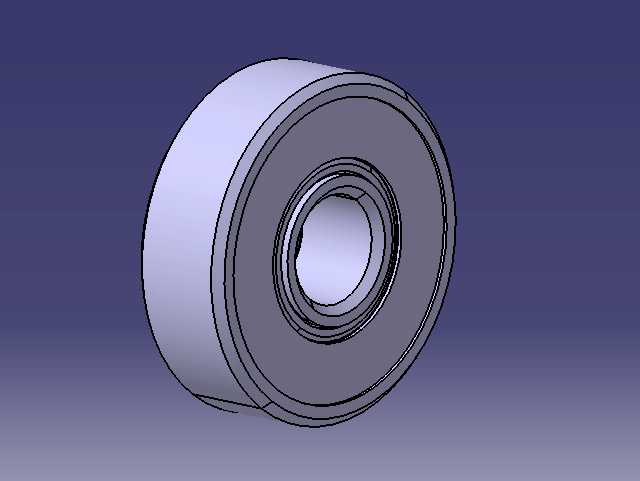

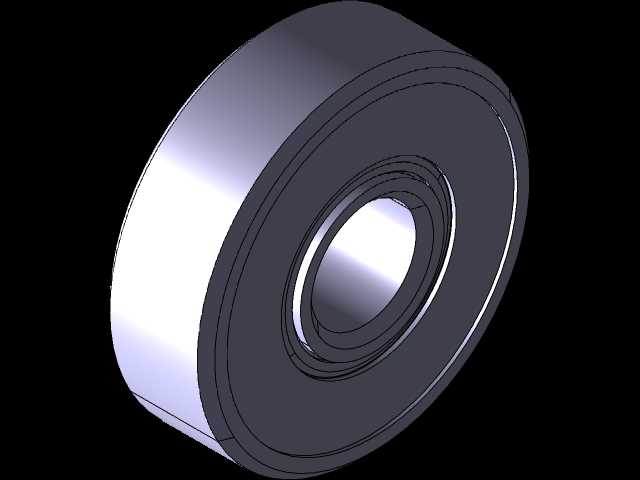

微型双面密封深沟球滚动轴承结构

　　这类微型带双侧密封的深沟球轴承，在小型传动结构里的应用覆盖极广，从手持电动工具的输出端支撑，到小型输送线的从动辊转轴，再到办公自动化设备的走纸机构、家用小电器的电机端盖定位，都能见到它的身影。它的核心作用是为旋转轴提供低摩擦的径向支撑，同时可承受一定数值的双向轴向载荷，在轻载高速的传动场景下，能有效降低轴系转动的摩擦损耗，限制轴与安装座之间的轴向窜动量，保证旋转部件的回转精度。

　　从结构设计逻辑来看，双侧的密封盖是这类轴承区别于开式轴承的核心特征，密封结构与内、外圈的挡边形成微小的配合间隙，既不会额外增加过多的转动摩擦阻力，又能阻挡外界的粉尘、碎屑、液态飞溅物进入轴承内部的滚道区域，避免硬质杂质卡入滚珠与滚道的接触面造成磨损点蚀，同时也能把轴承内部预填的润滑脂封存在滚道空间内，减少日常维护时的补脂频次，适配那些不便频繁拆解维护的装配场景。

　　建模过程中需要严格卡准安装边界尺寸：轴承的外径与安装座的轴承孔采用基轴制过渡配合，内孔与旋转轴采用基孔制过渡配合，配合公差的选取直接影响装配后的预紧状态，过盈量过大会导致轴承转动卡滞、空载温升过高，间隙过大则会在高速运转时产生径向跳动，引发传动噪音与轴系抖动。轴承的宽度尺寸决定了轴向的安装空间，在做装配校核时，要给内圈与轴肩、外圈与座孔挡边预留合理的贴合面，同时避免密封盖与相邻的结构件发生运动干涉。滚道的曲率设计要与滚珠的球面曲率匹配，保证滚珠在滚道内为点接触滚动状态，保持架的兜孔间隙要控制在合理范围，既要让滚珠能顺畅滚动，又要避免滚珠在兜孔内出现过大的窜动，降低运转过程中的振动与噪音。

　　在做设备选型匹配时，需要结合实际工况的载荷大小、转速区间、环境洁净度来确认是否选用这类带密封的型号，比如在多粉尘的木工小型设备、有少量切削液飞溅的小型台钻主轴位置，带密封的款式相比开式轴承的无故障运行时长能提升数倍，而在洁净度高、有集中润滑系统的精密仪表结构内，则可根据空间需求选择对应尺寸的开式版本。
