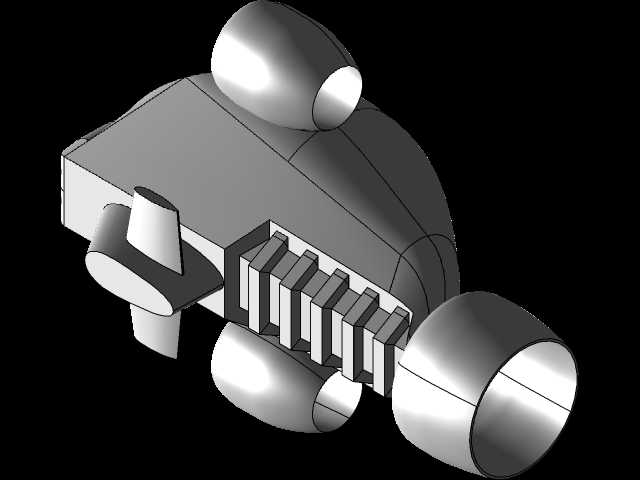

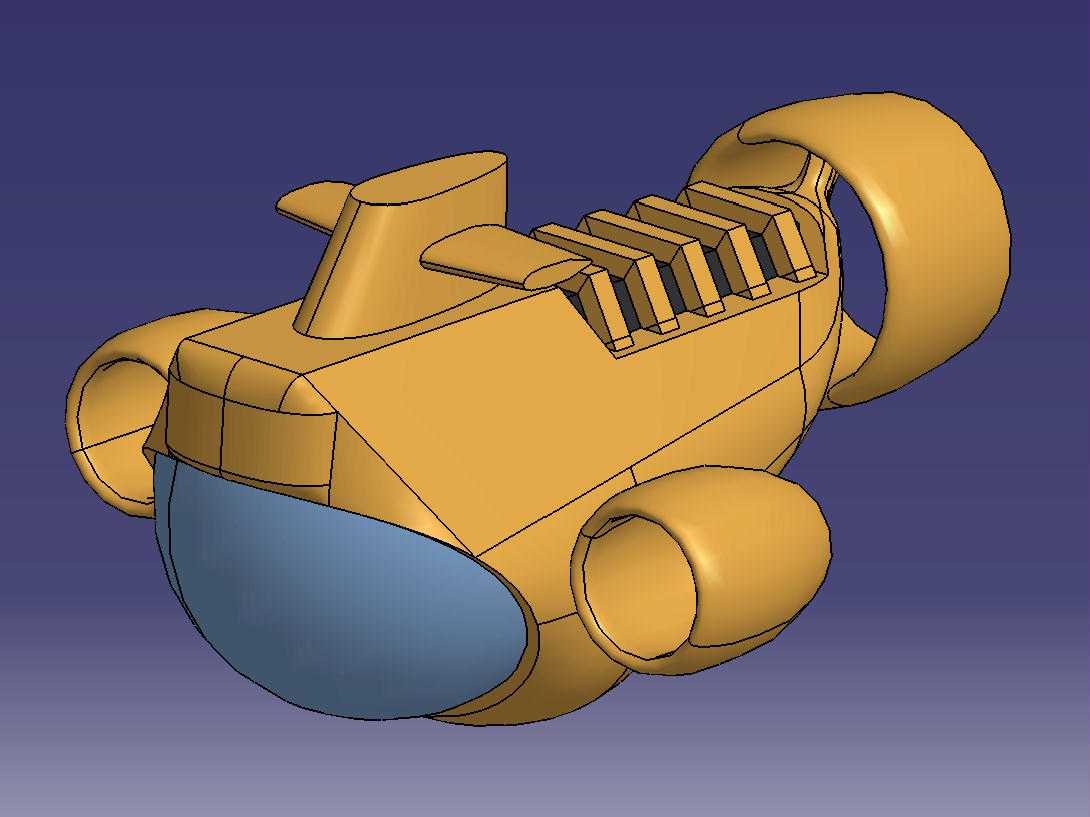

卡通风格Q版潜水艇创意三维结构设计

　　这款Q版潜水艇的三维结构设计，跳出了常规工业潜水艇的硬朗军工造型逻辑，采用圆润化的曲面重构思路完成整体外形搭建，整体轮廓以大曲率连续曲面作为主体基础，将传统潜水艇的指挥塔、侧舷推进舱、尾部导流结构全部做了圆角钝化处理，没有保留尖锐棱角，既适配文创衍生、IP周边开发的视觉需求，也能在3D打印制作手办时减少支撑结构的添加量，降低后期打磨处理的工作量。从结构布局来看，主体舱段采用一体化椭球舱体设计，前部设置了大弧度半球形观察窗结构，观察窗与主舱体的衔接处做了嵌入式止口设计，实际生产中可通过卡扣或者胶粘完成密封装配，预留的观察窗壁厚均匀，不会出现注塑生产时的缩水缺陷。指挥塔位置设置在舱体中前部上方，采用低矮化的流线造型，

　　两侧搭配对称的小型水平稳定翼，稳定翼与主舱体采用一体化建模，避免后续装配带来的接缝问题，同时也能在作为桌面摆件时提升整体结构强度，减少易断裂的突出部件。侧舷位置对称布置了两个圆柱形侧推舱，侧推舱与主舱体的衔接处做了顺滑的曲面过渡，没有生硬的拼接棱线，既保证了视觉上的整体性，也能在作为流体仿真演示模型时，减少不必要的湍流干扰。尾部采用大直径环形导流罩设计，替代了传统外露螺旋桨结构，导流罩内部预留了动力组件的安装空间，可根据实际使用需求加装小型动力模块，实现水下动态演示功能。舱体顶部设置了多组平行的格栅式散热槽结构，槽体深度均匀，侧壁做了1度的拔模斜度处理，适配注塑开模的生产要求，不会出现脱模卡滞的问题。

　　整体建模过程中严格控制了各部件的壁厚差，所有相邻结构的壁厚差值控制在30%以内，避免不同壁厚位置冷却速率不一致导致的形变问题。各突出部件的根部都做了R2以上的圆角过渡，降低应力集中系数，即便是使用光敏树脂3D打印制作，也能减少部件根部断裂的风险。从安装边界来看，整体模型的最大外轮廓尺寸控制在常规桌面摆件的适配范围内，底部预留了平面支撑结构，可直接放置在水平台面上无需额外支架，也可根据需求在底部预留安装孔位，搭配定制底座完成陈列展示。这款设计既可以作为文创IP的衍生载体，也可用于青少年科普教学的演示道具，帮助理解潜水艇的基础结构布局，圆润的造型也避免了尖锐部件带来的安全隐患，适配教学场景的使用要求。
