工业通风系统用板式空气过滤构件

　　这款板式空气过滤构件，主要适配各类集中通风系统的进风端预处理环节，常见应用场景涵盖商用楼宇新风系统、工业车间送风管路、洁净车间初效过滤段、暖通空调回风过滤单元，也可配套小型除尘设备做前置粗滤使用，核心作用是拦截气流中携带的大粒径悬浮颗粒物、纤维碎屑、浮尘等杂质，避免后续管路积尘、保护后端精滤元件，降低末端高效过滤器的负荷损耗。

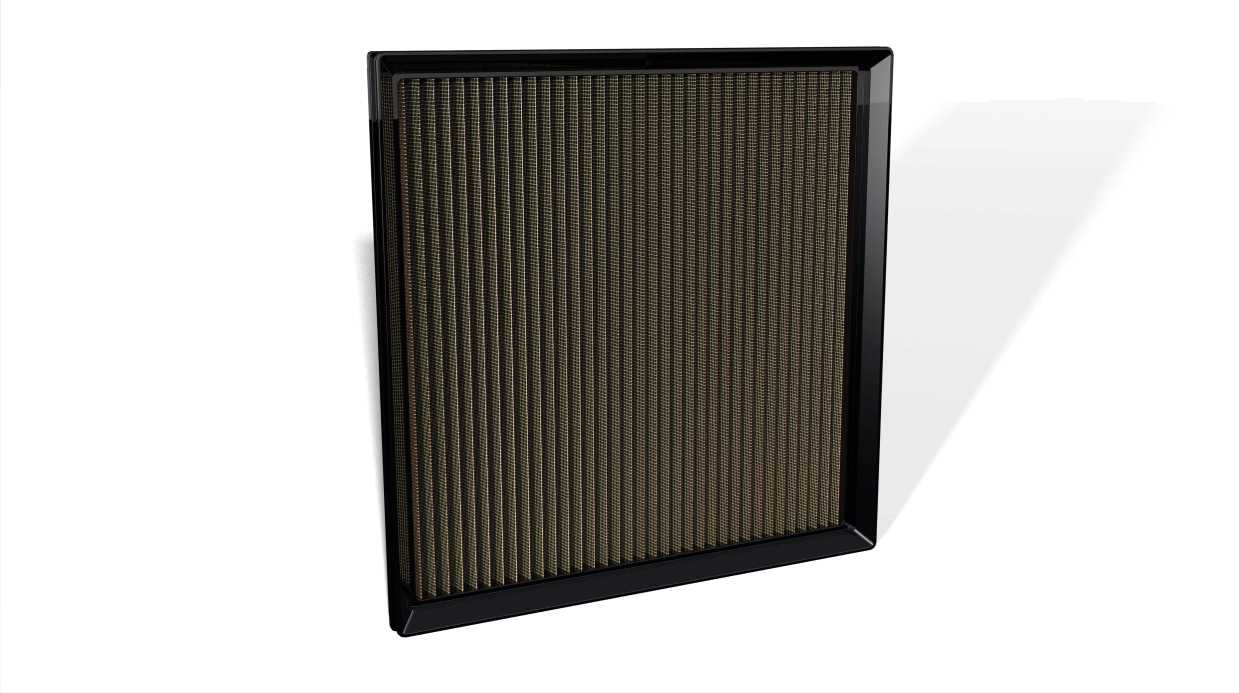

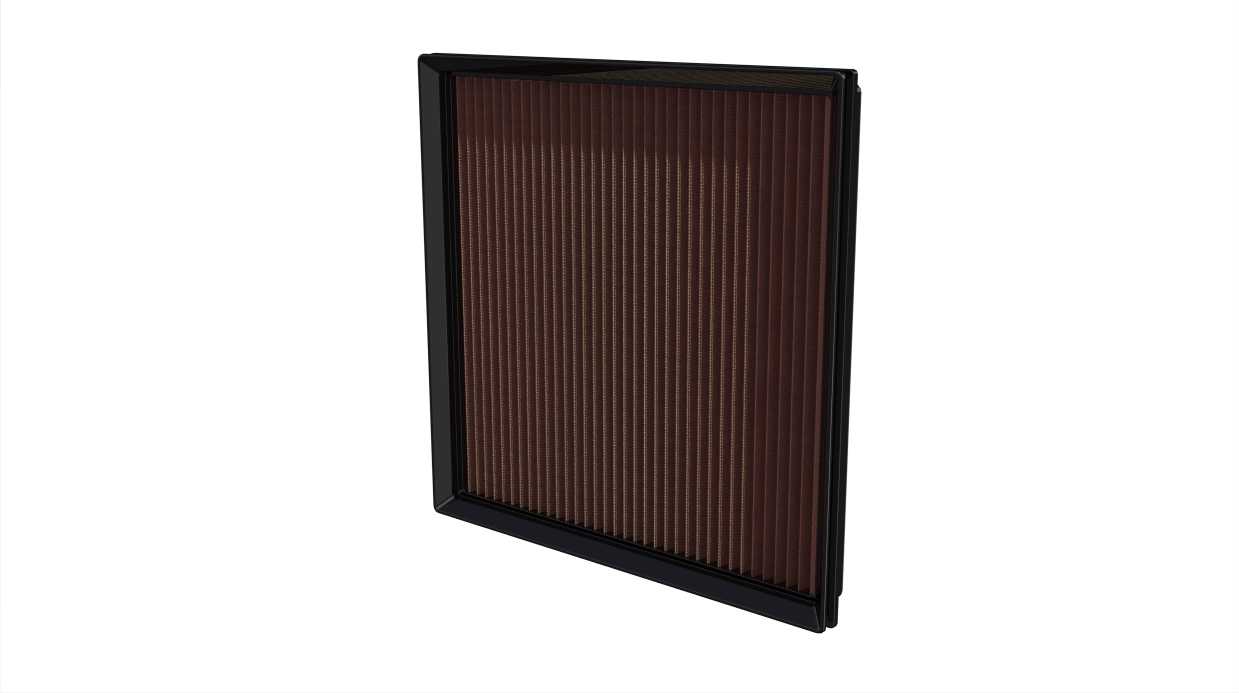

　　从结构设计来看，整体采用薄型矩形板式构型，外框为硬质围边结构，做了直角折边强化处理，既可以保证滤材安装后的张紧平整度，避免气流通过时滤材出现鼓动形变，也能在安装时直接嵌入标准法兰式安装槽，无需额外定制转接支架，适配常规通风管路的标准安装位尺寸，安装边界预留了足够的密封压边余量，可配合密封胶条实现边框处的无漏风装配，避免未过滤气流从边框缝隙旁通。滤材部分采用褶皱式排布设计，通过等距折叠大幅拓展有效过滤面积，在有限的安装厚度空间内提升容尘量，同时褶皱间距经过气流阻力校核，既不会因为间距过小导致风阻陡增提升风机能耗，也不会因为间距过大浪费滤材有效过滤面积，滤材褶皱内部做了均匀的支撑分隔，避免长期受气流冲压出现褶皱倒伏、滤材贴合的问题，保证整个使用周期内气流都能均匀穿过滤材截面。

　　设计过程中优先考虑了运维更换的便捷性，整体重量控制在单人可徒手搬运更换的范围内，外框边缘做了钝化处理，避免安装更换时划伤操作人员，滤材与外框的粘接采用耐温耐湿的粘接工艺，在高湿度进风工况下也不会出现脱胶、滤材脱落的问题。不同于袋式过滤器的大安装深度要求，这款板式构件的薄型设计可以适配安装空间局促的老旧风管改造场景，不需要对原有管路做大规模裁切改动，直接替换原有同尺寸滤网即可完成升级。在实际选型匹配时，可根据管路风速参数调整滤材的目数配置，常规工况下适配的面风速覆盖常规通风系统的常用风速区间，初阻力控制在通风机余压可覆盖的范围内，不会额外增加风机的运行负载。
