直列式汽油燃油滤清器结构设计

在车用燃油供给系统的布局中，直列式燃油滤清器属于串联在供油管路中的核心净化部件，其安装位置通常选在燃油泵与喷油器之间的低压油路段，适配多数乘用车辆的前置或底盘油路排布需求。从实际工况来看，燃油从油箱输出后会携带炼制残留的胶质杂质、运输加注过程混入的金属碎屑与粉尘颗粒，若未经过滤直接进入喷油嘴与燃烧室，会造成精密偶件磨损、喷孔堵塞，直接影响空燃比控制精度，甚至引发怠速抖动、动力输出中断等故障，这类直列结构的滤清器正是为拦截这类杂质设计。

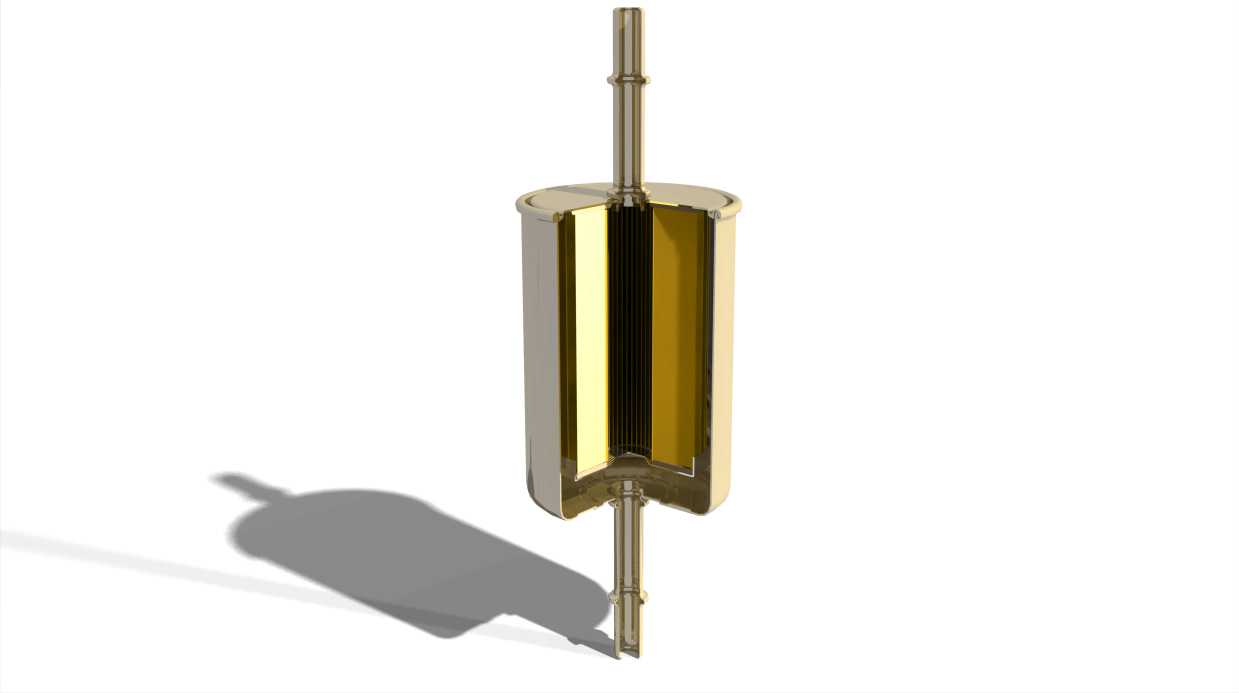

该款滤清器采用两端同轴快插接口的结构设计，进出油口的管径匹配常规车用橡胶燃油管的安装公差，接口处预留的环形凸台结构可配合卡箍实现轴向定位，避免车辆行驶过程中因振动出现管路松脱泄漏。整体外壳采用薄壁金属冲压成型的圆柱腔体结构，腔体内部同轴布置折叠式过滤滤芯，滤芯与外壳之间设置密封胶圈实现进出油腔的隔离，保证所有流经的燃油必须穿过滤材才能进入出油端，不存在旁通短路的风险。

设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在适配多数车型底盘安装位的尺寸范围内，圆柱腔体的外径不会与周边底盘部件、车身护板产生运动干涉，外壳表面做了防锈镀层处理，可抵御底盘行驶中溅起的泥水、融雪盐的腐蚀，延长部件使用寿命。滤芯的过滤精度选取适配多点电喷与缸内直喷系统的通用等级，既可以有效拦截10微米以上的硬质颗粒，又不会造成过大的油路阻力，保证发动机全工况下的燃油供给流量满足需求。

不同于集成在燃油泵总成内的内置式滤清器，这类直列外置式的滤清器在维护更换时无需拆解油箱总成，只需松开两端管路卡箍即可完成拆装，大幅降低售后维护的操作难度。结构设计时还考虑了流体走向的合理性，进出油口的同轴设计让燃油在腔体内的流动路径更顺畅，减少局部涡流造成的压力损失，滤芯的折叠结构在有限的腔体空间内最大化了过滤面积，在保证过滤效率的同时延长了部件的更换周期，适配民用车辆常规保养间隔的使用需求。
