环形褶皱式空气过滤滤芯结构设计

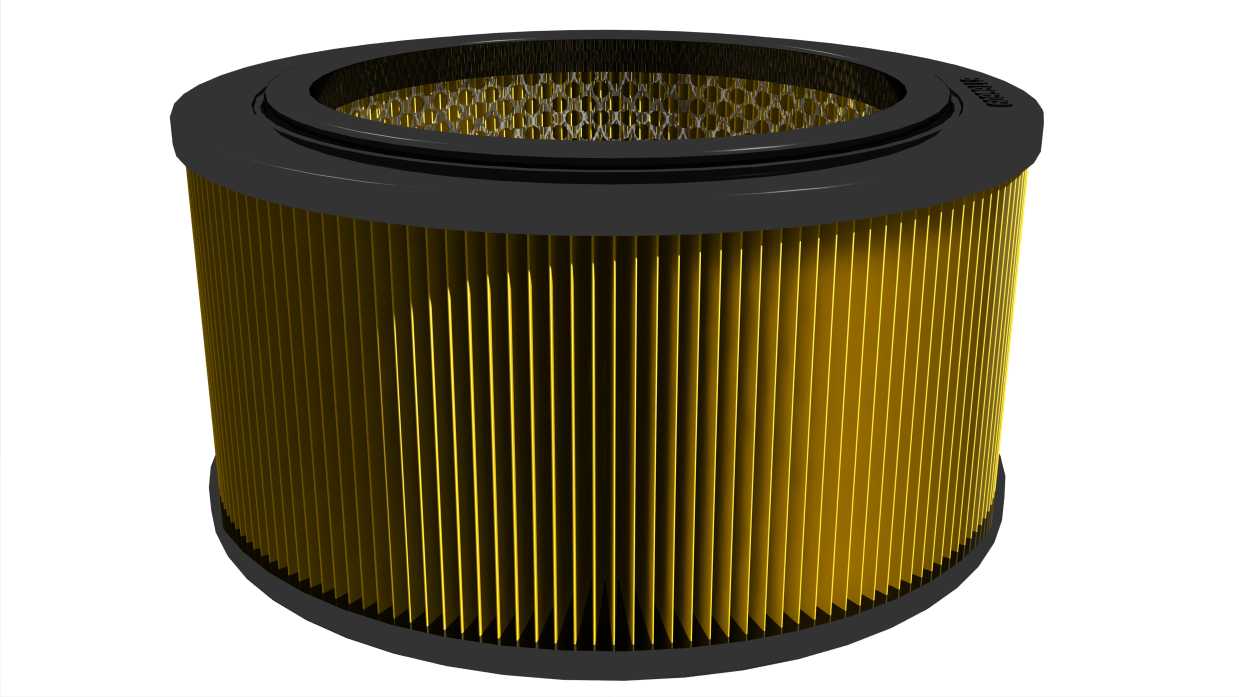

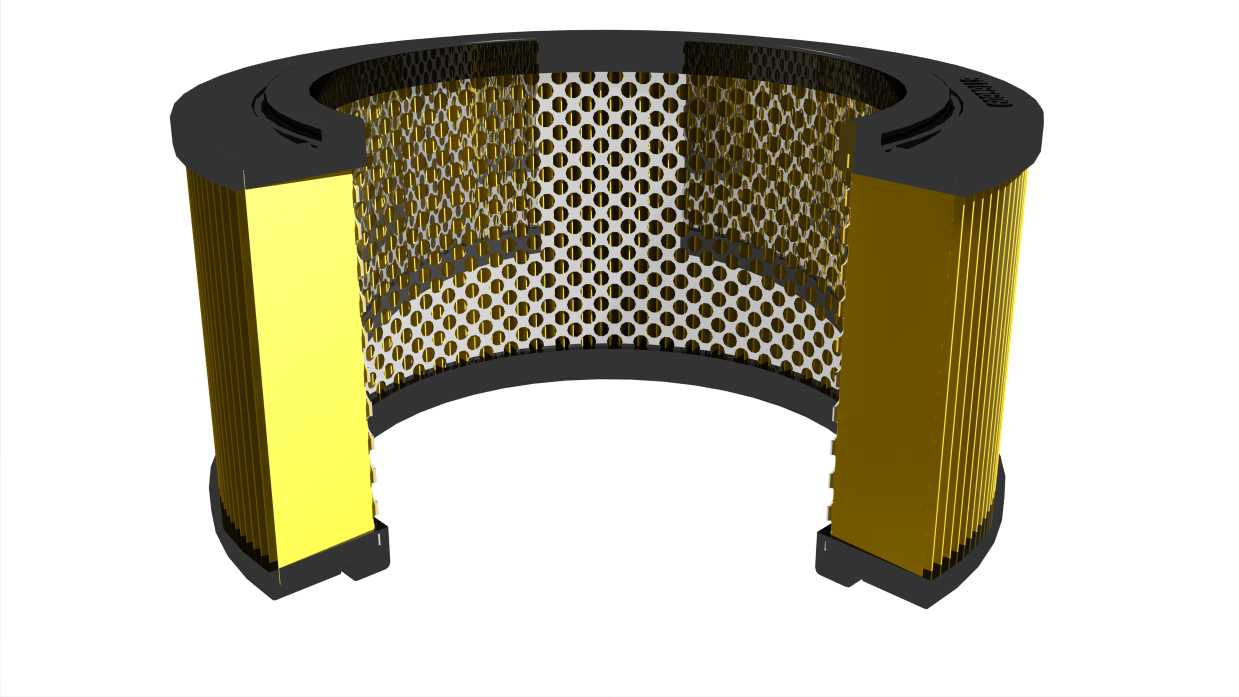

　　这款环形空气过滤元件主要适配中小功率内燃机、小型空压机组以及工业通风进气系统的前端净化环节，在工程机械、农用动力设备、固定式气源站等场景中应用广泛，核心作用是拦截进气气流中携带的沙尘、金属磨屑、漂浮絮状物等固体杂质，避免杂质进入气缸、叶轮等精密配合副造成磨粒磨损，延长动力元件与气动元件的服役寿命。结构设计上采用中空环形布局，相比同体积的平板滤芯，有效过滤面积提升40%以上，褶皱式滤材排布充分利用了环形空间的径向尺寸，在保证通流能力的前提下尽可能延长杂质拦截路径，滤材外侧采用金属护网做支撑，避免高流速进气下滤材出现变形破损，上下端盖采用硬质橡塑材质一体成型，端盖上预留的定位卡槽可直接与设备进气座的卡扣配合，安装时无需额外紧固件，

　　对准卡槽旋转到位即可完成密封固定，更换维护时反向操作即可快速拆卸。设计过程中优先考虑了安装边界的适配性，滤芯整体外径、内径以及轴向高度均参照通用小型动力设备的进气舱标准尺寸设计，端盖的密封胶圈槽深度经过反复校核，既保证安装后密封面的压缩量处于合理区间，不会因压缩量过大导致胶圈过早老化失效，也不会因压缩量不足造成进气短路，让未经过滤的空气直接进入下游管路。滤材的褶皱间距经过通流阻力测试优化，间距过小容易在积尘后快速堵塞，缩短滤芯维护周期，间距过大则会浪费内部空间，降低单次容尘量，最终确定的褶皱间距可在常规粉尘浓度工况下，保证滤芯达到额定使用寿命内的进气阻力始终处于设备允许的进气负压范围内。上下端盖的定位缺口采用非对称设计，

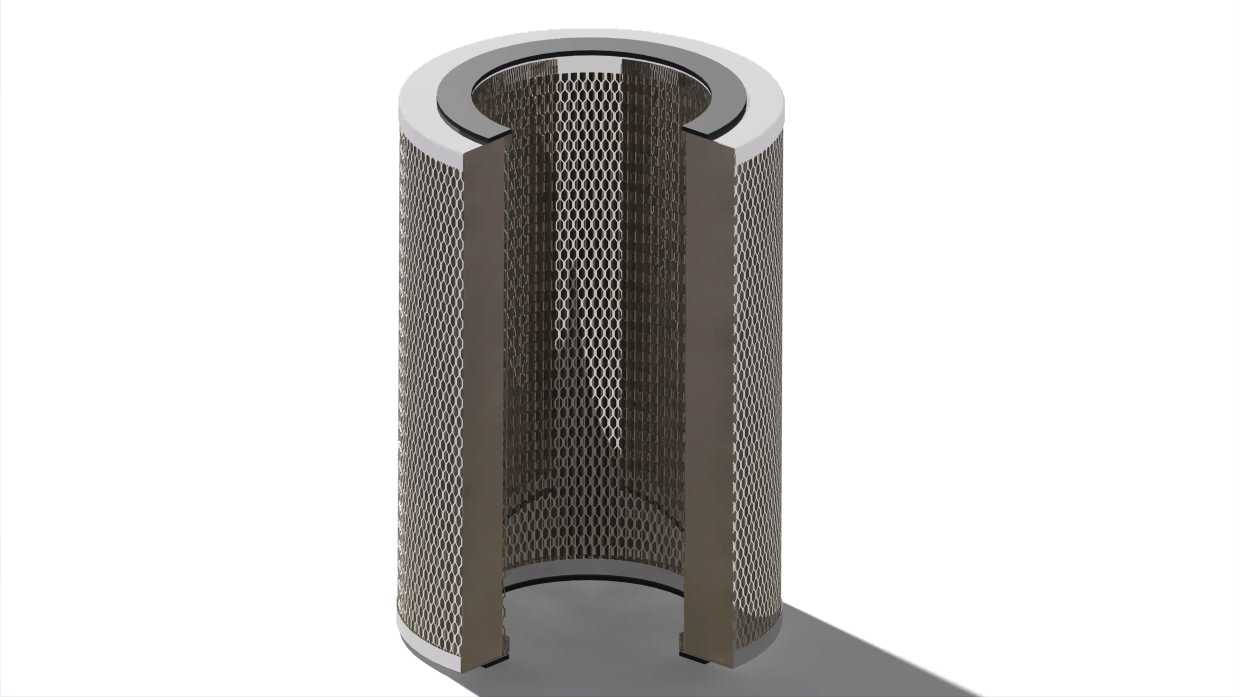

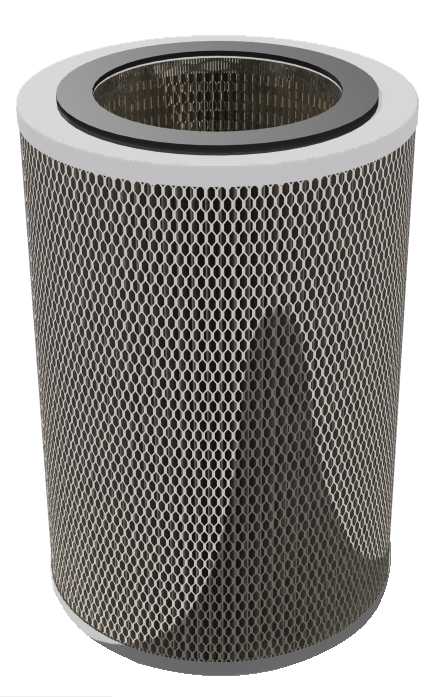

　　可避免安装时出现方向错位，保证滤芯与进气道的同轴度，防止偏流造成局部滤材过早积尘失效。金属护网的网孔尺寸经过匹配计算，既能对滤材形成足够的支撑强度，承受进气脉动带来的压力波动，也不会额外增加进气阻力，护网与端盖的连接采用翻边压合工艺，避免焊接毛刺脱落进入下游造成二次污染。在实际选型应用中，这款滤芯可直接替换同尺寸规格的传统纸质空气滤芯，适配的进气流量范围覆盖0.8-1.5立方米每分钟，可满足多数15kW以下动力设备的进气净化需求，安装时需注意清理进气座密封面的残留积尘，避免杂质夹在密封面之间造成漏气，日常维护中可通过低压压缩空气从内向外反吹清理表面积尘，当滤材出现破损、阻力超过设备限值时需及时更换。
