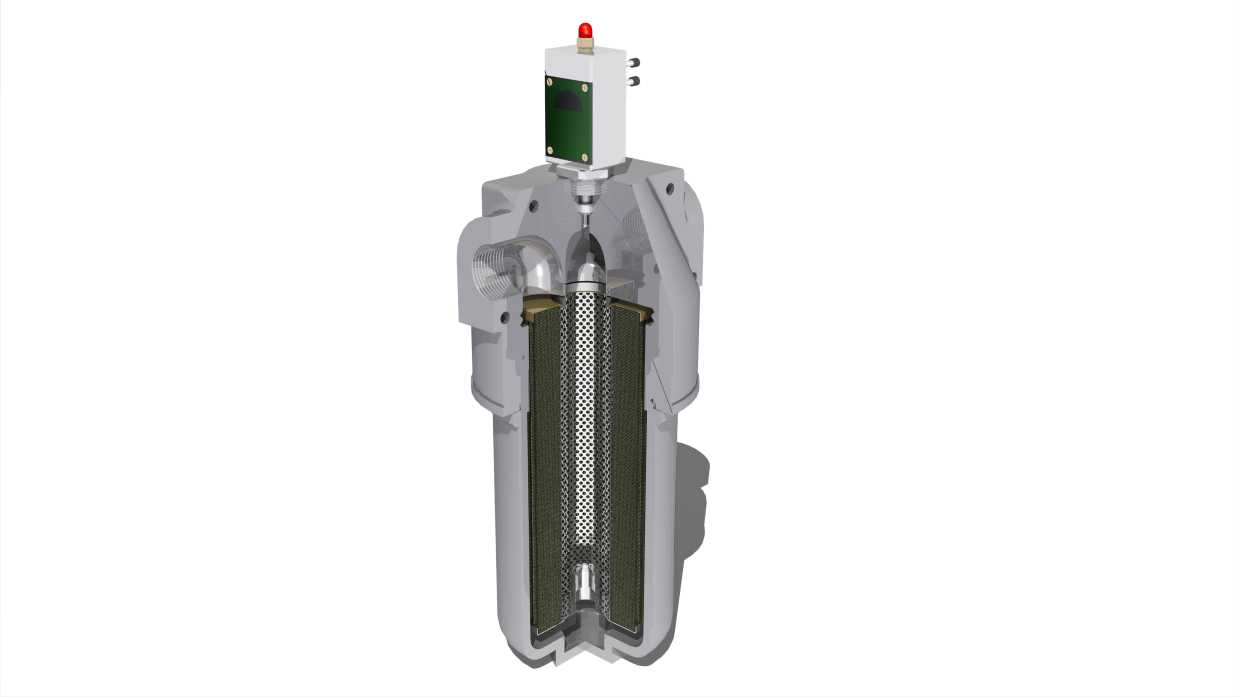

带压差指示功能的液压过滤器结构

　　这款带指示器的液压过滤器，主要应用在各类固定式液压站、行走机械液压回路、工程机械液压系统的压力管路或者回油管路中，核心作用是滤除液压油液内混入的金属磨屑、密封件残渣、外界侵入的固体杂质，避免杂质颗粒划伤液压泵、液压阀、油缸等精密配合元件，延长液压介质的使用寿命，降低液压系统的卡阀、内泄、元件磨损等故障概率。从结构设计来看，该过滤器采用立式安装布局，顶部集成了压差发讯指示器，当滤芯两侧的压差达到设定阈值时，顶部的红色指示销会弹出，直观提示运维人员滤芯已经堵塞，需要及时更换，避免滤芯击穿导致杂质进入下游回路，或者因通流能力不足造成系统吸空、压力损失过大的问题。滤筒部分采用上下分体式快开结构，拆卸时无需完全拆解周边管路，

　　松开顶部锁紧结构即可取出内部的折叠式过滤芯，滤芯采用金属护网支撑滤层的结构，能够承受液压回路的压力波动，避免滤层在压差作用下破损。进出油口采用侧置式布局，接口位置与滤筒主体保持合理的安装间距，预留了足够的管路安装操作空间，不会出现扳手操作空间不足导致的装配困难问题。整体外形的径向尺寸控制紧凑，不会占用过多的阀组安装空间，安装底座预留了标准的螺栓固定孔位，能够适配多数液压站的安装面板尺寸，安装边界充分考虑了现场运维的操作需求，滤芯更换时的操作空间预留充足，不需要拆解周边相邻的阀件即可完成维护操作。内部流道设计采用下进上出的走向，油液从侧部入口进入滤筒内部后，均匀透过滤芯的折叠滤层，杂质被截留在滤芯外侧，

　　过滤后的洁净油液从滤芯中心通道向上汇入顶部出油口，流道过渡位置做了圆弧处理，减少不必要的局部压力损失，降低油液流动过程中的紊流与发热。顶部的发讯器采用电气接线端子布局，除了本地的机械指示外，还可以外接报警信号接入设备的电控系统，实现远程堵塞报警，适配自动化程度较高的液压设备的监控需求。滤筒的密封结构采用径向密封形式，相比端面密封对加工精度的容错率更高，在长期压力交变的工况下不容易出现渗漏问题，密封件的安装槽尺寸设计合理，更换密封件时不需要专用工具即可完成操作，降低现场维护的难度。
