剖视结构燃油滤清器三维设计模型

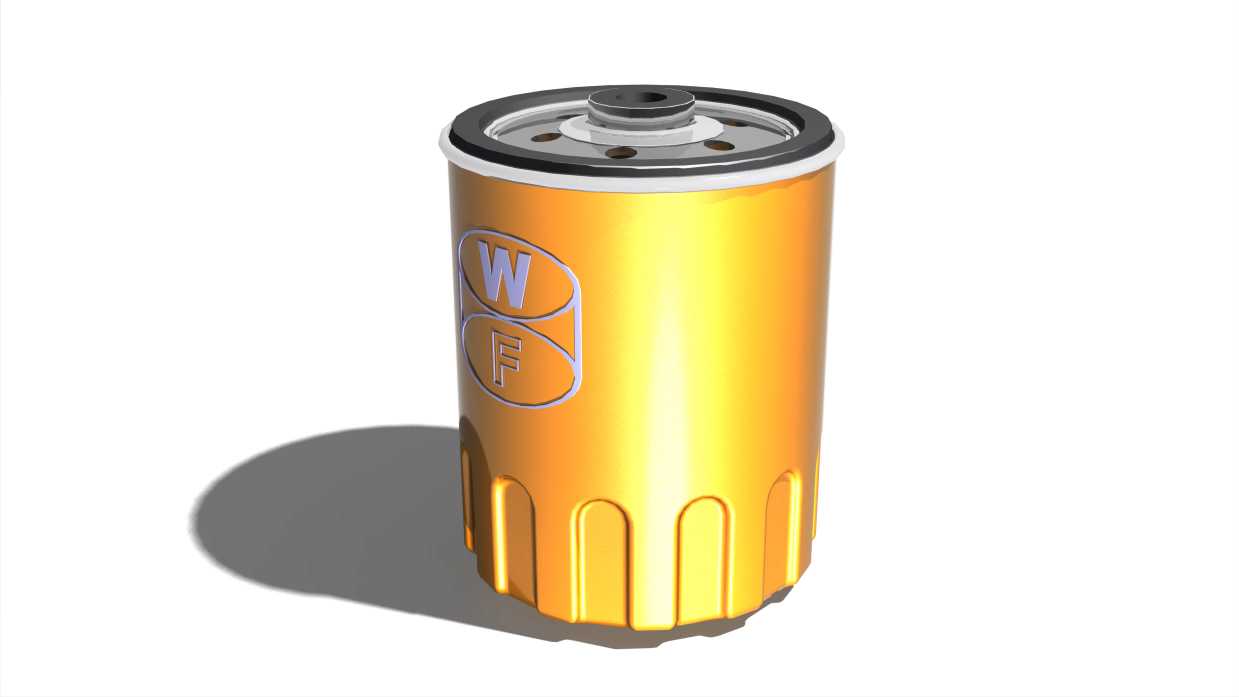

　　这款燃油滤清器的剖视结构模型，完整还原了车用燃油过滤部件的内部构造与外部装配特征，可直接用于燃油供给系统的结构匹配、教学演示或同类型产品的改型设计参考。从实际装车场景来看，这类滤清器主要布置在燃油箱与高压油泵之间的管路上，承担燃油进入喷射系统前的杂质拦截、水分分离功能，避免燃油中携带的金属碎屑、粉尘颗粒、沉积胶质磨损精密偶件，同时分离燃油中混入的游离水，防止喷油嘴锈蚀、燃烧异常等故障出现。模型采用半剖展示形式，外部为旋装式金属壳体，壳体表面做了防滑滚压纹路设计，满足日常维护时徒手或借助通用扳手拆装的扭矩需求，壳体底部预留了标准的安装定位卡口，可适配多数商用车、工程机械燃油系统的安装支架，安装边界尺寸符合主流旋装滤清器的通用互换规格，

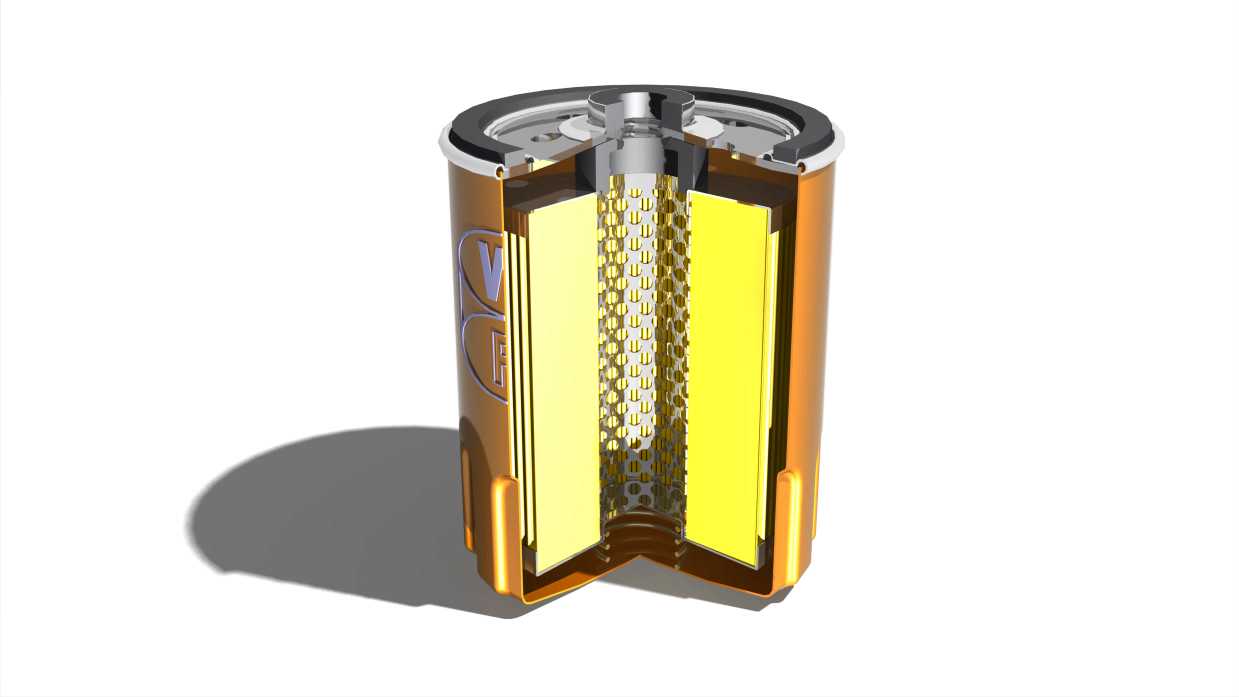

　　无需额外改动管路固定位即可完成替换。内部结构的还原度较高，中心为带多孔支撑的中心管，外层包裹折叠式过滤滤芯，滤纸采用折距均匀的褶皱设计，在有限的壳体容积内最大化拓展过滤面积，保证额定流量下的纳污容量，滤纸两端通过端盖密封固定，避免未过滤燃油从旁侧短路流向下游。滤芯与壳体之间预留了均匀的流道空间，进油口的燃油进入壳体后可沿周向均匀分布到滤芯外侧，在压差作用下透过滤纸进入中心管，杂质被截留在滤纸外侧，分离出的水分会沉积在壳体底部的集水腔，日常维护时可通过底部放水阀排出。设计上充分考虑了流体阻力的控制，进出油口的通径匹配主流燃油管路的管径，内部流道无突兀的截面突变，可减少燃油流动过程中的压力损失，保证高压油泵的进油压力稳定。

　　壳体上端的密封座集成了进油、出油通道与密封胶圈安装位，胶圈槽的尺寸公差经过匹配设计，安装旋紧后可实现可靠密封，避免燃油泄漏或外部空气进入燃油系统引发气阻。整个模型的结构拆分逻辑清晰，各部件的装配关系完全符合实际生产装配工艺，可直接用于生成工程图纸、做干涉检查验证，也能作为滤清器性能仿真的几何基础，帮助设计人员快速完成流场分析、结构强度校核的前处理工作，对于刚接触燃油系统设计的人员来说，也能通过剖视结构直观理解燃油过滤的完整流程与各部件的功能作用。
