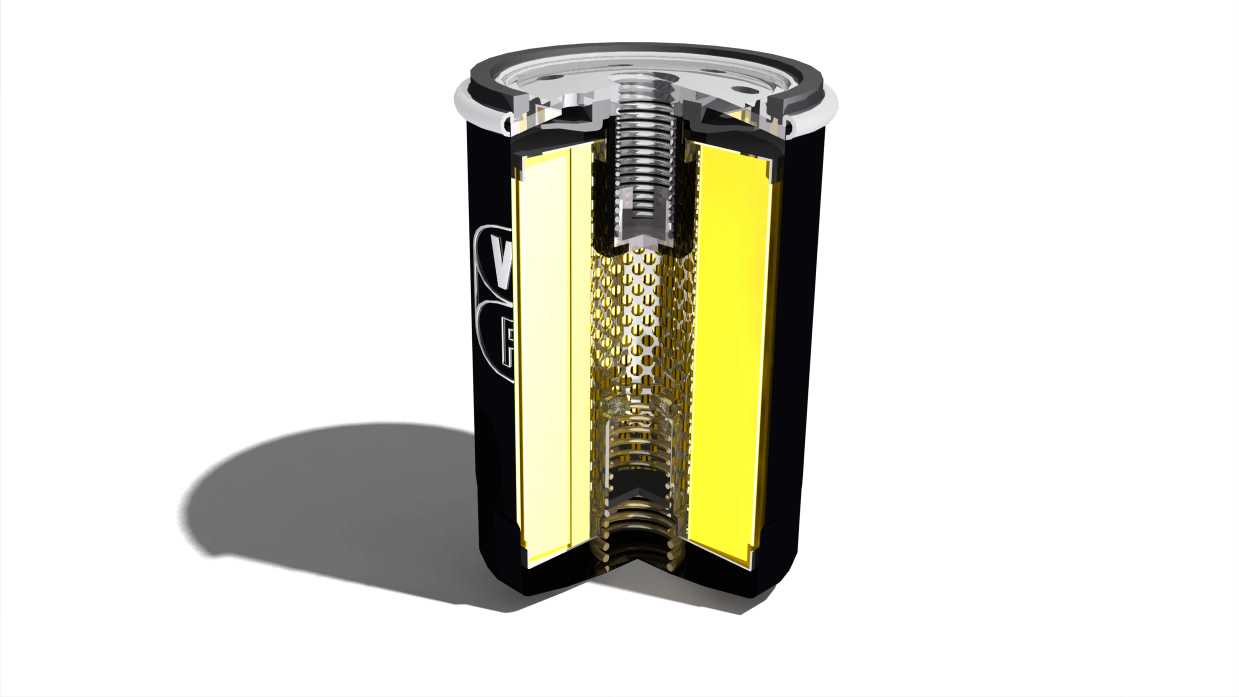

旋装式机油滤清器剖面结构展示

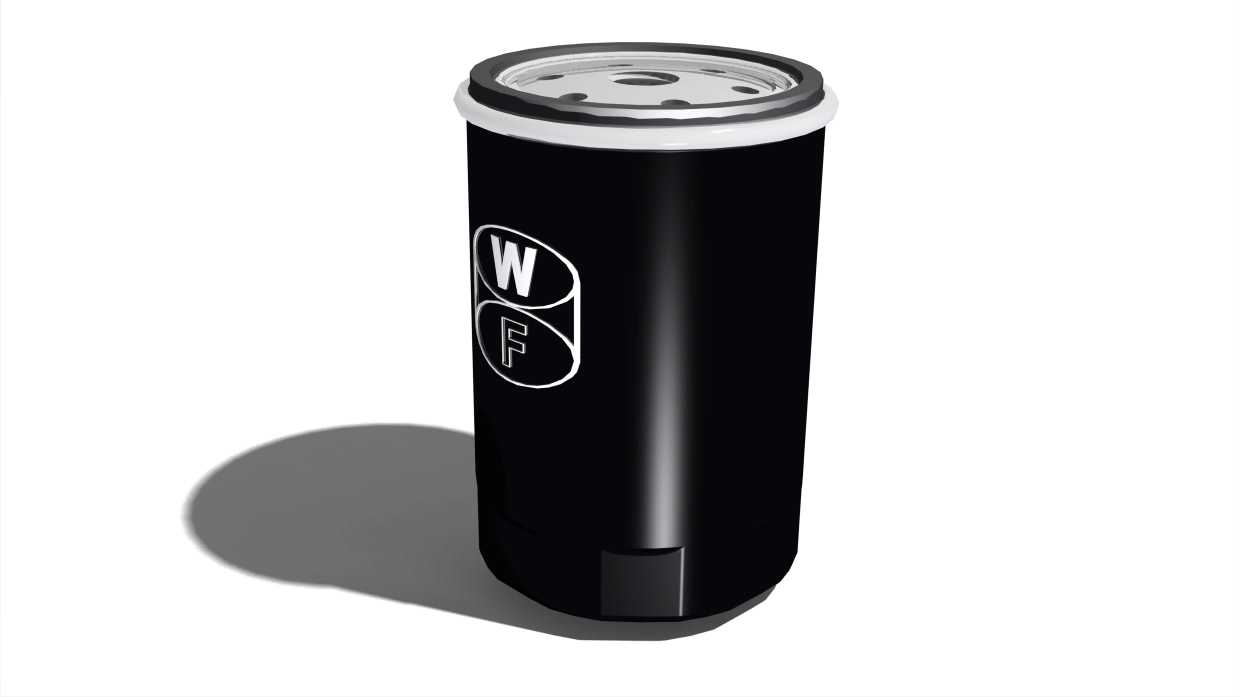

这款旋装式机油过滤部件，主要适配内燃机润滑回路的杂质拦截需求，在车用动力、小型工程机械动力单元、固定式柴油发电机组的润滑系统中都有广泛应用，安装位置通常位于发动机缸体侧方的油道接口处，工作时承接机油泵泵出的压力机油，完成过滤后将洁净机油输送至曲轴、凸轮轴、涡轮增压器等摩擦副位置，避免金属磨屑、积碳颗粒、油泥杂质进入摩擦面造成磨粒磨损。从剖面结构能看到完整的内部设计逻辑：外壳采用薄壁深冲钢制壳体，表面做电泳防锈处理，上端卷边封装密封端盖，内置的旁通阀与止回阀集成在中心螺纹座位置，当滤芯堵塞导致内外压差超过设定阈值时，旁通阀会自动开启，让未经过滤的机油临时直通进入主油道，避免润滑断油造成的轴瓦烧蚀故障；止回阀则在发动机停机时阻断壳体内机油回流，保证下次启动瞬间能快速建立油压，减少冷启动阶段的干摩擦时长。中心的过滤组件采用折叠滤纸结构，滤纸折距经过均匀排布，在有限的筒状空间内最大化过滤面积，滤纸上下端通过端盖胶封固定，中心设置带密集通油孔的中心管作为支撑，避免高压机油冲垮滤纸结构，滤纸与外壳之间的空腔预留足够的容尘空间，延长部件的更换周期。外围的密封胶圈卡在端盖的密封槽内，安装时通过螺纹旋紧的压力压缩胶圈，实现与发动机安装座的端面密封，不会出现机油渗漏问题。建模过程中完整还原了各部件的装配关系，壳体的卷边结构、弹簧的预紧结构、滤纸的折叠纹理都做了写实还原，能清晰展示内部介质流向与各功能部件的位置关系，可用于润滑系统原理演示、维修培训课件制作、新机型配套选型时的结构参考，也能作为过滤类产品结构设计的参照样本，帮助设计人员快速理解旋装式过滤器的内部布局逻辑，在做适配性改型时快速调整安装螺纹尺寸、壳体长度、过滤精度对应的滤纸参数，匹配不同排量动力单元的机油流量需求。
