GoProHero4运动相机会话拉链线安装固定结构

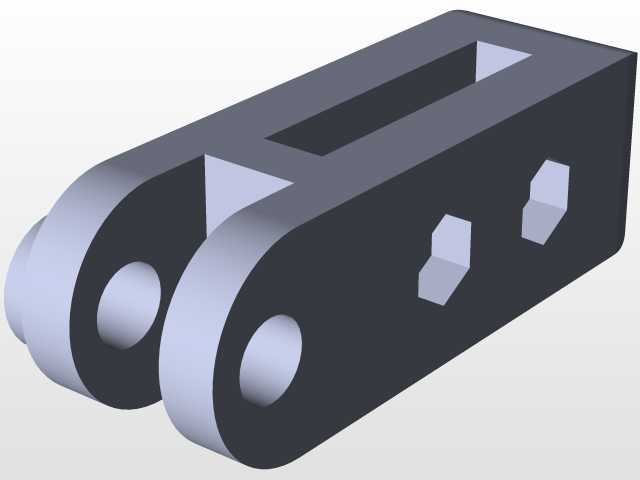

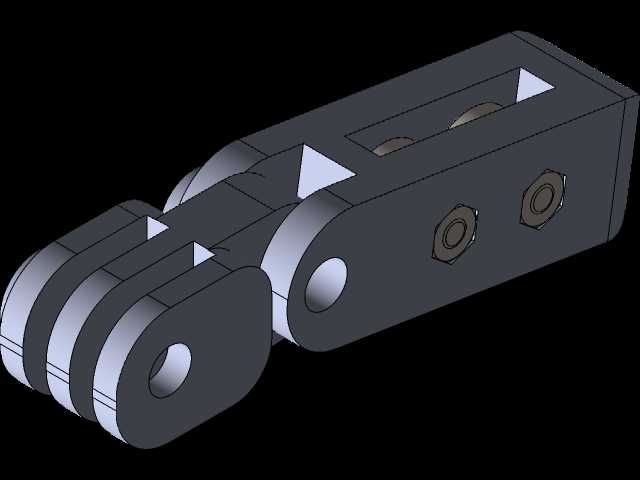

　　户外极限运动拍摄场景中，运动相机的外设走线固定一直是容易被忽略却直接影响拍摄可靠性的细节，这款适配GoPro Hero4的会话拉链线安装结构，正是针对运动场景下外设接线易拉扯脱落、走线杂乱剐蹭外物的痛点设计的专用固定连接件。日常使用中，运动相机常被安装在头盔、自行车把、冲浪板固定座等位置，外接麦克风、会话传输线时如果没有专用固定结构，线材在颠簸、晃动、水流冲击下很容易出现接口松脱、线材被外物勾挂的问题，轻则中断拍摄录制，重则拉扯损坏相机接口，这款结构件就是为解决这类实际使用问题开发的。从结构设计来看，整体采用分体铰接式布局，主体段设置两处内嵌式固定孔位，可通过标准紧固件将结构主体牢牢锁定在相机侧边的扩展安装位上，孔位做了沉台处理，

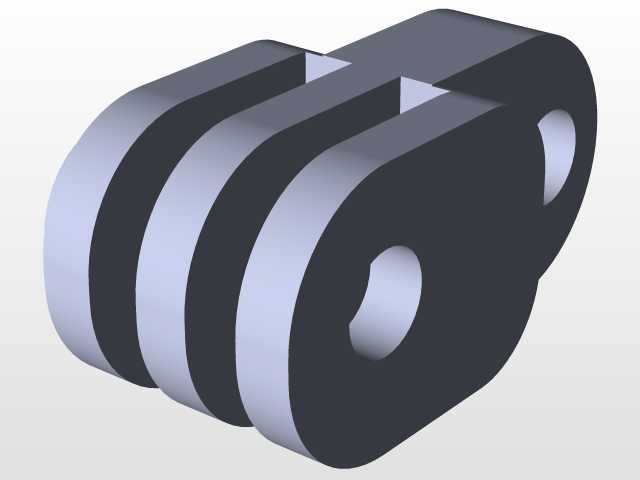

　　安装后紧固件端面不会突出结构表面，避免剐蹭外接设备或者拍摄者的装备。主体侧面预留的走线槽刚好匹配会话拉链线的线径，安装时可将拉链线顺着槽位卡入，槽边的限位凸缘能牢牢卡住线材外层的防滑结构，即便受到较大的横向拉扯力，线材也不会从槽位脱出，受力点会从相机接口转移到结构件本身，彻底避免接口受拉损坏。下部的铰接连接端采用标准的GoPro两爪对接结构，铰接孔位的公差控制在0.02mm范围内，既可以和市面上绝大多数通用的GoPro扩展底座顺畅对接，又不会出现配合间隙过大导致的相机晃动问题，铰接处的阻尼设计可在调整拍摄角度后保持姿态稳定，不会因为运动中的震动出现角度偏移。设计过程中充分考虑了户外使用的安装边界，整体结构的外轮廓做了全圆角过渡处理，

　　没有尖锐棱角，不会在安装使用过程中勾挂衣物、背包织带或者其他户外装备，整体厚度控制在12mm以内，安装后不会过多增加相机整体的横向尺寸，即便搭配防水壳使用也不会出现干涉问题。结构上的每一处壁厚都经过受力校核，固定孔位周边做了局部加厚处理，在频繁拆装、长期受拉扯力的使用场景下也不会出现开裂、滑丝的问题，铰接部位的转动接触面做了微凸点设计，长期反复调整角度也不会出现磨损松旷的情况，完全适配户外拍摄场景下复杂多变的安装使用需求。
