带安装法兰的外啮合直齿传动轮结构

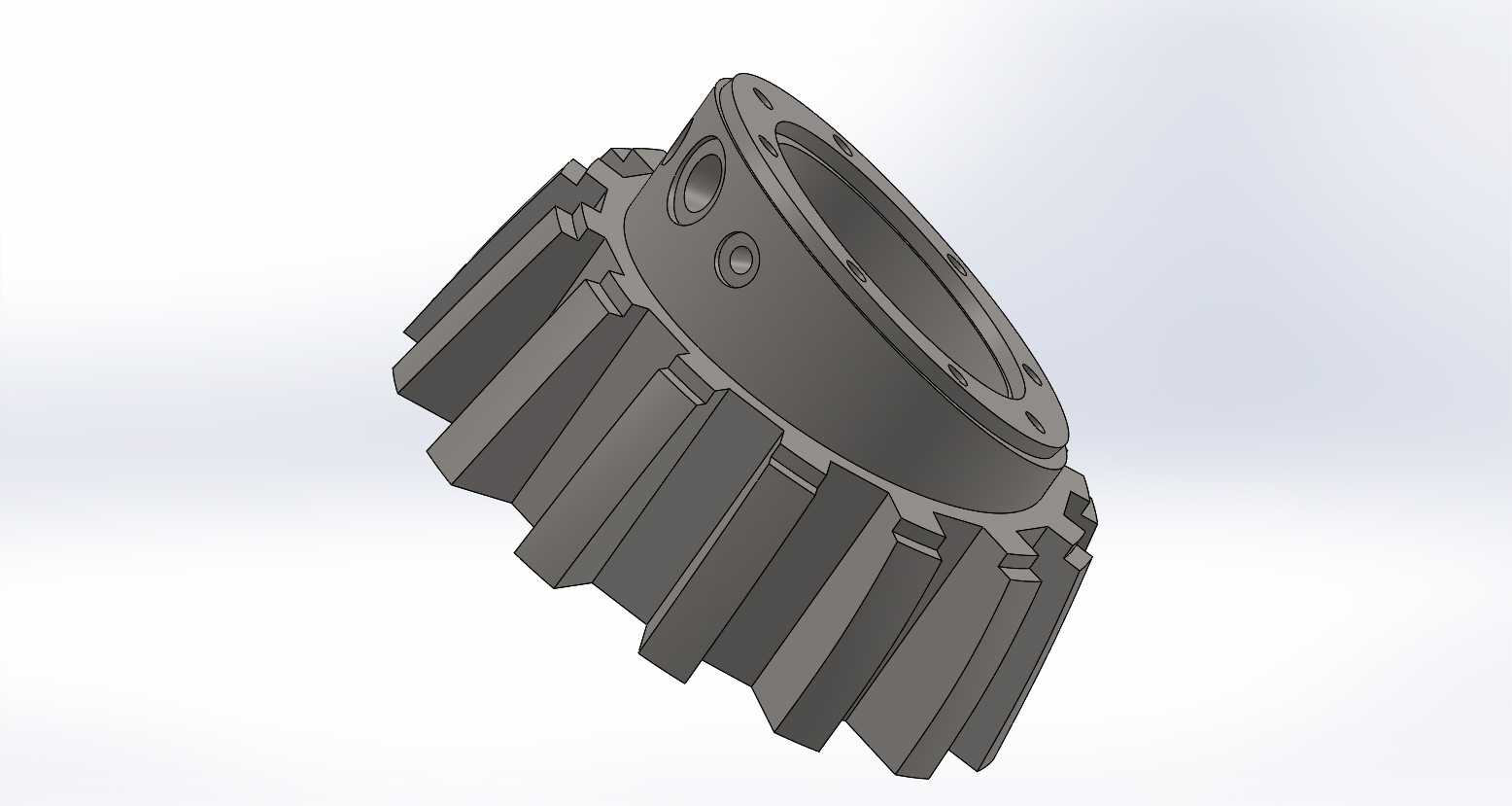

　　这款带法兰安装结构的外啮合直齿传动轮，主要应用在中小功率的平行轴传动场景中，常见于轻工自动化输送线、小型机床进给机构、精密传动模组的动力传递环节，承担转速匹配、扭矩传递的核心作用，区别于普通无安装基准的齿轮零件，其集成的法兰端可以直接与配套的传动轴端、安装支座完成定位锁紧，不需要额外加装定位轴套或者连接轮毂，能有效缩减传动组件的整体装配尺寸，降低装配环节的累计误差。从结构设计逻辑来看，齿部采用标准渐开线直齿齿形，齿向无螺旋角，加工过程中不需要多轴联动的螺旋插补工序，在具备五轴加工能力的设备上可以一次装夹完成齿形铣削、法兰端面孔系加工、内孔精镗的全部工序，避免多次装夹带来的形位公差超差问题，能稳定保证齿圈跳动、端面垂直度、

　　安装孔位置度的精度要求。法兰端面上均匀分布的沉头安装孔，可配合内六角螺栓完成与对接部件的刚性连接，孔位的分度精度直接影响传动过程中的动平衡表现，设计时将孔位设置在齿根圆与法兰外圆之间的实体区域，既不会削弱齿部的结构强度，也能保证螺栓安装时有足够的操作空间，不会和啮合的配对齿轮发生运动干涉。零件内孔为光滑通孔设计，可根据实际使用场景选配平键连接或者胀套连接的方式，适配不同直径的传动轴，内孔与法兰端面的垂直度公差控制在IT7级精度区间，能避免装配后出现齿面偏载、局部磨损加剧的问题。齿部的齿宽经过载荷校核，在额定扭矩工况下齿面接触应力、齿根弯曲应力均留有足够的安全余量，可适应中等冲击载荷的传动工况，齿轮外圆与法兰外圆设置有合理的退刀结构，

　　加工过程中刀具可以顺利退刀，不会在台阶位置产生加工残留。实际装配时需要注意，法兰安装面与对接部件的贴合面要保证平整无毛刺，螺栓按照对角顺序逐步拧紧，避免因压紧力不均导致零件倾斜，啮合时要保证配对齿轮的中心距偏差在允许范围内，齿侧间隙符合设计要求，才能保证传动平稳、降低运行噪音。这类集成安装法兰的齿轮结构，相比传统齿轮加轮毂的分体式结构，减少了零件数量，省去了轮毂与齿轮之间的配合连接环节，整体刚性更好，更适合在安装空间紧凑、传动精度要求较高的设备中使用，五轴一次加工成型的工艺方案也能缩短生产周期，减少工序周转带来的精度损失，适合小批量精密传动场景的生产制造。
