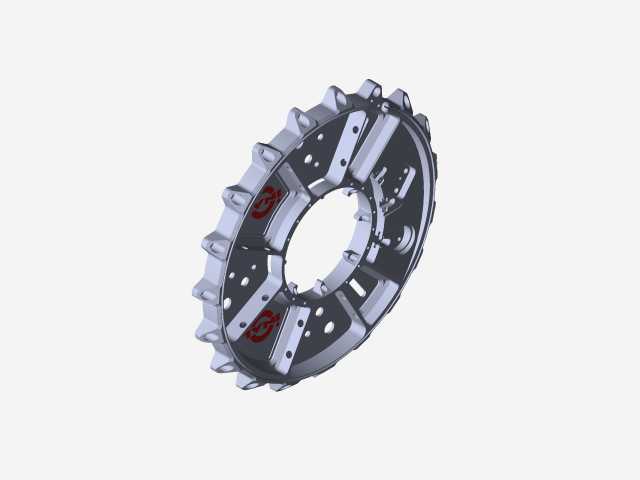

带定位凸台的周向安装法兰盘结构

　　这类带周向凸耳的盘类构件，多应用在动力输出单元与从动工作部件的连接端面，承担轴向定位、周向扭矩传递以及壳体端面密封的多重作用，常见于工程机械行走驱动端、农用机械动力输出端、工业传动箱的端侧连接位置。从结构设计来看，构件外圈均匀分布的带孔凸耳，是为了匹配被连接件端面上的螺栓孔位，凸耳上的通孔做了沉台设计，能够让螺栓头完全沉入沉台内部，避免螺栓突出端面干涉周边旋转部件，同时凸耳的分布角度经过匹配计算，能让螺栓预紧力均匀分散在整个连接端面，避免局部应力集中导致的端面变形。盘体上开设的多组不同孔径的光孔与螺纹孔，分别对应不同功能的附件安装，其中小直径光孔用于定位销的压装，在装配时先通过定位销完成两个连接端面的同轴度校准，再穿入螺栓完成紧固，

　　能有效降低装配时的对位难度，避免螺栓承受额外的剪切力；稍大的通孔用于油路或气路的贯通，满足连接部位的润滑或气动控制需求；预留的长条形腰型孔则是为了补偿加工误差带来的位置度偏差，让周边附属小件的安装具备一定的调整余量。盘体中心的大直径通孔是为了避让旋转的传动轴，孔内侧的环形台阶面是密封件的安装位，可嵌入骨架油封实现端面的动静密封，防止腔体内部的润滑油泄漏，同时阻挡外部粉尘、泥水进入传动腔体内部。盘体表面的加强筋结构沿着径向分布，连接中心环与外圈凸耳，在不显著增加构件整体厚度与重量的前提下，大幅提升盘体的抗弯曲、抗扭转变形能力，即使在承受大扭矩冲击载荷的工况下，也能保证连接端面的平面度，避免出现密封失效、连接螺栓松动的问题。

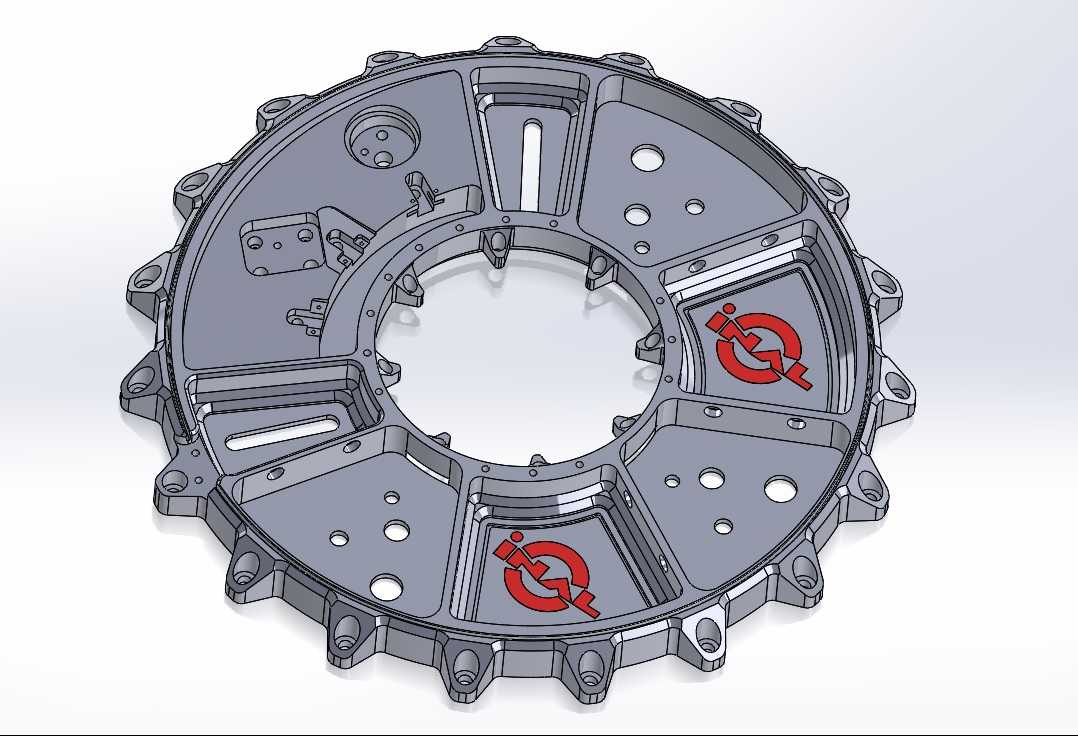

　　两个对称分布的红色标识区域是装配对位标记，在批量装配时可通过标记快速确认安装角度，避免错装导致的孔位不对中问题。从安装边界来看，这类盘件的轴向厚度需要匹配连接腔体的端面沉槽深度，外圈凸耳的外圆直径不能超出被连接件的安装法兰外沿，中心通孔的直径要比穿过的传动轴最大外径大2-3mm，预留足够的安全间隙避免运转过程中出现刮碰，盘体背面的止口尺寸需要与被连接件的止口槽采用小间隙配合，保证整体的同轴度公差控制在0.05mm以内，满足高速旋转工况下的动平衡要求。
