手紧式三爪钻夹头结构设计

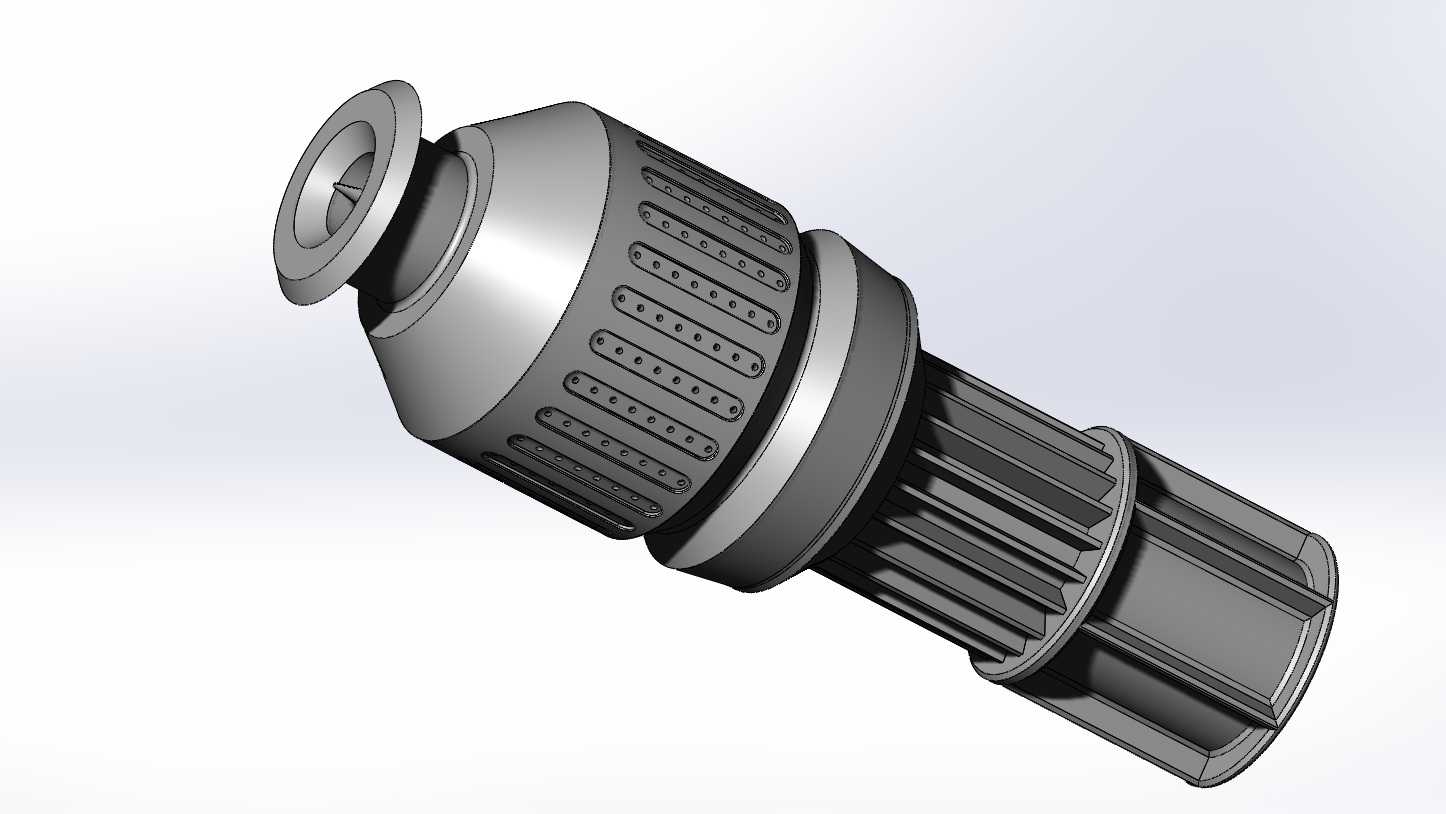

　　这款夹头是钻削加工场景里的核心夹持部件，日常适配台钻、手持电钻、铣床进给工位的刀具装夹需求，核心作用是锁紧直柄麻花钻、铰刀、丝锥等切削刀具，抵消钻削过程中的轴向进给力与周向切削扭矩，避免刀具打滑、窜动影响加工精度。从结构设计逻辑来看，整体采用阶梯轴式布局，前端为锥形夹持端，内置三爪联动锁紧机构，旋转前端带防滑纹的外套筒即可驱动内部夹爪同步径向收拢或张开，实现不同柄径刀具的快速装夹，夹爪的内齿面做了细密防滑纹理处理，夹持时能均匀咬合刀具柄部，即便承受大扭矩钻削也不会出现松脱打滑的问题。中段设置的环形限位凸台是安装定位基准，装配时与设备输出轴的端面贴合，保证夹头与主轴的同轴度，控制径向跳动量在加工允许的公差范围内，避免钻孔出现偏斜、

　　孔径超差的问题。后端的花键连接段是动力输入结构，外花键齿形与设备主轴的内花键套精准啮合，能可靠传递主轴输出的旋转扭矩，相比螺纹连接的夹头，花键连接的抗冲击载荷能力更强，频繁正反转切换、断续切削工况下也不会出现连接松脱的问题。外套筒表面的防滑凹槽做了等距排布，深度与宽度符合人手操作的施力习惯，手动锁紧时无需额外扳手即可达到足够的锁紧力，操作便捷性更高，同时凹槽也能及时排走加工过程中溅落的切削液与金属碎屑，避免碎屑嵌塞导致套筒转动卡滞。整体外形做了圆滑过渡处理，没有尖锐棱角，高速旋转时能降低风阻与安全隐患，各段轴径的尺寸梯度经过受力校核，夹持端的锥度匹配夹爪的行程范围，可覆盖常规小规格直柄刀具的夹持需求，安装时只需将后端花键对准主轴内孔推入到位即可，无需额外的紧固件固定，拆装效率高，适配多数常规台式、手持钻孔设备的安装接口，能满足日常维修、小件加工、精密钻孔等多场景的装夹使用需求。
