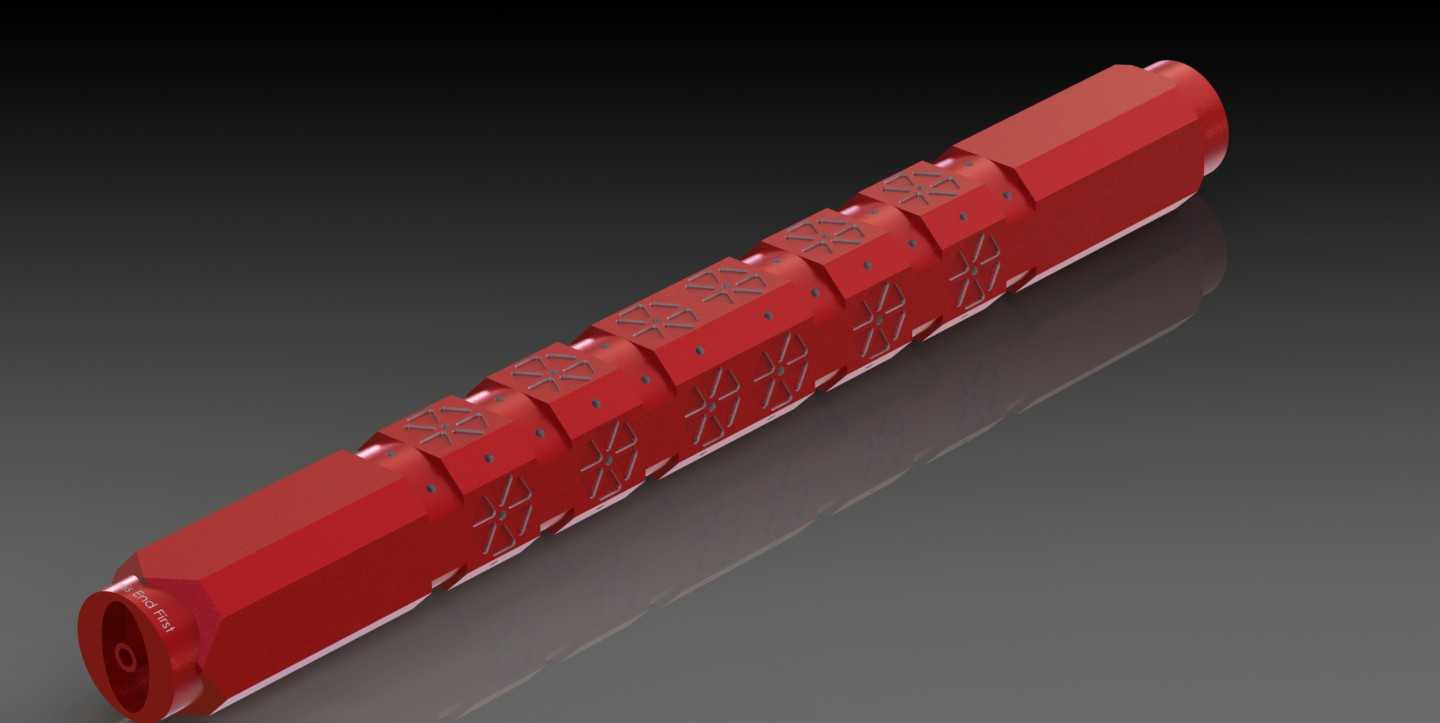

长条形多段式五轴加工工装结构

　　该结构为适配五轴联动加工场景设计的长条形工装主体，整体采用等截面长轴布局，两端预留标准接口用于和机床主轴、尾座顶尖对接，安装时可直接依托现有五轴加工中心的轴类装夹工位完成固定，无需额外定制转接法兰，适配多数行程覆盖800mm以上的五轴设备装夹边界。主体外轮廓做了等距分段式设计，每段表面加工有阵列式定位槽与安装孔位，可根据待加工零件的装夹需求，灵活调整压块、定位销的固定位置，单次装夹即可完成多工位零件的连续加工，减少反复拆装找正的辅助工时。结构表面的刻线标识对应每段装夹工位的中心基准，操作人员装夹时可直接对齐刻线完成初定位，配合百分表打表即可快速找正，将单批次零件的装夹找正时间压缩60%以上。两端的接口采用内凹式定位孔设计，

　　和机床顶尖配合时可自动完成同轴度找正，装夹后整体径向跳动可控制在0.02mm以内，满足精密零件加工的装夹精度要求。主体材质选用调质40Cr，整体做发黑防锈处理，表面硬度达到HRC28-32，既具备足够的结构刚性，在五轴高速切削时不会产生共振颤纹，又能避免长期使用出现表面锈蚀、磕碰损伤的问题。分段式的结构设计同时兼顾了排屑需求，每段之间的过渡槽可引导切削液带着铁屑直接排出，不会在装夹表面积屑影响定位精度，加工过程中无需人工频繁清理积屑。该工装可适配异形结构件、小型轴类零件、多面加工零件的五轴加工装夹需求，尤其适合小批量多品种零件的加工场景，无需为每类零件单独设计专用工装，大幅降低工装制作成本与生产准备周期。结构设计时充分考虑了五轴加工的摆头干涉问题，外轮廓做了斜角避让处理，机床摆头在任意角度加工时都不会和工装主体发生碰撞，可支持五轴联动完成零件全周型面的一次性加工，避免多次装夹带来的形位公差累积。
