车载悬挂式土壤螺旋钻孔作业装置

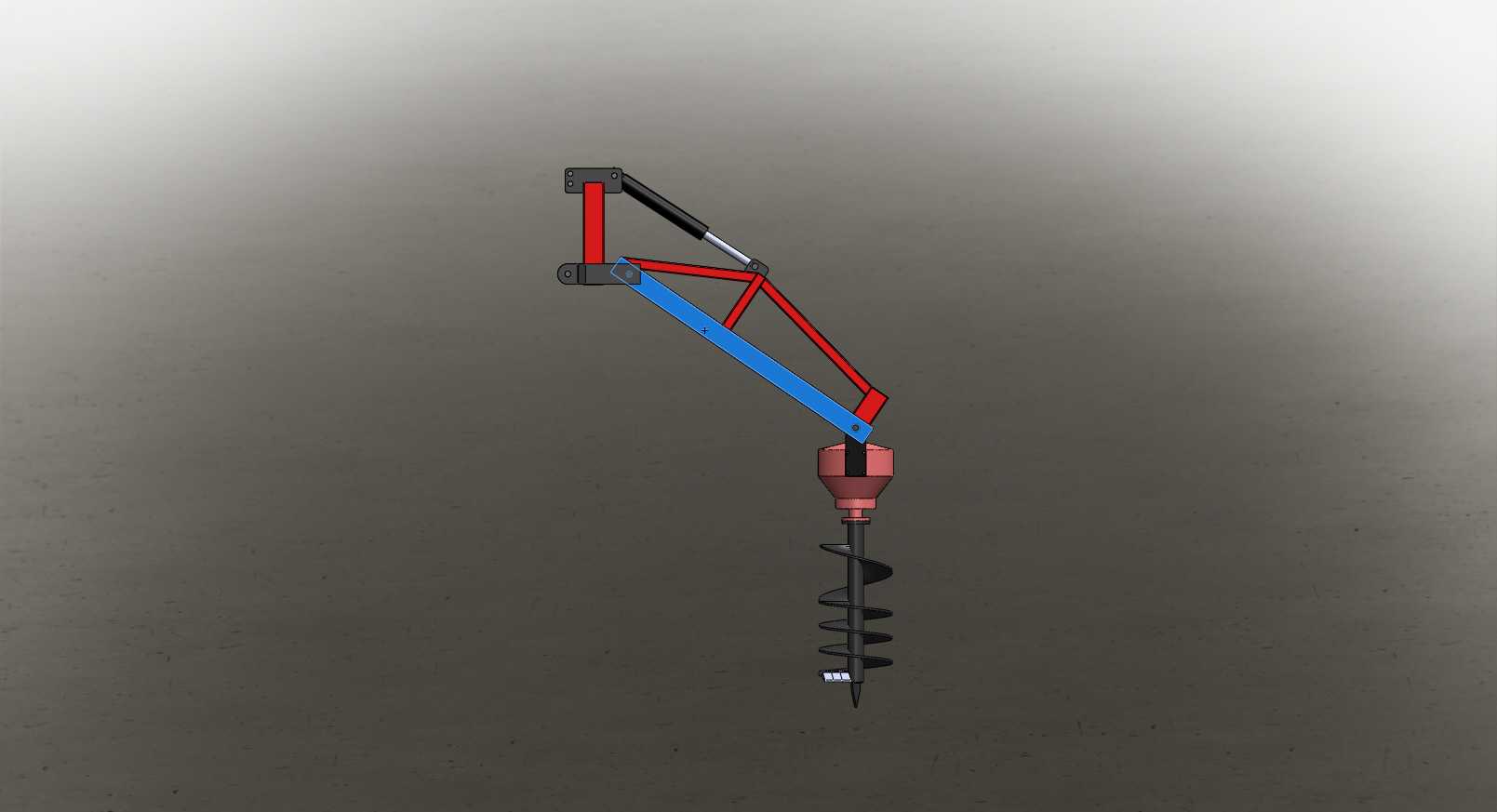

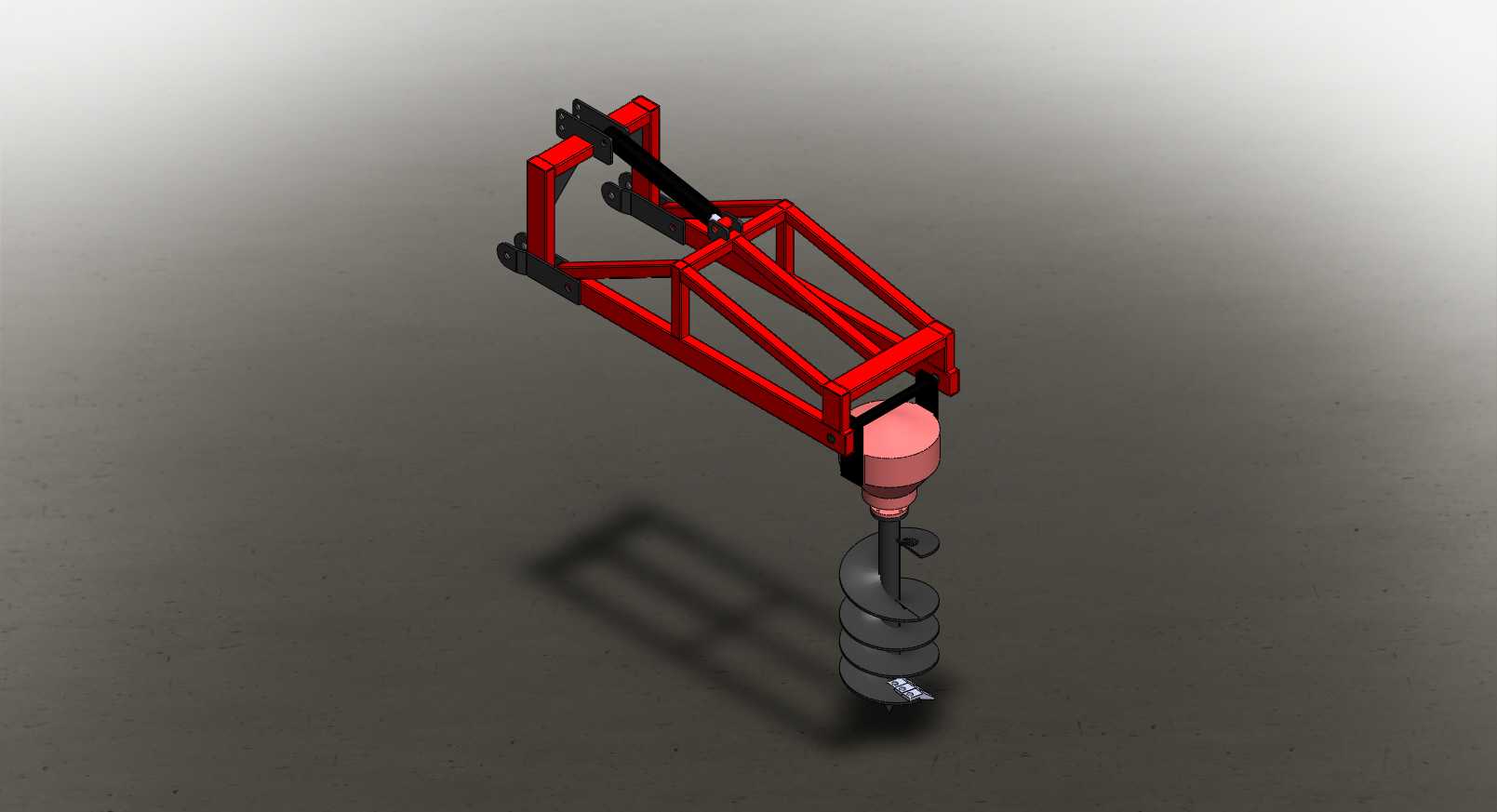

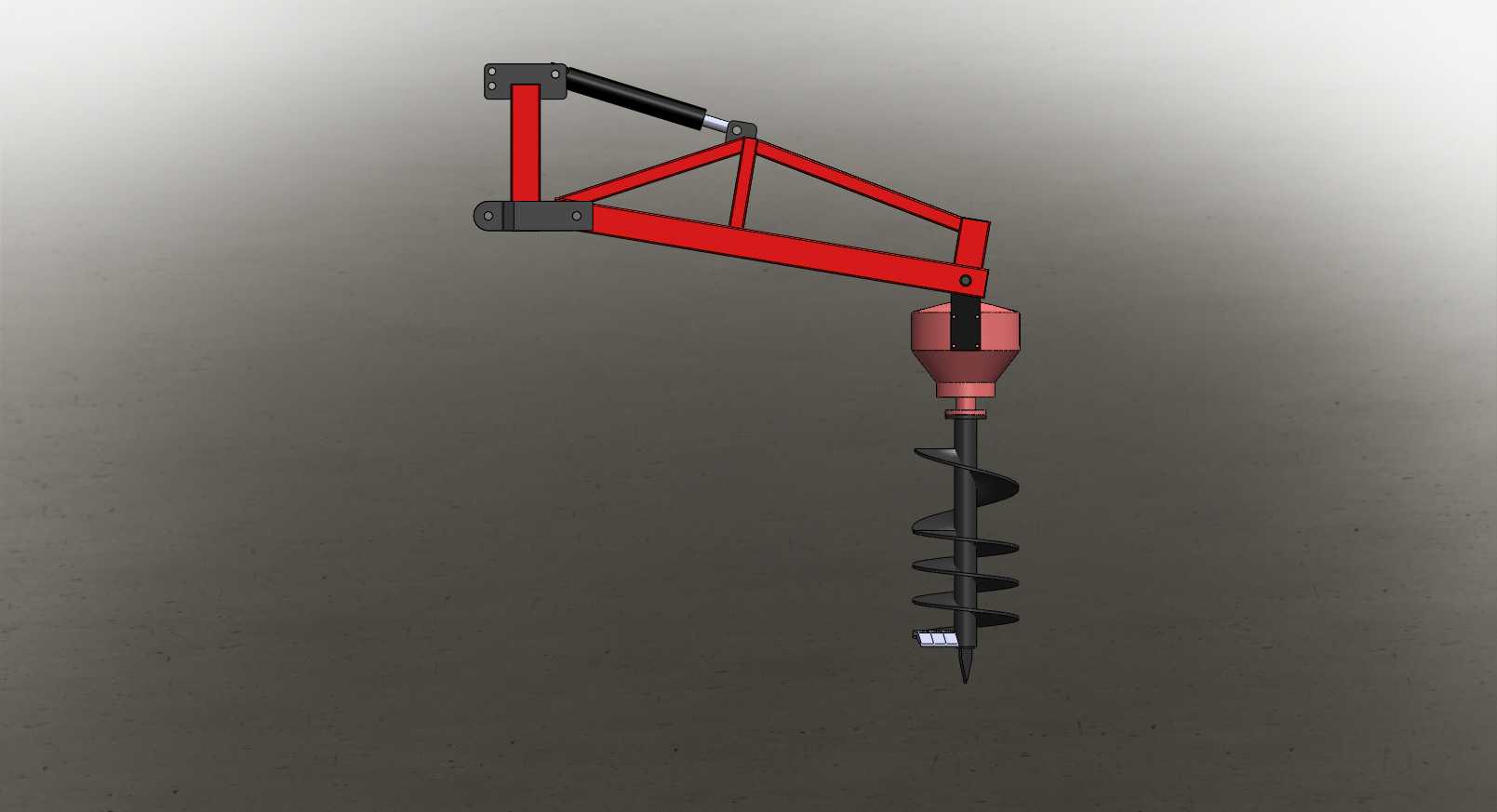

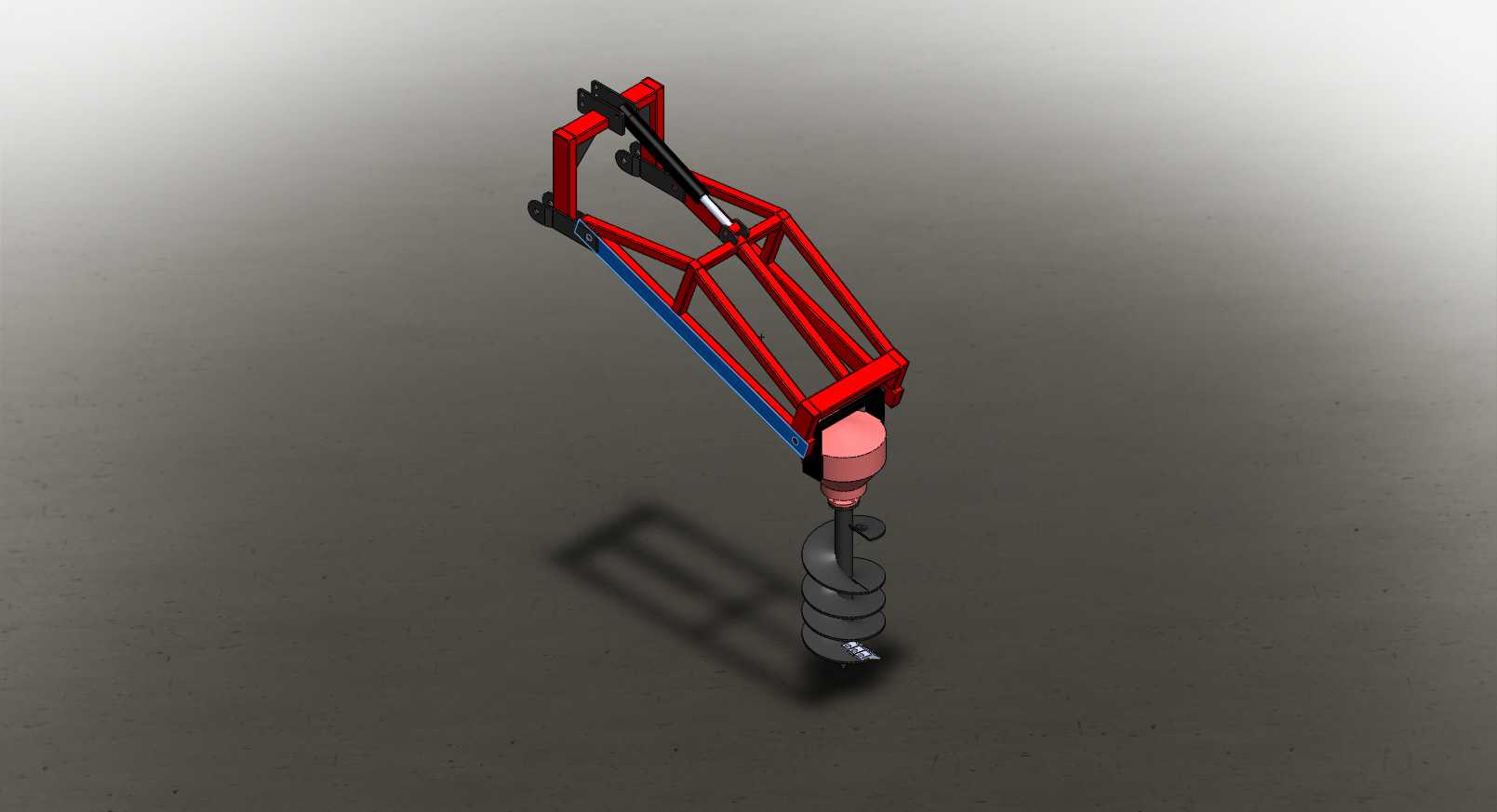

　　该装置为适配多类货运卡车挂载的土壤钻孔作业机具，核心功能是完成立桩挖坑、果树种植打穴、农网改造立杆钻孔等野外土方作业，无需额外配置专用牵引底盘，可直接挂载于常规卡车尾部的三点悬挂接口，大幅降低野外零散钻孔作业的设备投入成本。整体结构采用桁架式焊接机架作为承载主体，红色涂装的矩形钢管拼接框架在保证结构刚度的前提下，尽可能压缩了材料用量，机架前端设置的三组挂接点位可匹配不同吨位卡车的后悬挂安装尺寸，横向安装边界控制在1.2米范围内，纵向伸出长度不超过1.8米，挂载后不会超出卡车自身的外廓尺寸，满足道路通行的尺寸要求。机架上部配置的液压驱动臂可实现钻具的垂直进给与角度微调，作业时可根据地面平整度调整钻杆的垂直精度，避免钻孔偏斜，

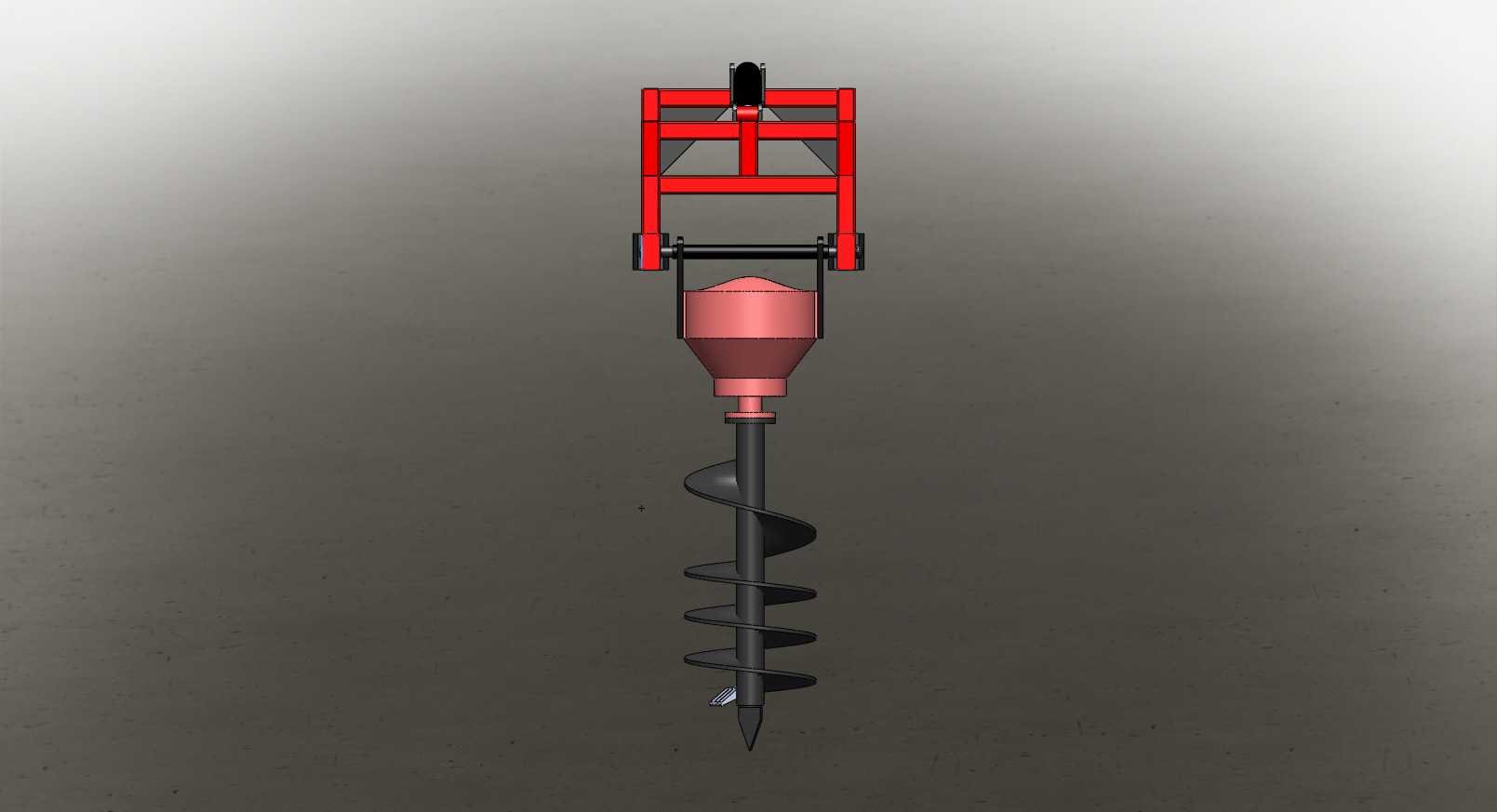

　　非作业状态下可将钻具整体抬升锁定，保证行驶过程中钻具不会与地面障碍物发生剐蹭。下部的螺旋钻具采用分段式结构，顶部的动力连接头与液压马达输出端直接相连，动力传递路径短、扭矩损耗小，螺旋叶片采用等螺距设计，叶片边缘做了耐磨堆焊处理，可应对黏土、砂壤土等不同质地的土壤作业，钻尖设置的定心切削刃可在钻孔初始阶段快速定位，防止钻具跑偏，常规作业状态下钻孔深度可达1.2米，钻孔直径范围覆盖300毫米至500毫米，可满足多数农业种植、小型工程立杆的钻孔尺寸需求。设计过程中重点优化了机架的受力分布，将液压马达的安装位设置在桁架结构的重心垂线上，作业时的反扭矩可通过机架整体均匀传递到卡车底盘，避免局部应力集中导致的机架变形，

　　同时所有铰接点位均配置了自润滑轴承，野外作业时可减少维护频次，适配无保养条件的野外作业场景。装置的液压管路沿机架钢管内侧排布，避免作业过程中被土石剐蹭破损，管路接头采用标准快插接口，可快速与卡车自身的液压输出系统对接，无需额外改装液压回路，挂载准备时间可控制在30分钟以内。
