农用牵引式镇压器结构设计

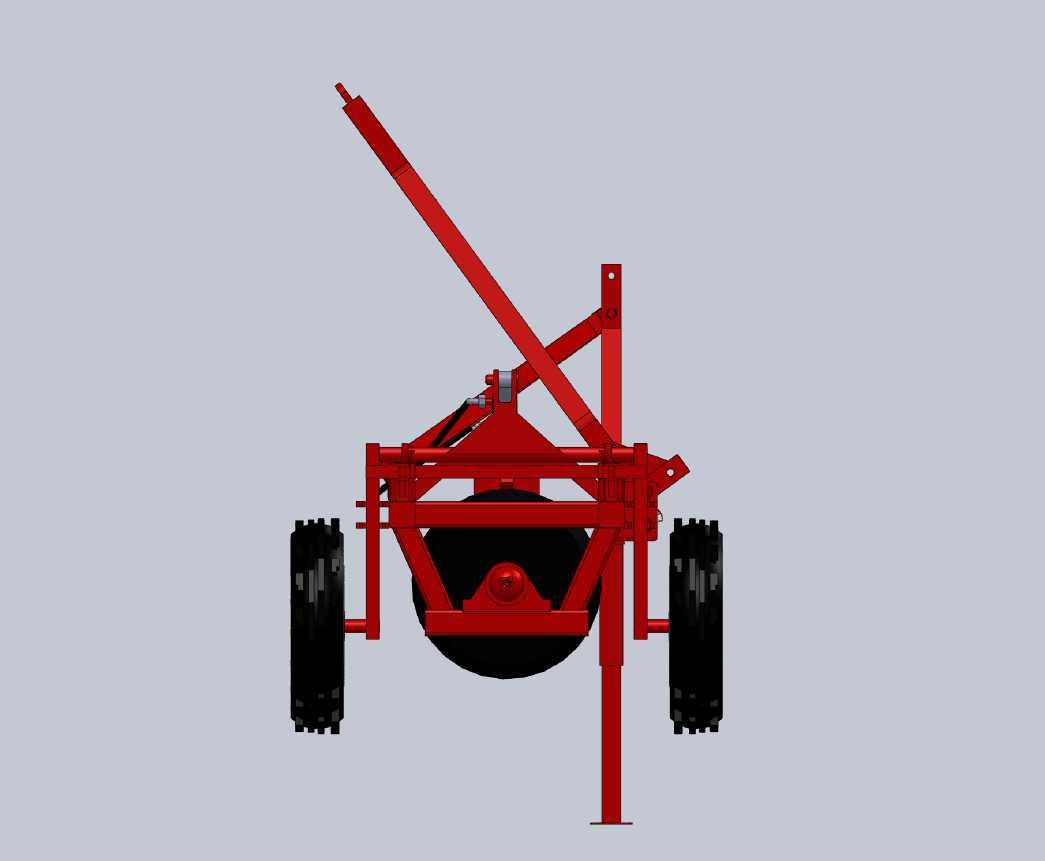

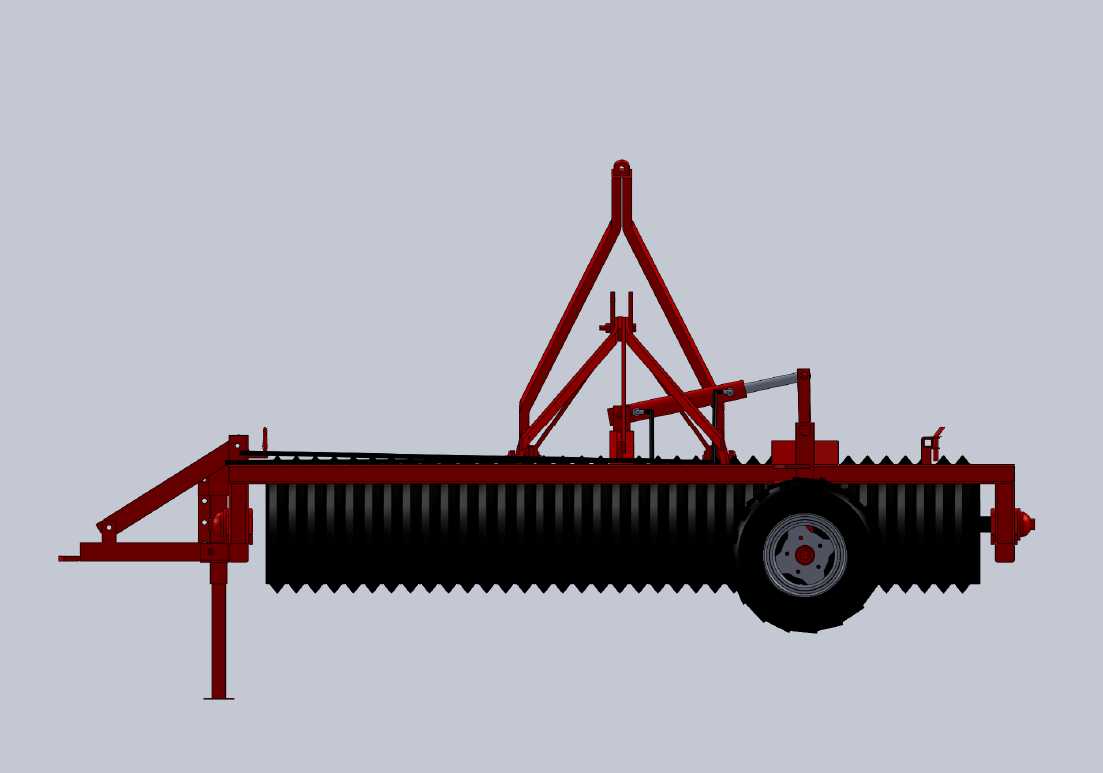

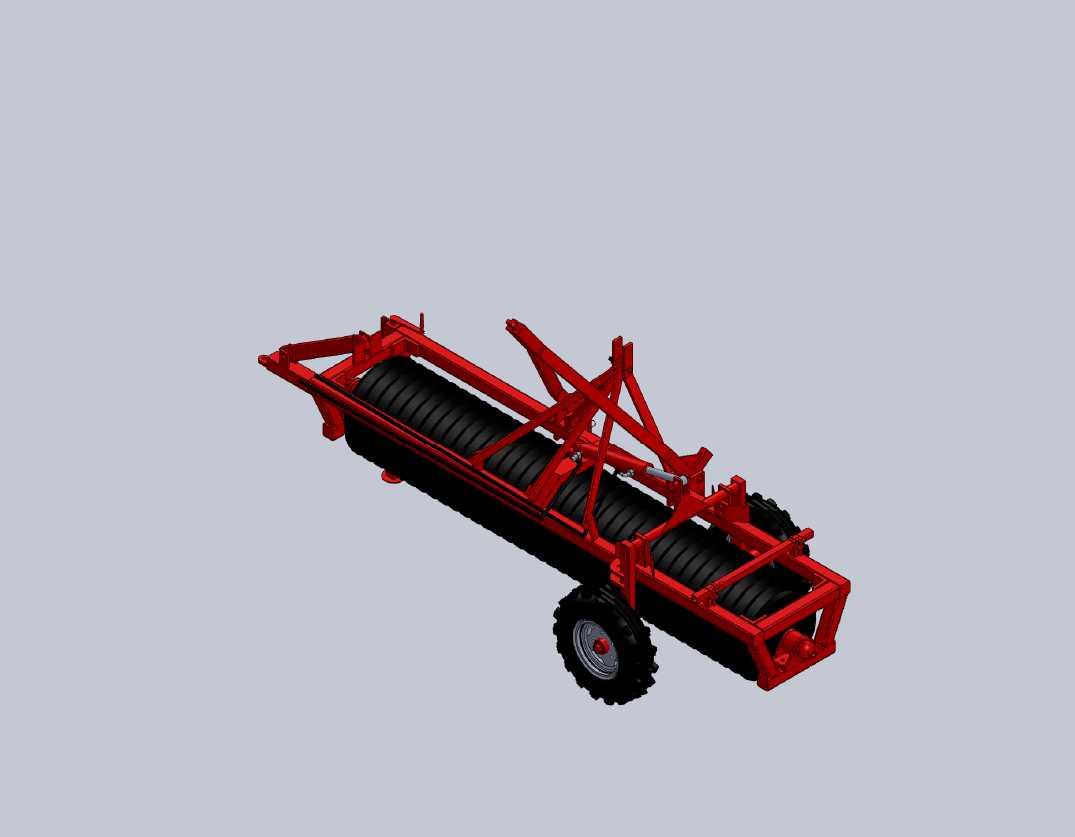

　　这款牵引式农用镇压器，主要适配旱作农业区的播前整地、播后镇压作业环节，在东北、西北的垄作、平作种植区应用十分广泛。从结构设计来看，整机采用框架式焊接机架作为承载主体，红色涂装的矩形钢管焊接框架兼顾结构强度与轻量化需求，三点悬挂连接位直接匹配主流拖拉机后悬挂接口，安装时无需额外改装连接结构，悬挂点的孔位公差控制在±2mm范围内，可保证与不同功率段拖拉机挂接时的同轴度，避免作业过程中出现偏摆、拉扯问题。核心作业部件为分段式铸铁镇压辊，辊面采用凸棱式结构设计，相较于光面辊，这种结构在作业时既能对表层土壤施加均匀的下压力，破碎表层板结土块，又能避免过度镇压导致的土壤容重过高，影响作物种子萌发。镇压辊分段布置的设计，可在起伏不平的地块作业时，

　　每段辊子独立贴合地表，不会出现局部漏压、压力不均的问题，适配坡地、不规则地块的作业需求。机架侧边设置的限位行走轮，主要用于设备转场运输时支撑整机重量，避免镇压辊直接接触硬化路面造成辊面磨损，作业时可通过调节螺杆将行走轮抬升至离地高度，不会干扰正常镇压作业。从安装边界来看，整机作业宽度适配1.8-2.4m幅宽的播种机组，可与旋耕机、播种机组成联合作业机组，一次进地完成旋耕、播种、镇压多道工序，减少农机进地次数，降低对土壤结构的破坏。设计过程中，机架的受力点均做了加强筋焊接处理，针对悬挂连接位、辊轴安装位这些应力集中区域，通过有限元分析优化了板材厚度，避免长期作业出现焊缝开裂、结构变形问题。镇压辊的轴端采用密封式轴承座，可阻挡田间泥土、

　　秸秆碎屑进入轴承内部，延长部件维护周期，日常作业仅需定期补充润滑脂即可，降低了农机用户的使用维护成本。在实际作业场景中，这款设备既可以在小麦、玉米等作物播种后进行镇压作业，压实种沟周围土壤，减少土壤水分蒸发，保障种子与土壤紧密接触，提升出苗率；也可以在早春土地解冻后进行顶凌镇压，破碎表层冻融形成的板结层，保墒提墒，为后续播种作业创造良好的土壤条件。
