前田式农用播种作业设备结构设计

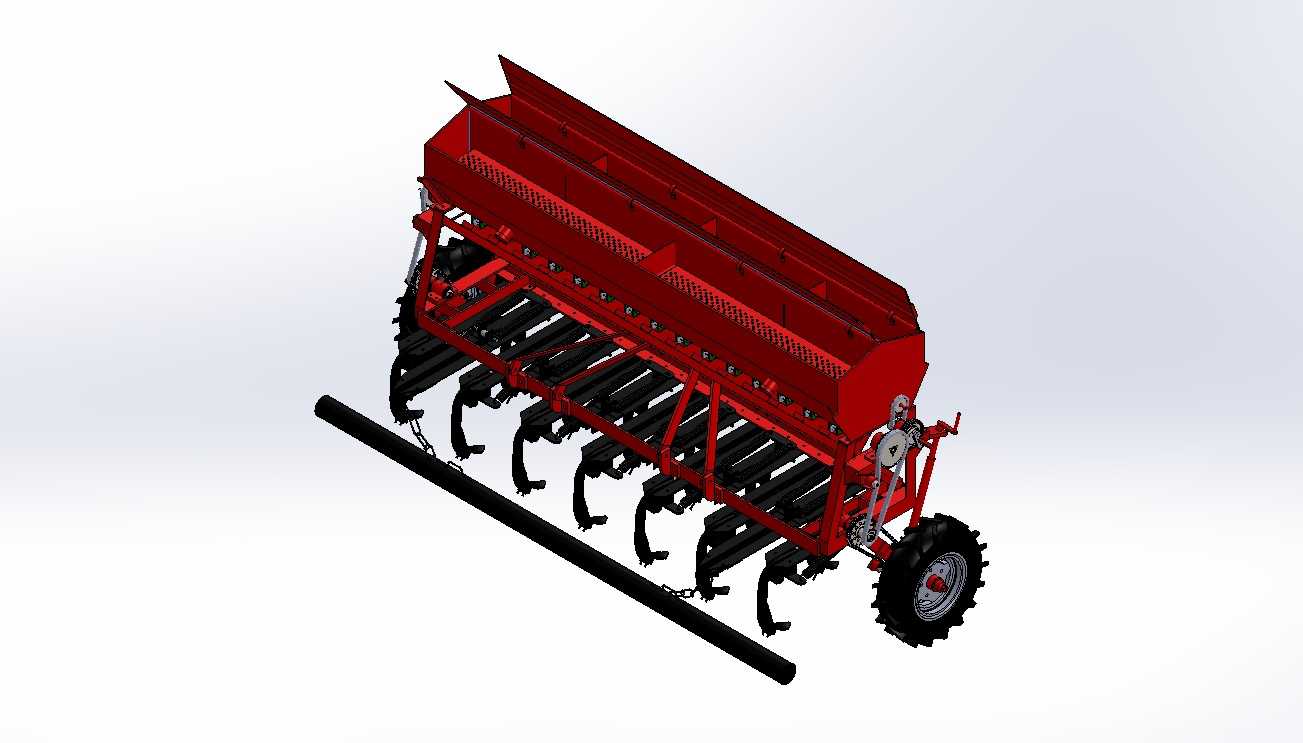

　　这款播种设备主要适配平原、缓坡区域的大田旱作播种场景，可与对应马力段的轮式拖拉机配套挂接，完成小麦、大麦、青稞等条播类作物的播种作业，也可通过调整排种器适配部分小粒油料作物的播种需求，在北方旱作农业区、规模化农垦地块的春播、秋播环节都有广泛的应用空间。设备采用前置种箱、后置覆土合墒的布局逻辑，作业时种箱内的种子通过排种机构定量输送至开沟器开出的种沟内，后续的覆土部件随即完成土壤回填覆盖，整套作业流程一次行进即可完成，无需后续单独覆土工序，能有效缩短播种作业窗口期，抢农时提升作业效率。从结构设计来看，上部种箱采用大容积一体化焊接结构，箱体内壁做圆弧过渡处理，避免种子残留搭桥，保证排种连续性，

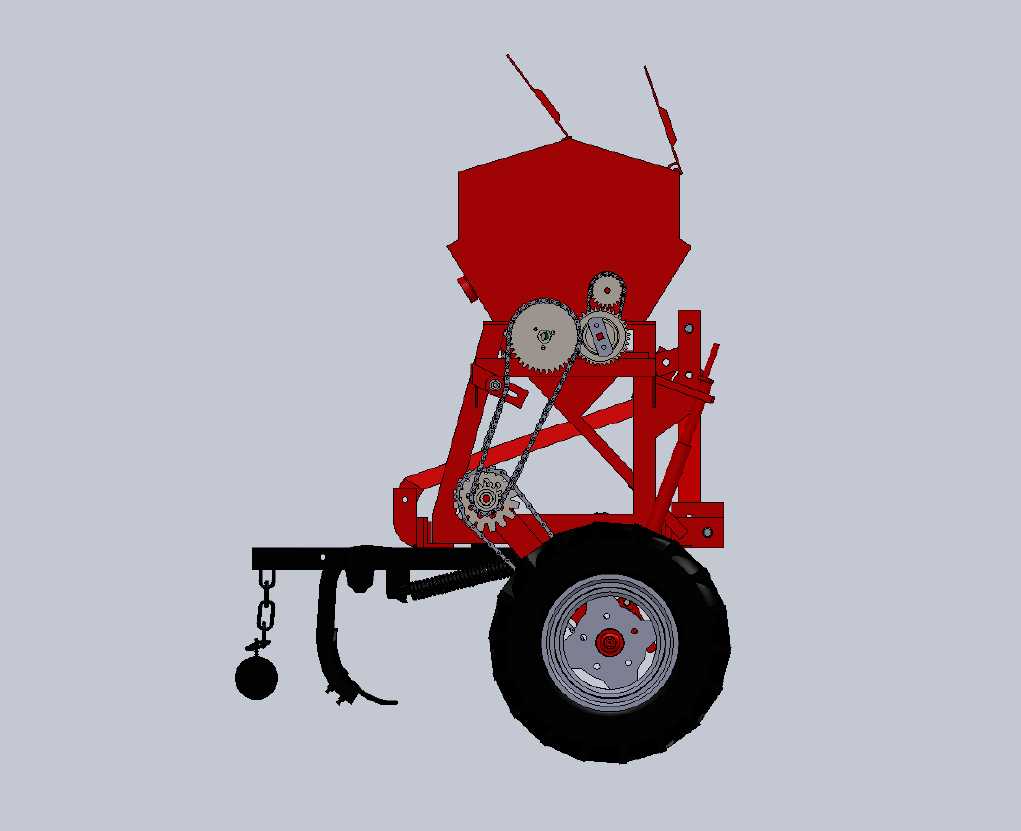

　　种箱下部对应每一行播种位设置独立的槽轮式排种器，可通过调节槽轮工作长度调整单穴下种量，适配不同作物的播种密度要求。排种器的动力通过地轮经链条传动传递，地轮采用深花纹橡胶轮，作业时贴合地面滚动，传动比匹配经过校准，可保证行进速度与排种量的线性对应，避免出现漏播、重播问题。中部机架采用矩形钢管焊接成型的框架结构，横向设置多道加强梁，保证长作业幅宽下的结构刚性，避免作业时机架变形导致各行播种深度不一致。开沟部件采用锄铲式开沟器，通过U型螺栓固定在机架下横梁上，可根据作业需求调整开沟深度，开沟器之间的横向间距可按需调整，适配不同作物的行距要求。设备两侧设置的传动链轮外侧加装防护罩，避免作业时秸秆、泥土卷入传动机构造成卡滞，提升作业可靠性。

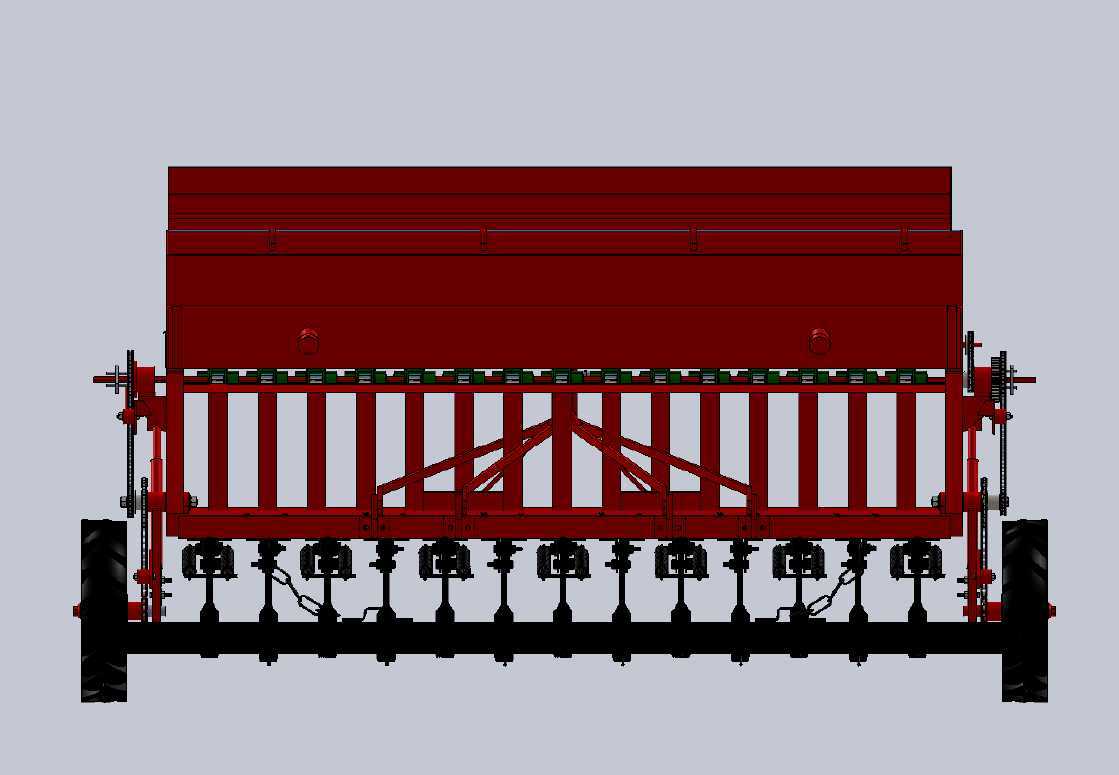

　　设备的安装挂接位置设置在机架前部，采用标准三点挂接结构，挂接点的尺寸符合农用拖拉机挂接接口的通用规范，挂接后可通过拖拉机的液压系统调整整机作业高度，适配不同地块的耕整深度要求。整机横向作业幅宽覆盖十余行播种位，作业时的通行宽度与配套拖拉机轮距匹配，避免作业时轮胎碾压已播种区域，地轮的安装位置设置在机架两侧后方，作业时走在未播种的地块上，不会压实种沟影响出苗。覆土部件采用栅条式结构，可在回填土壤的同时刮平地表，避免出现大土块覆盖种沟的问题，保证种子覆土厚度均匀，为后续出苗一致性提供保障。整套结构的受力点均做了加强处理，机架焊接位置预留了应力释放空间，可适应田间颠簸、硬石冲击等复杂作业工况，减少结构开裂、部件变形的故障概率。
