斯堪尼亚卡车运输用翻斗货厢结构

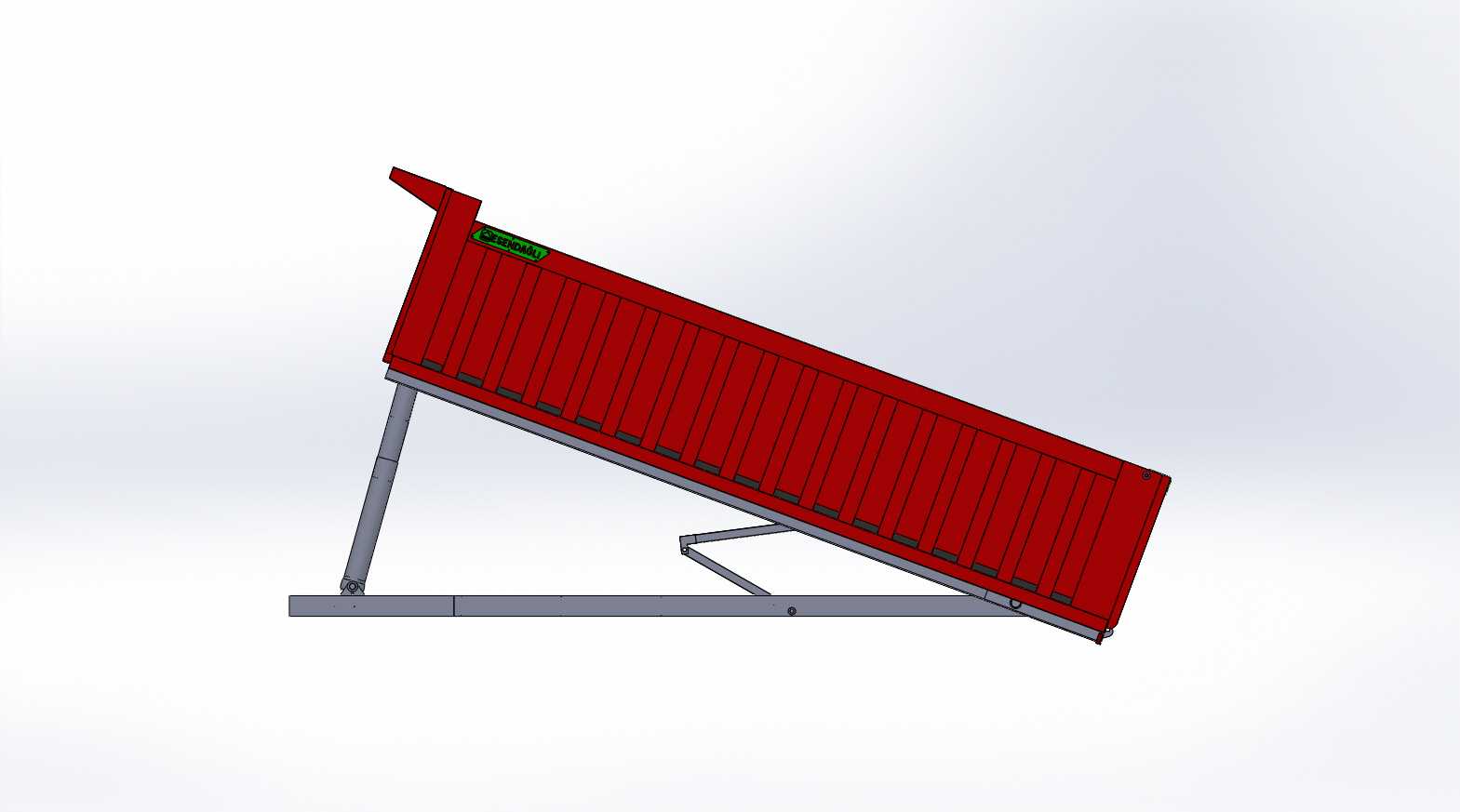

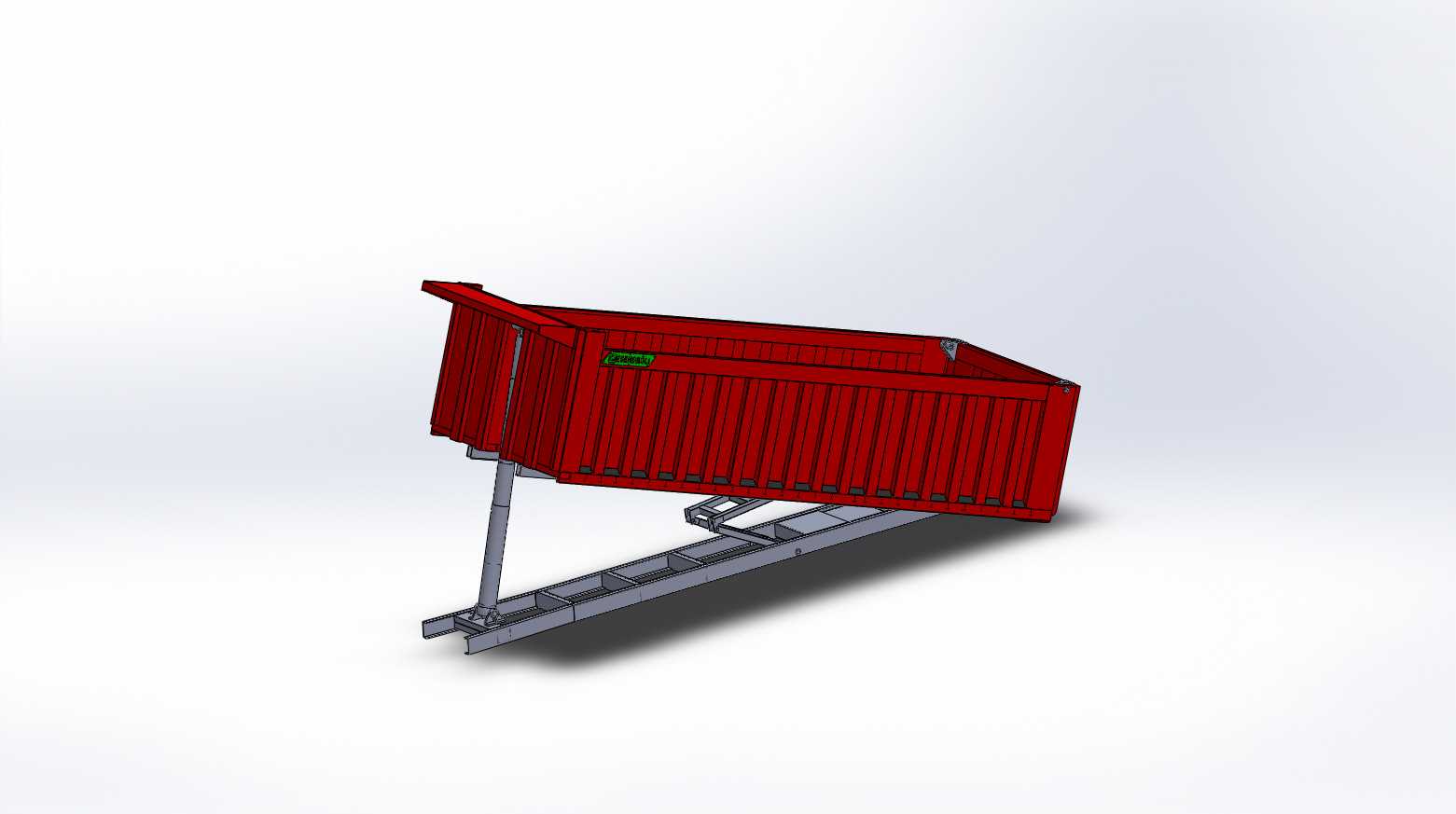

　　这款适配斯堪尼亚卡车底盘的翻斗货厢，核心服务于基建散料转运场景，日常承担工地沙土、开挖土方、碎石骨料的短驳与转运作业，也可适配市政工程中建筑垃圾清运、农田改良土壤运输等工况。从结构设计逻辑来看，货厢主体采用波纹侧板结构，并非单纯为了外观辨识度，竖向排布的波纹筋条能在不额外增加板材厚度的前提下，大幅提升侧板抗涨箱能力——毕竟散料装载时侧压力会随装载高度攀升，尤其是装载湿黏土、大粒径碎石时，普通平板侧板很容易出现外鼓变形，波纹结构刚好能把侧压力均匀分散到整面侧板，再传导到底部的纵梁框架上。货厢与副车架的铰接点布置在尾部横梁位置，举升支点的位置经过反复校核，既保证举升时货厢倾翻角度能达到散料自然滑落的临界值，不会出现粘底残留，

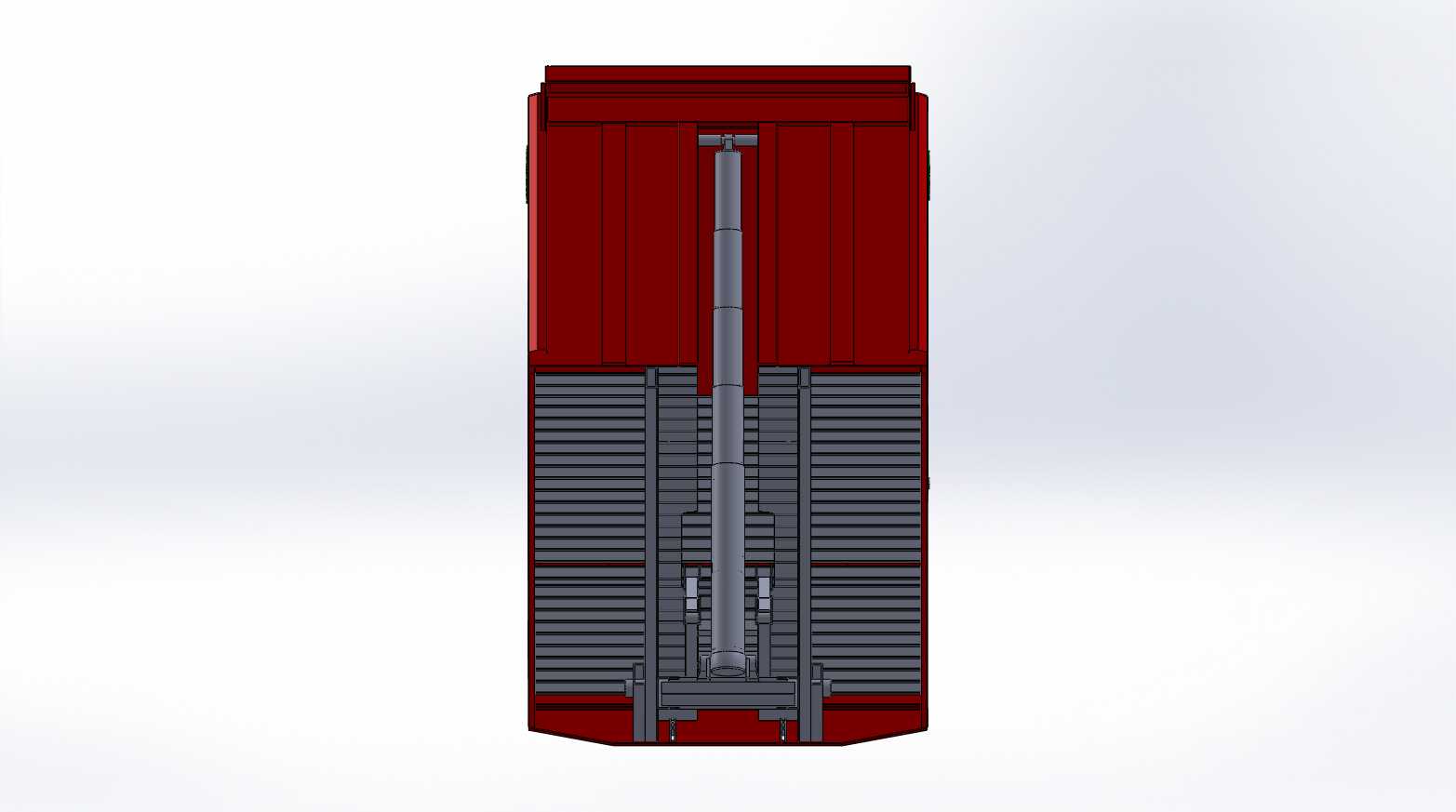

　　又能避免举升过程中重心偏移过大导致的整车翘头风险。副车架部分采用分层焊接结构，上层是承接货厢的支撑梁，下层是与卡车底盘大梁连接的安装基座，两者之间预留了液压举升油缸的安装空间，油缸支座的位置刚好对应底盘大梁的加强区域，不会因为举升时的集中载荷导致大梁局部变形。从安装边界来看，这款货厢的安装孔位完全匹配斯堪尼亚对应吨位重卡的底盘预留孔，不需要对底盘大梁做额外打孔改装，副车架与大梁之间还预留了缓冲垫的安装间隙，能过滤行驶过程中颠簸带来的硬冲击，避免焊缝长期受交变载荷出现开裂。货厢尾部的铰接座做了加厚处理，因为倾翻卸料时整个货厢的载荷都会集中在尾部铰接点，日常作业中频繁举升落下的冲击很容易让这个位置出现疲劳损伤，加厚的铰接板配合耐磨衬套，

　　能大幅降低日常维护的频次。货厢前板顶部做了略微外倾的挡边设计，防止车辆急加速时散料向前滑落砸到驾驶室，侧板上沿做了折边加强处理，避免装载机上料时铲斗磕碰导致的侧板变形。整个举升机构的管路布置沿着副车架内侧走线，既不会被散落的碎石砸坏，也不会在车辆转弯时与底盘其他部件发生干涉，液压油缸的行程经过匹配，举升到最大角度时货厢前板不会碰到驾驶室后部的防护结构，落下时货厢能完全贴合副车架的支撑面，不会出现局部悬空的情况。
