MF系列拖拉机前置防护保险杠结构设计

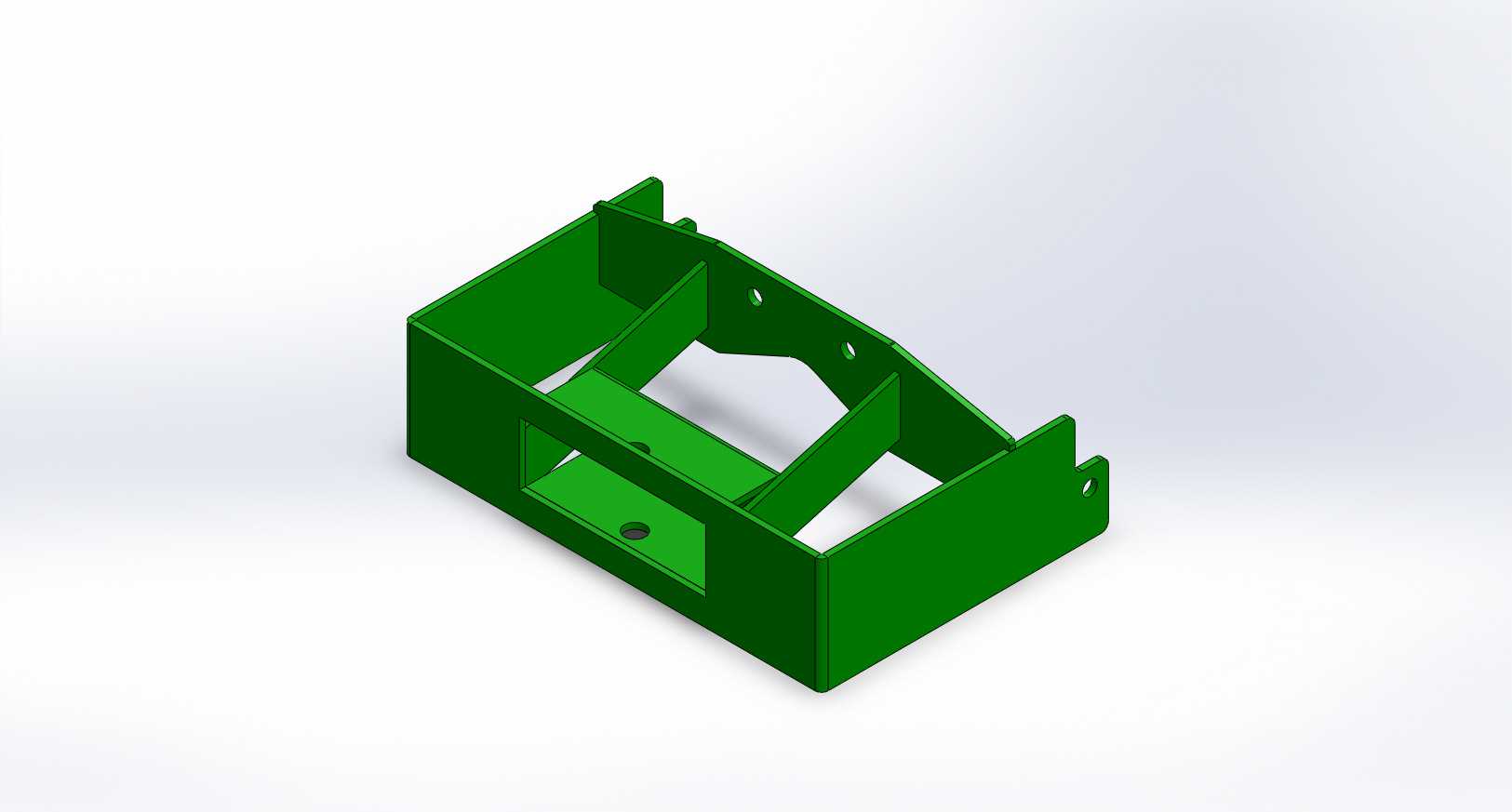

　　这款保险杠针对MF165、175、178、185、188等多款同平台拖拉机开发，主要适配农用作业场景下的前端防护需求，在田间作业、道路转移、机具挂载等工况下承担前端碰撞缓冲、构件防护、辅助挂载的功能。从结构设计来看，整体采用弯折钣金拼焊成型的盒式腔体结构，区别于传统圆管保险杠的单薄结构，腔体内部设置了多道斜向加强筋，将正面受冲击的载荷通过筋板分散到两侧安装立面，避免单点受力导致的安装座撕裂问题。两侧安装立面预留了对应拖拉机前机架的螺栓过孔，孔位公差按照农用机械通用安装标准设计，保证与原厂机架安装面完全贴合，不需要额外打孔改制就能完成装配，安装边界完全匹配对应机型的前端机架尺寸，不会干涉前大灯、前配重块、转向拉杆的原有运动空间。

　　正面的开槽结构并非减重设计，而是预留了前牵引销的操作空间，农户挂接牵引机具时不需要探身到保险杠下方操作，站在机体前方就能完成牵引销的插拔，日常作业时的操作便利性大幅提升。下部的开孔结构对应前机罩的检修口位置，日常检查前端油位、紧固前端螺栓时不需要拆卸保险杠就能完成操作，减少日常维护的拆装工作量。钣金折弯处均设置了合理的圆角过渡，避免应力集中导致的焊缝开裂问题，所有焊接边都预留了焊接工艺缺口，方便工厂量产时的工装定位，焊接完成后整体做喷塑处理，适配农用机械高湿度、多泥土的作业环境，抗锈蚀能力满足户外长期使用要求。在实际作业场景中，田间转移时遇到田埂磕碰、地头转弯时碰到树干或者围墙，这款保险杠的腔体结构能吸收大部分冲击能量，

　　避免直接撞击水箱、前桥壳体等核心部件，降低小碰撞带来的维修成本；道路转移时也能对前端构件形成有效防护，避免行驶中飞溅的石子打坏散热片。结构设计上没有多余的装饰性特征，所有造型都服务于功能需求，加强筋的布置角度经过受力校核，正面承受低速碰撞时不会出现整体弯折，安装座的厚度比主体板材厚两毫米，避免长期颠簸工况下安装孔出现变形扩孔的问题。
