带安装支架的光纤输送用纤维辊结构

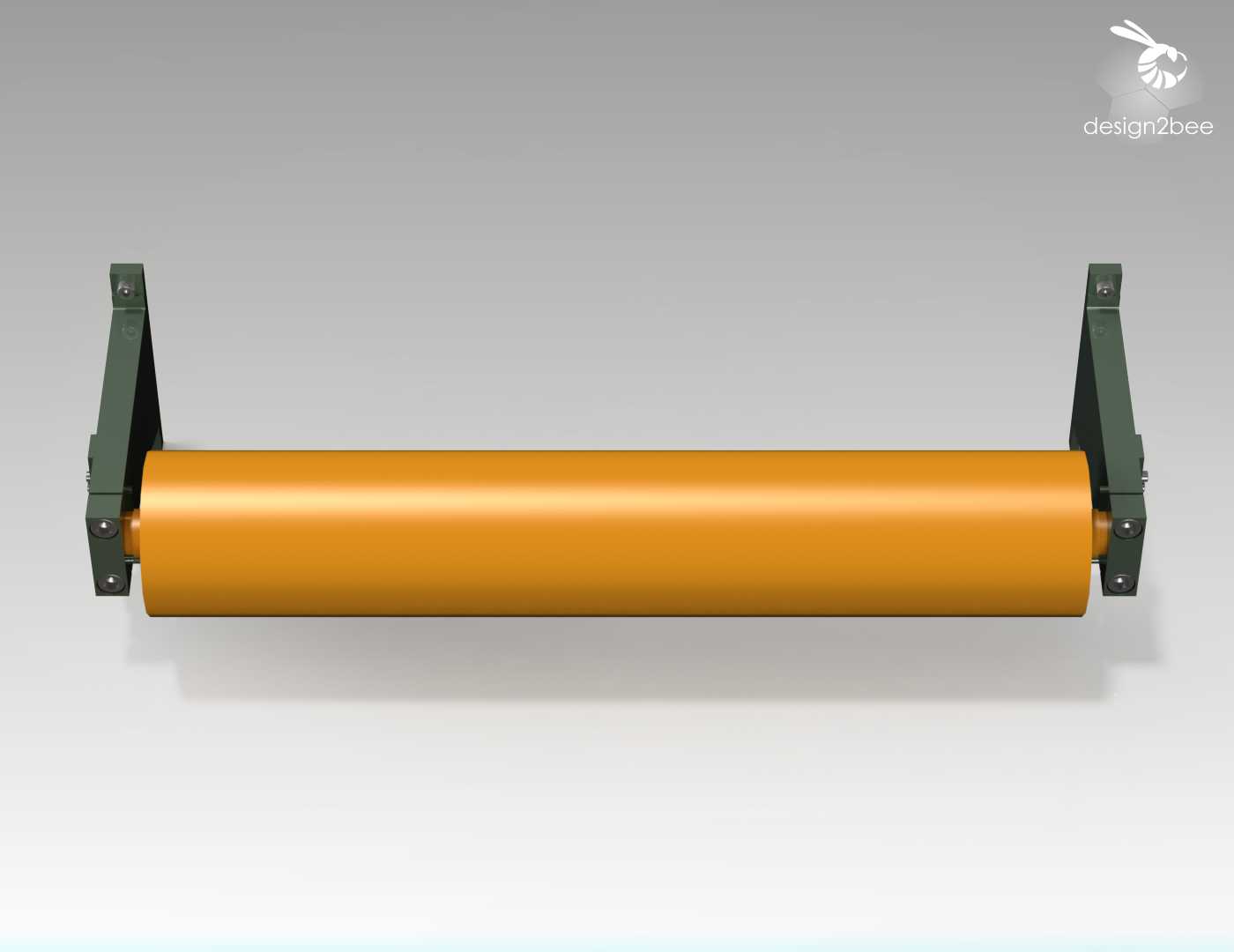

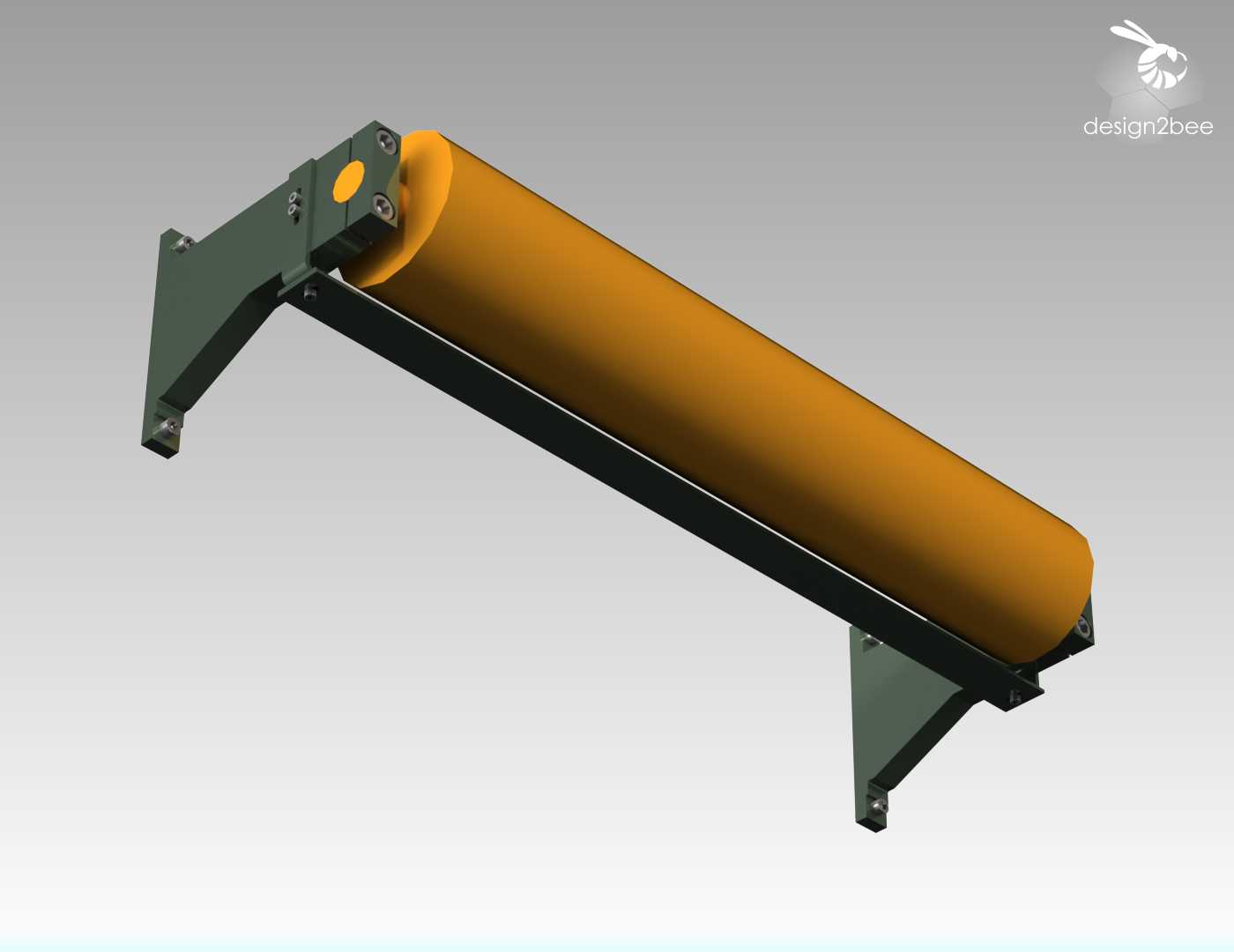

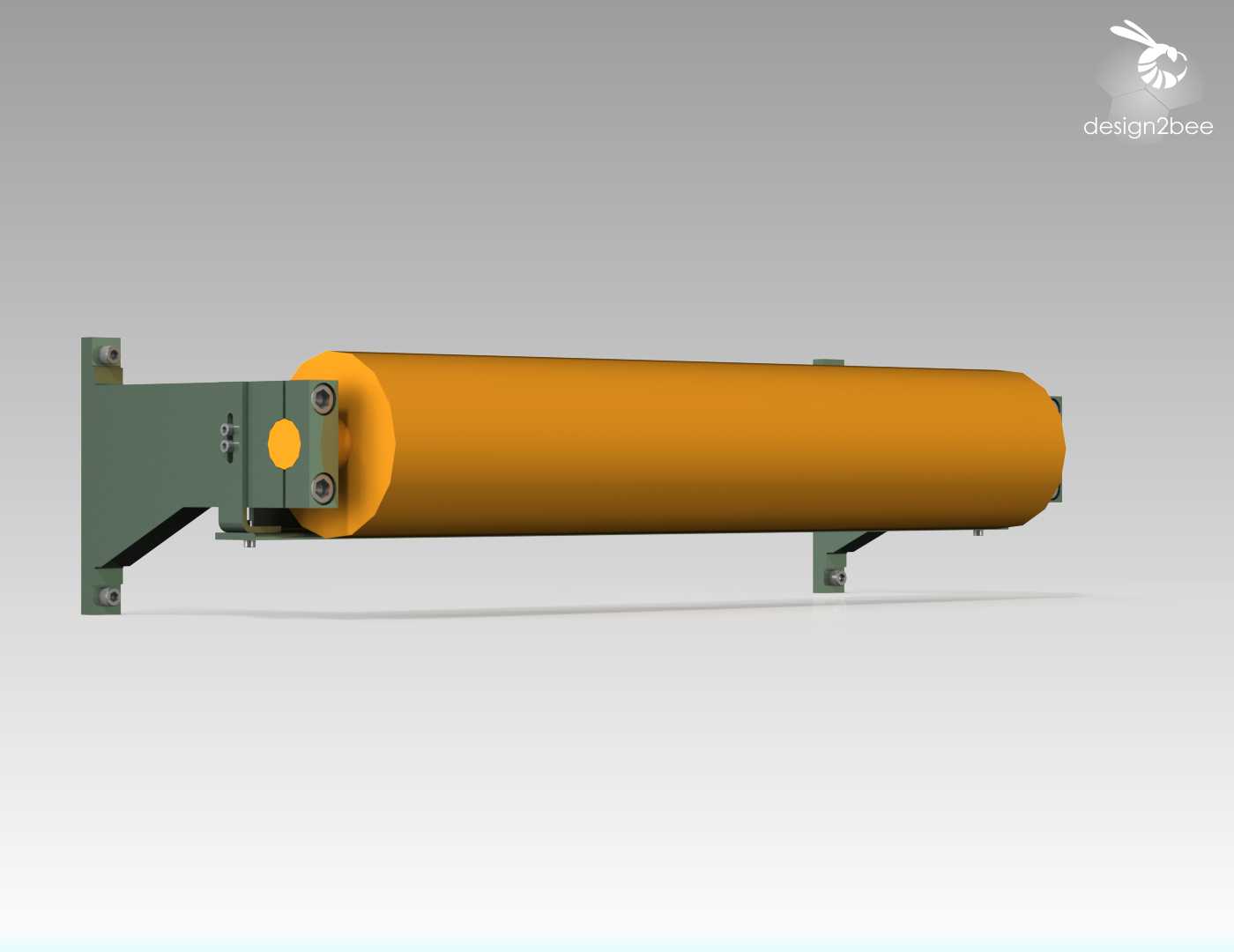

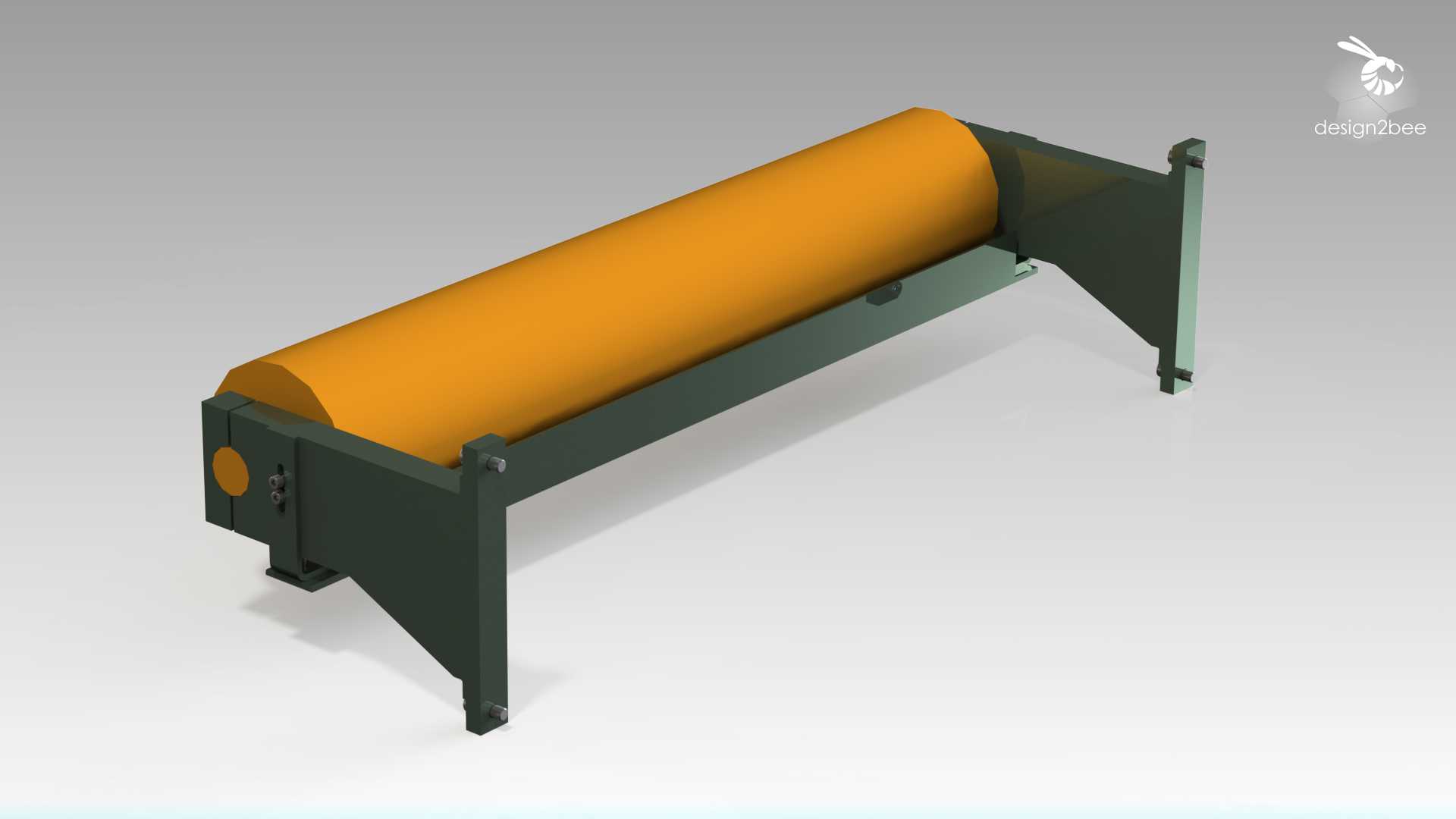

　　在光纤制造与后道加工的输送工序中，这类带支架的纤维辊是输送线体上的核心接触承载部件，主要承担光纤束、带包覆层光纤半成品的平稳承托与导向输送作用，避免光纤在输送过程中出现弯折、刮蹭、张力不均等问题，保障光纤传输路径的直线度与运行稳定性。从结构设计来看，该组件采用单侧悬臂式支架搭配双侧支撑的辊体布局，支架底部设置带安装孔的固定脚座，可直接通过螺栓锁紧在输送线的型材架体上，安装时需保证辊体轴线与光纤输送方向垂直，避免出现辊面偏磨、光纤走偏的情况。辊体采用长圆柱式结构，辊面做光滑处理，不会对光纤的外包覆层造成划伤，辊体两端通过连接法兰与支架侧的轴承座配合，可实现低阻力转动，适配高速连续输送的工况需求。支架主体采用弯折成型的钢结构设计，

　　侧部设置加强筋结构提升整体刚性，避免长辊体在运行过程中出现挠度变形，支架与辊体连接端设置有定位销孔与调节腰孔，可在安装调试阶段微调辊体的水平度与前后位置，适配不同线体的安装公差。从安装边界来看，支架的两个固定脚座间距与辊体长度匹配，安装时需预留辊体转动的径向空间，同时要保证辊面与相邻输送辊的面差控制在合理范围内，避免光纤在跨辊输送时出现局部张力突变。这类纤维辊组件通常应用在光纤拉丝、着色、套塑等工序的水平输送段，相比普通钢制辊筒，纤维材质的辊面具备合适的表面摩擦系数，既可以带动光纤平稳行进，又不会因摩擦力过大造成光纤表面损伤，同时纤维材质具备一定的减震性能，可吸收输送过程中的微小振动，保障光纤输送过程中的张力稳定。设计这类组件时，

　　需要重点核算辊体的径向跳动量，通常要控制在极小的公差范围内，避免辊面跳动造成光纤张力波动，同时支架的固有频率要避开输送线的运行振动频率，防止出现共振现象影响输送精度。辊体与支架的连接采用快拆式的紧固结构，日常维护时可快速拆卸辊体进行表面清洁或者更换，无需整体拆卸支架，降低产线维护的停机时间。在实际产线布局中，这类纤维辊通常会成组排布，相邻辊的间距根据光纤的规格与输送速度调整，对于细径光纤需要适当缩小辊间距，避免光纤因自重下垂造成弯折损耗，而对于粗径的光缆半成品则可适当放大辊间距，减少辊体使用数量降低设备成本。
