双泵并联定速变速增压供水装置

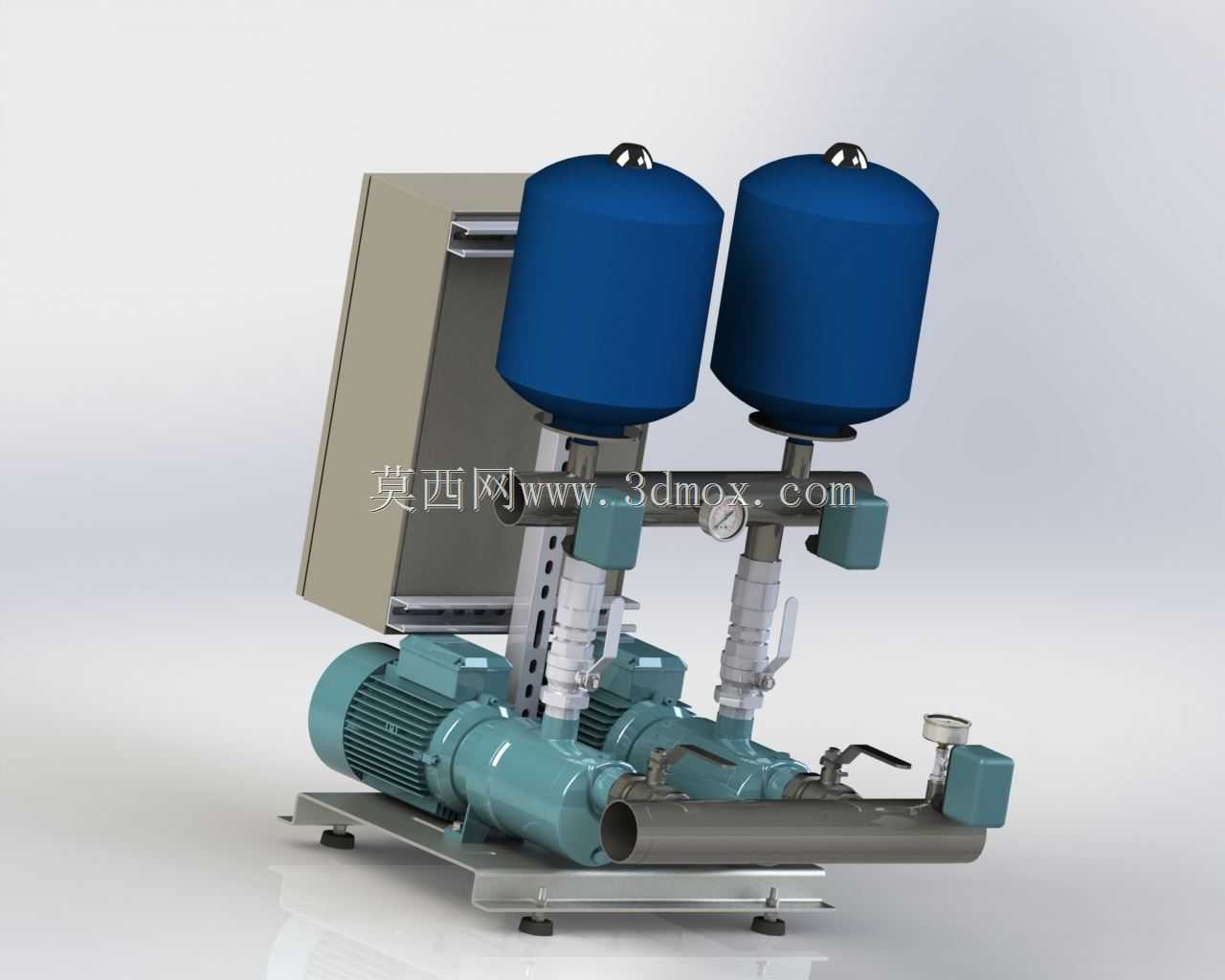

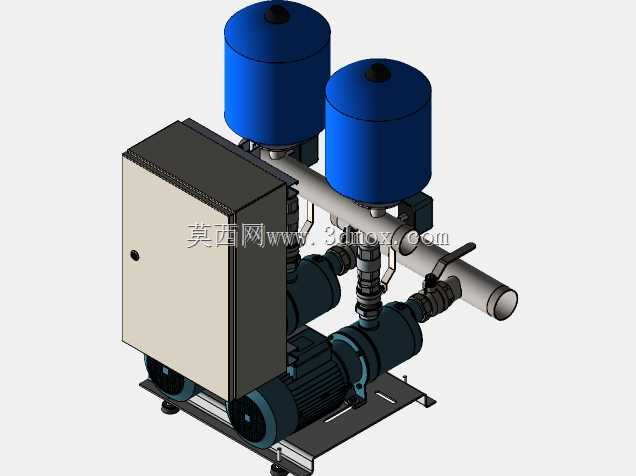

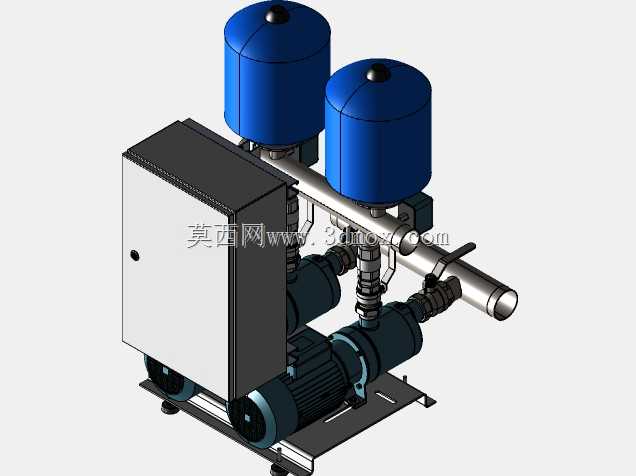

　　这套增压装置主要面向民用建筑二次供水、工业循环水增压、生产工艺供水稳压这类场景，在市政供水压力不足的高层楼宇、需要稳定水压的生产车间、远距离输水的管网节点都能适配，核心作用是弥补管网进水压力不足的问题，保障终端出水压力稳定在需求区间内，避免用水高峰时水压波动、高层出水断流这类常见问题。从结构设计来看，整套装置采用撬装集成式布局，所有部件都预装在统一的金属底座上，底座预留了地脚安装孔，现场安装时不需要再单独做复杂的部件拼接，只需要对接进出水管路、接通供电线路就能完成部署，能大幅缩短现场施工的周期，也减少了现场安装出错的概率。装置配置两台卧式离心泵并联布置，一台适配定速运行工况，在用水流量稳定、压力需求固定的场景下单独工作，

　　另一台适配变速调节工况，搭配变频控制逻辑应对用水流量波动较大的场景，两台泵可以根据实际用水需求单独运行、交替运行或者并联同时运行，既可以覆盖小流量稳压的低能耗需求，也能满足大流量供水的峰值要求，相比单泵配置的增压装置，这套双泵配置的运行冗余度更高，单台泵做维护保养的时候，另一台泵可以维持基础供水，不会出现完全断水的情况。泵组出口端配置了两个蓝色隔膜式稳压罐，直接安装在泵出口的汇流管路上，稳压罐的作用是缓冲泵启停和流量变化时的水锤冲击，同时储存一定量的压力水，减少水泵的频繁启动次数，延长水泵的使用寿命，汇流管路上还配置了压力表、手动截止阀、止回阀这类常规管路附件，压力表可以实时显示出口管网的压力值，方便运维人员直观判断设备运行状态，

　　手动截止阀用于单台泵检修时切断对应管路的介质流通，止回阀则可以避免停泵时管网内的水倒流冲击泵体叶轮，造成叶轮反转损坏密封件。装置一侧集成了电气控制柜体，柜体内部预留了变频器、接触器、控制回路的安装空间，柜体和泵组、传感器之间的走线都在设计时预留了走线槽位置，建模时已经把走线的空间避让做了处理，不会出现部件干涉的问题，现场装配时不需要额外切割修改结构件。从安装边界来看，整套装置的底座采用型钢焊接成型，底部配置了可调式减震脚杯，安装时可以通过脚杯调节装置的水平度，抵消安装地面的不平整误差，同时脚杯的减震垫可以吸收泵运行时产生的振动，降低振动传递到建筑结构产生的噪音，装置的整体宽度控制在1.2米以内，长度在1.8米左右，高度不超过2米，

　　常规的设备间门洞都可以顺利进出，不需要额外拆改建筑结构，进出水口都布置在装置同侧的汇流管端，现场管路对接时不需要绕管，管路走向更简洁。设计过程中重点考虑了运维的便利性，每台泵的进出口都预留了足够的操作空间，更换机械密封、清理叶轮的时候不需要拆卸周边的其他部件，稳压罐和管路的连接采用活接法兰结构，后期更换稳压罐隔膜的时候可以快速拆卸，不需要切割管路。在流体管路的设计上，汇流管采用等径斜接的布局，避免直角弯头造成的局部水头损失，降低泵组的运行能耗，泵的吸入口采用偏心异径管连接，避免吸入口积气造成泵气蚀，影响泵的运行效率和使用寿命。整套装置的结构建模完全按照实际加工装配的逻辑搭建，每个部件的连接关系、安装间隙都符合实际工程的装配要求，没有出现理想化的无间隙干涉问题，不管是用于结构方案评审、装配工艺模拟，还是用于教学演示、选型参考，都能还原真实设备的结构特征。
