工业输送线用电机安装支承梁结构

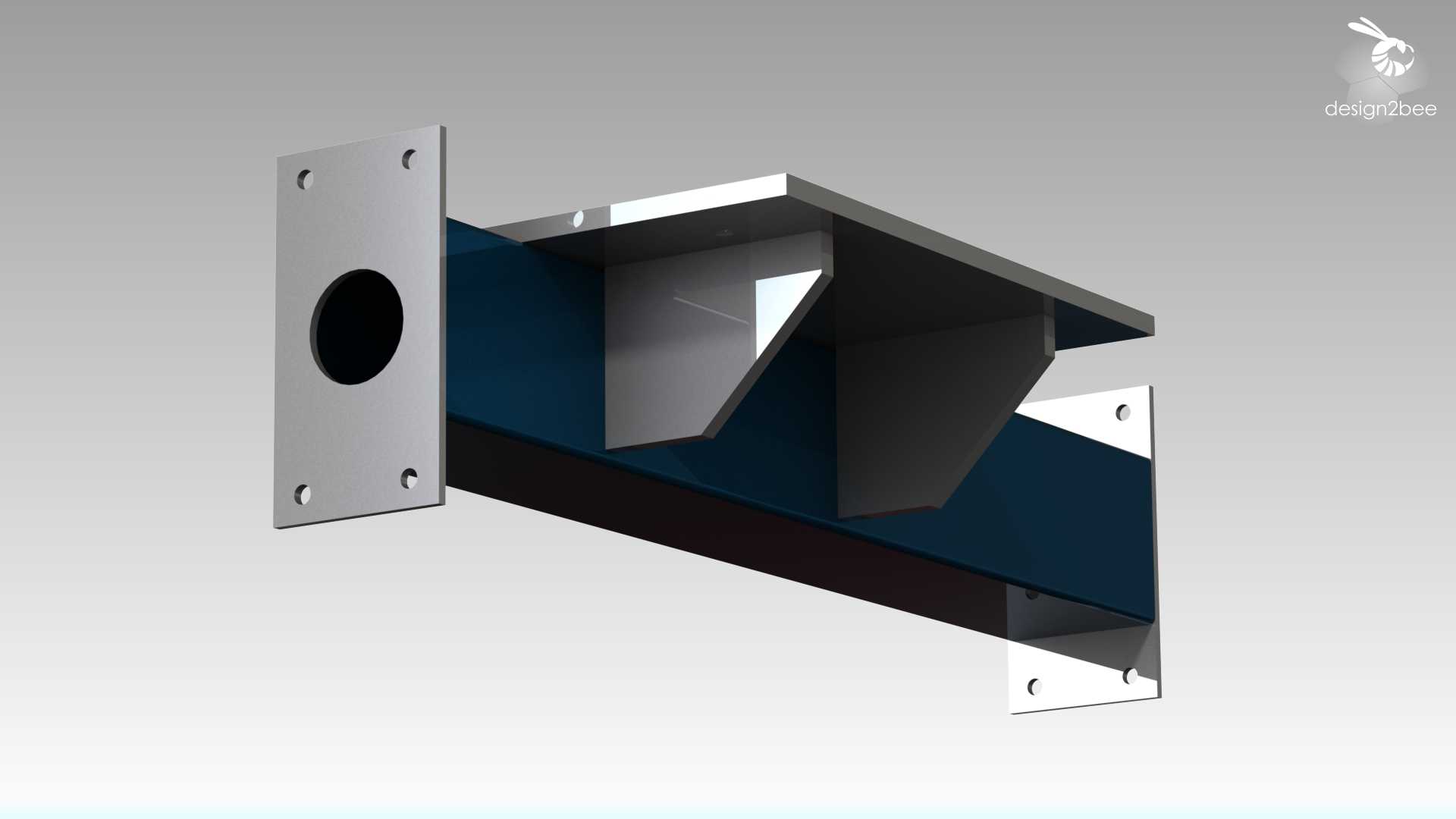

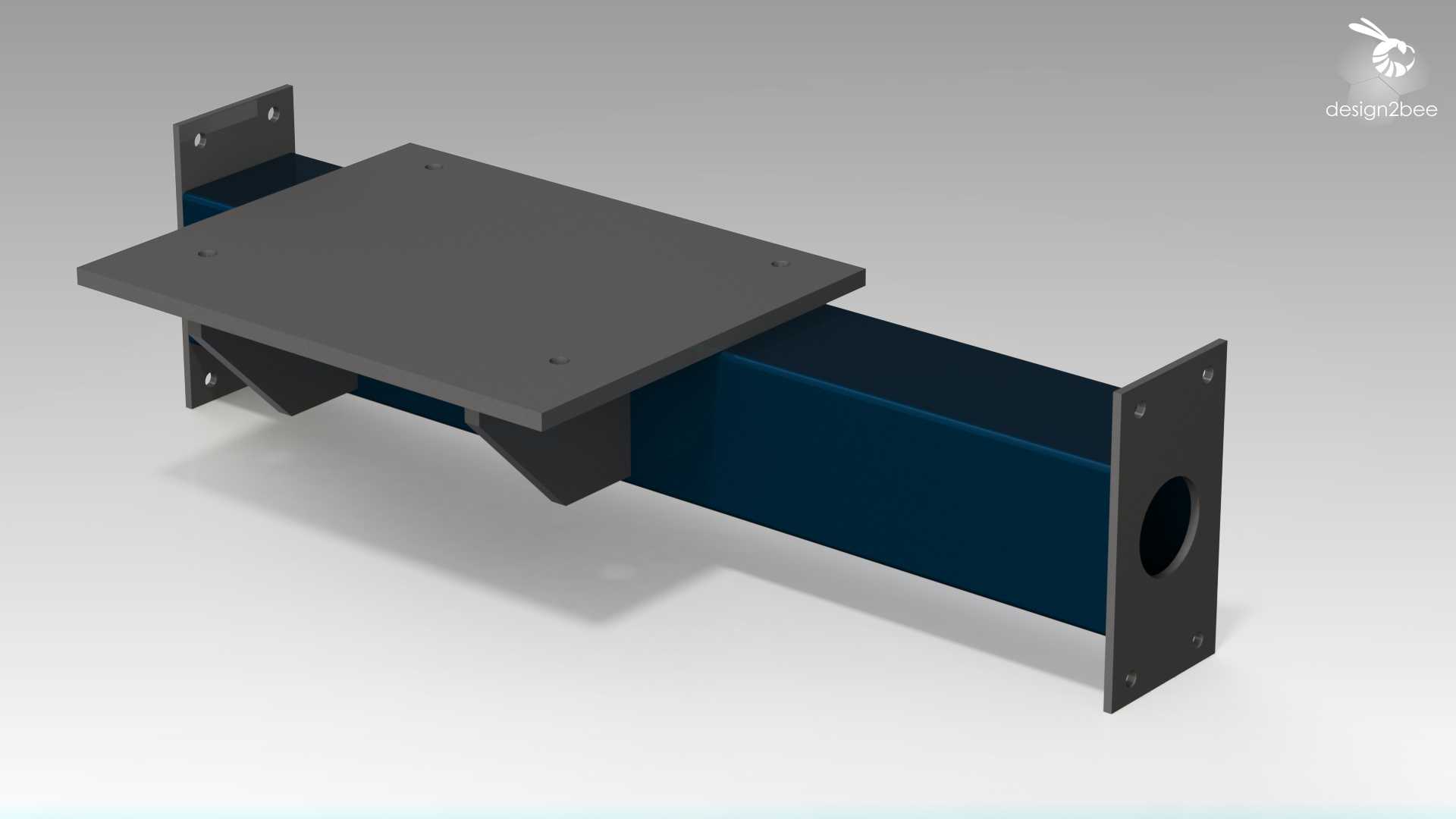

　　这类支承构件主要应用在轻工制造、电子元器件生产车间的光纤输送设备上，作为驱动电机的承载安装基体，解决输送段驱动单元的定位固定与载荷传递问题。在实际产线布局中，光纤类输送设备的驱动电机不能直接固定在输送型材框架上，一方面电机运行时的持续振动会直接传导至输送线体，导致纤细的光纤物料在输送过程中出现偏移、跳动，影响后续工位的定位精度；另一方面常规型材的安装面平面度难以满足电机输出轴与输送辊组的同轴度要求，长期运行会加剧联轴器、轴承的异常磨损。该支承梁采用箱型主梁加侧装立板、顶部安装平台的组合结构，主梁选用矩形截面型钢作为主体承重结构，相比同等重量的角钢、槽钢焊接结构，箱型截面的抗扭刚度更高，能抵消电机启动、正反转切换时产生的侧向扭转力矩，

　　避免安装面出现长期形变。两端的立式安装板开设有阵列布置的通孔，用于和输送线的主体框架立柱做刚性连接，安装板与主梁之间增设了三角形加强筋，筋板的焊接位置避开了螺栓安装的操作空间，现场装配时可以直接从外侧穿入紧固件，不需要在梁体内部预留操作空间，降低现场安装的难度。顶部的安装平台为整块铣削加工的钢板，平面度控制在合理公差范围内，平台上预留的四个安装长孔可以适配不同底座安装尺寸的驱动电机，允许电机在安装时做小范围的位置调整，保证电机输出轴和输送主动辊的轴线平行度满足传动要求。设计时特意将电机安装平台设置在主梁的偏置位置，而非居中布置，是为了给电机尾部的散热风扇、接线盒预留足够的操作与散热空间，避免梁体遮挡散热风道，

　　同时也方便后期维护时拆装电机接线、更换散热风扇。梁体一端的立板上开设的圆孔，是为了避让电机输出轴或者联轴器的转动空间，防止轴系转动时和梁体发生剐蹭，同时这个开孔也可以作为布线通道，让电机的动力线缆从梁体内部穿过，沿输送框架的布线槽排布，避免线缆外露被输送物料剐蹭破损。在安装边界上，两端立板的安装孔间距匹配常规输送线的立柱跨距，不需要对现有输送框架做额外的切割、打孔改造，就可以直接替换原有老旧的电机支承结构，顶部平台的高度经过匹配计算，安装后电机输出轴的中心高和标准输送辊组的中心高保持一致，不需要额外调整张紧机构的位置，就能满足同步带或者链传动的中心距要求。整个结构的受力路径清晰，

　　电机运行产生的垂直方向载荷通过顶部平台直接传导至箱型主梁，再通过两端的立板分散传递到输送线的框架立柱上，侧向的传动拉力则通过加强筋分担到主梁整体，不会出现局部应力集中的问题，适合长期在连续运行的自动化输送产线上使用。
