光纤输送机用分段式可调支撑立柱结构

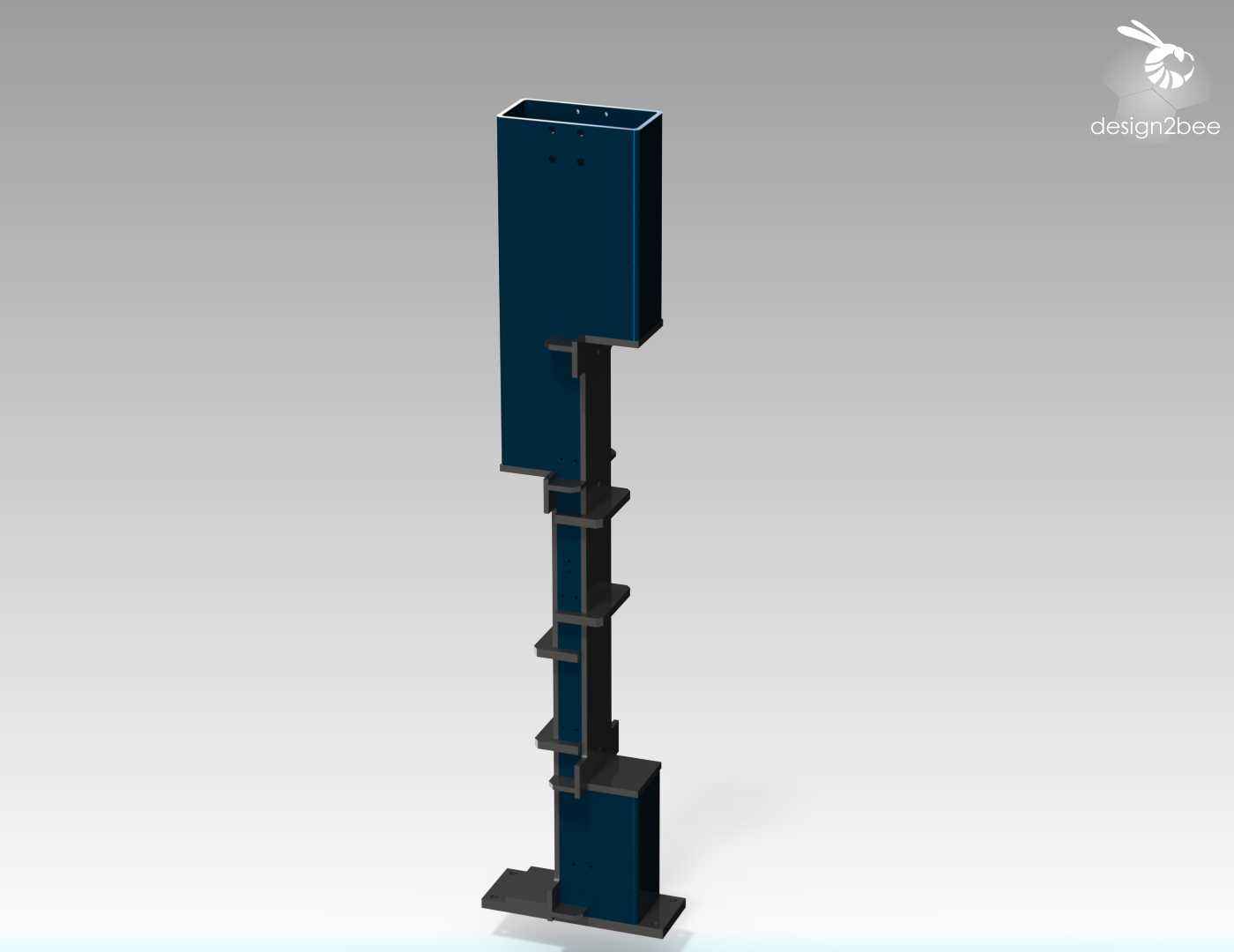

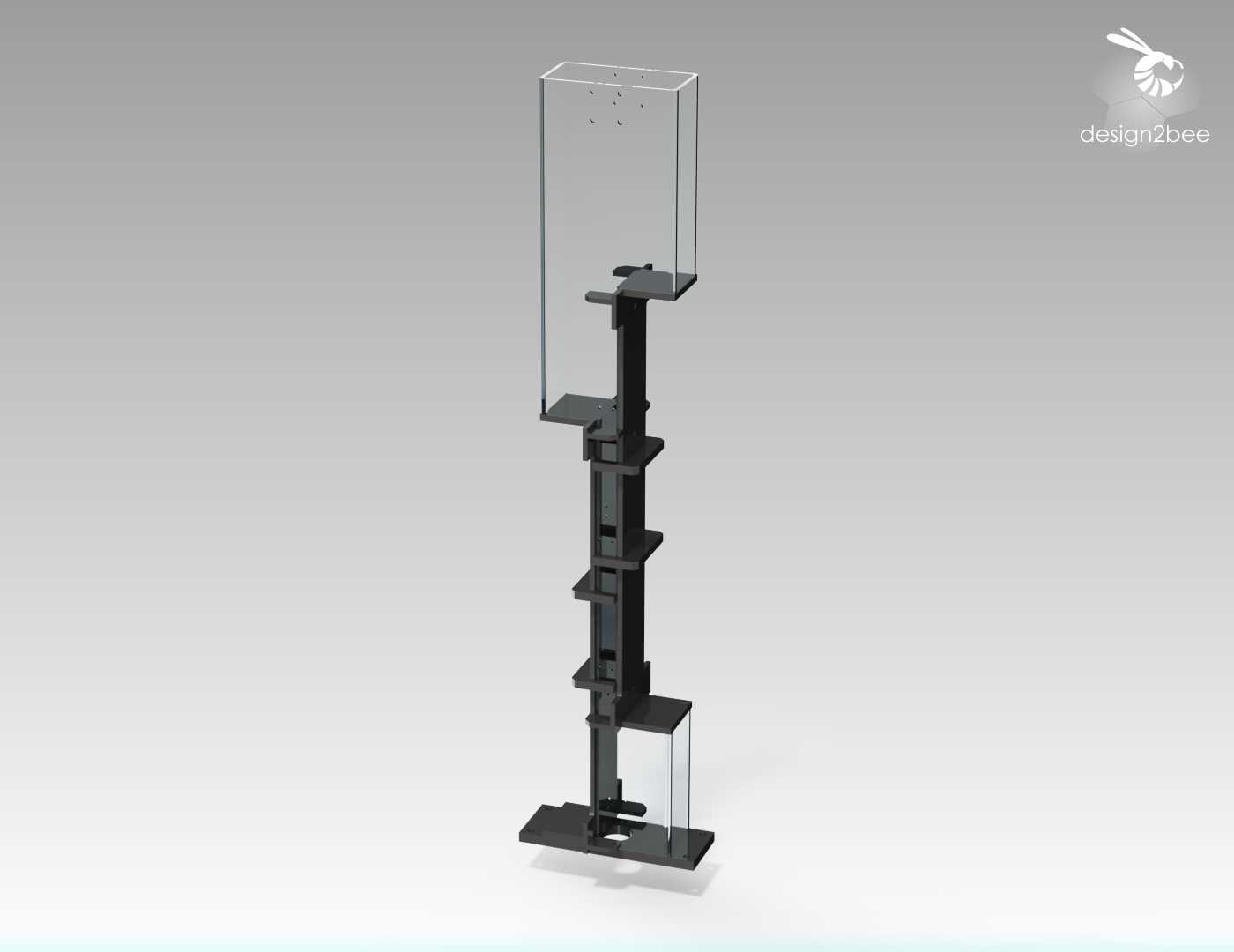

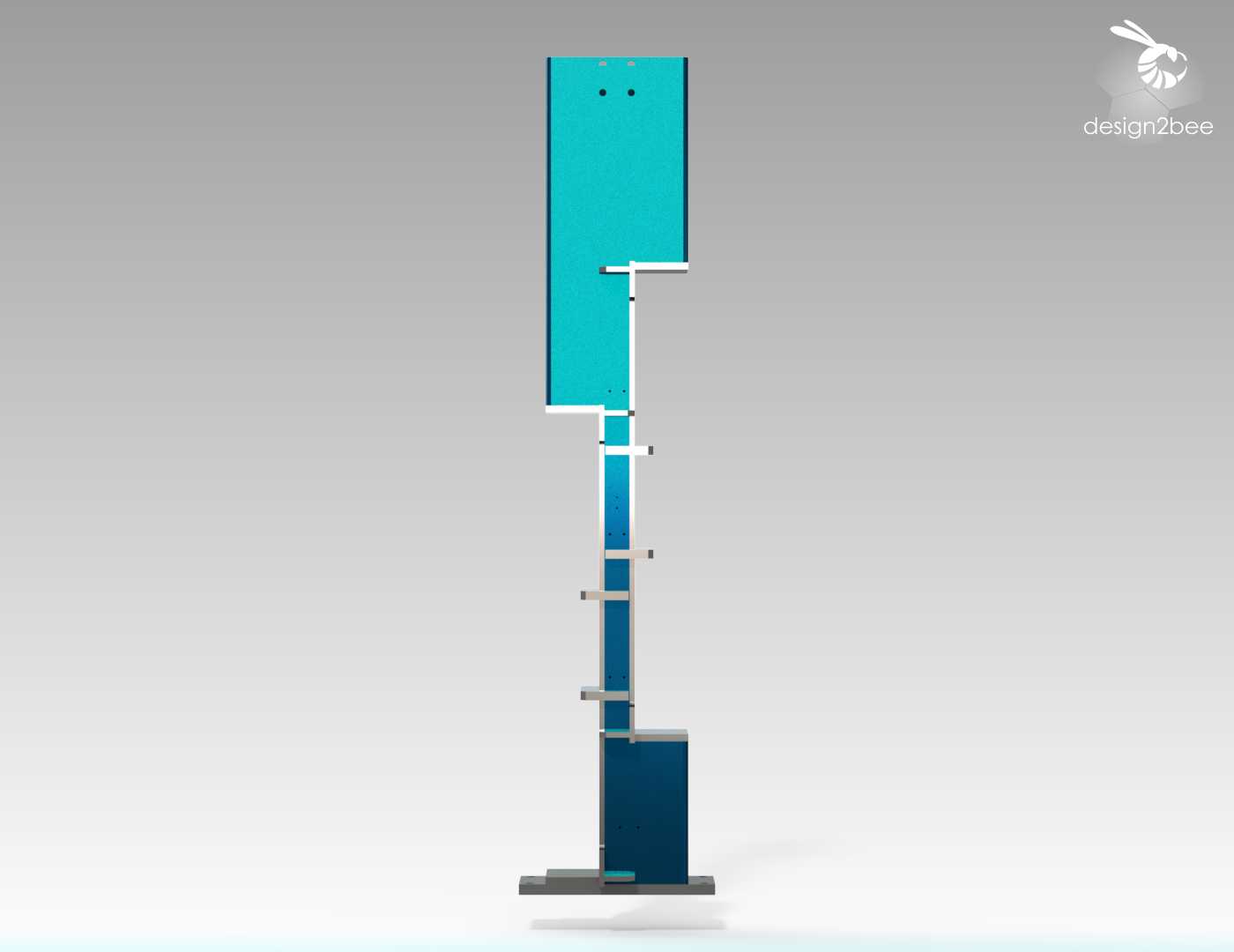

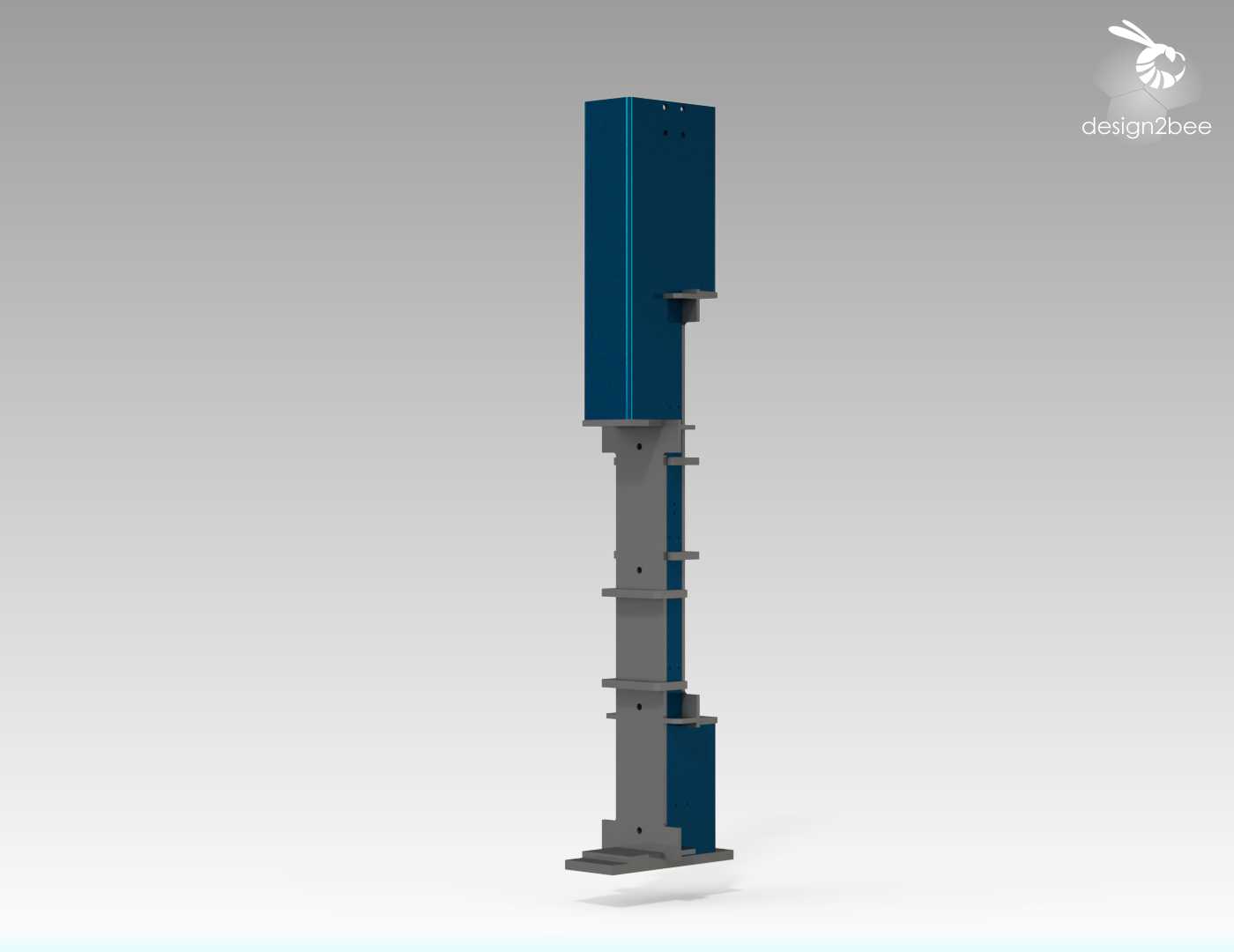

　　这款支撑立柱是光纤输送机组里的核心承载构件，主要应用在光纤生产、线缆输送类自动化生产线的工位段，用来承载输送导轨、光纤导向模块以及配套的检测组件，在整条光纤输送链路里承担垂直方向的载荷传递与安装基准定位作用。从结构设计来看，整体采用分段式拼接思路，上部为矩形截面的主承载腔段，内部预留了电气布线与气动管路的走管空间，侧面的凸台结构用来对接上部输送模组的安装面，凸台上的定位销孔可以保证模组安装时的同轴度，避免光纤输送过程中出现偏移导致的纤芯磨损。中部为多档调节的柱身段，每段都设置了均匀分布的安装孔位，可根据现场生产线的高度差需求，搭配不同厚度的调节垫块实现安装高度的微调，孔位的间距经过公差匹配，

　　能保证调节后上下段的垂直度误差控制在机械安装允许的范围内，不会因为高度调整出现立柱倾斜的问题。下部为带安装底板的固定段，底板上的长圆孔设计可以适配现场安装基面的孔位偏差，降低基建施工时的安装精度要求，底部侧面的附加挡块结构，用来限位下部的防护钣金或者走线槽，避免管线在设备运行过程中出现晃动剐蹭。在实际应用场景中，这类支撑柱往往成组布置在光纤输送线的两侧，单根立柱的承载上限可以满足常规光纤输送模组加配套检测元件的重量需求，不需要额外增加辅助支撑，节省生产线的布置空间。设计时充分考虑了安装边界的适配性，上部主腔段的外轮廓尺寸做了倒角处理，避免安装时与周边的走线架、防护栏产生干涉，中部调节段的安装孔采用沉孔设计，

　　螺栓锁紧后不会突出柱体表面，防止剐蹭操作人员或者输送过程中的光纤线材。立柱的整体外形采用直棱直角的工业设计风格，没有多余的装饰结构，所有加工面都设置了合理的拔模斜度，不管是采用型材拼接还是钣金焊接加工，都能降低加工难度，减少后续的机加工序量。在结构强度校核阶段，针对上部承载的偏载工况做了加强处理，主腔段内部设置了纵向加强筋，避免单侧安装输送模组时出现柱体弯曲变形，中部调节段的连接位置采用止口定位，保证多段拼接后的整体刚性，不会因为设备长期运行出现连接松动的问题。安装时只需要先将下部底板固定在生产线的安装基面上，再依次拼接中部调节段到需要的高度，最后吊装上部主承载腔段，锁紧连接螺栓后即可进行上部输送模组的安装，整个安装过程不需要复杂的专用工装，现场装配效率较高。
