对开式管夹紧固连接组件结构设计

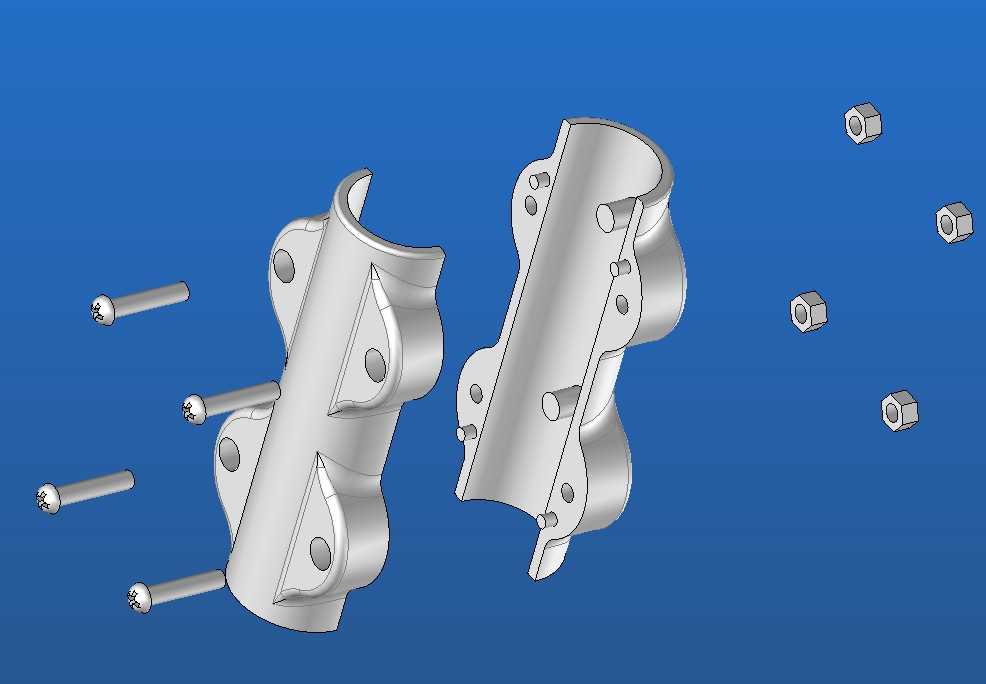

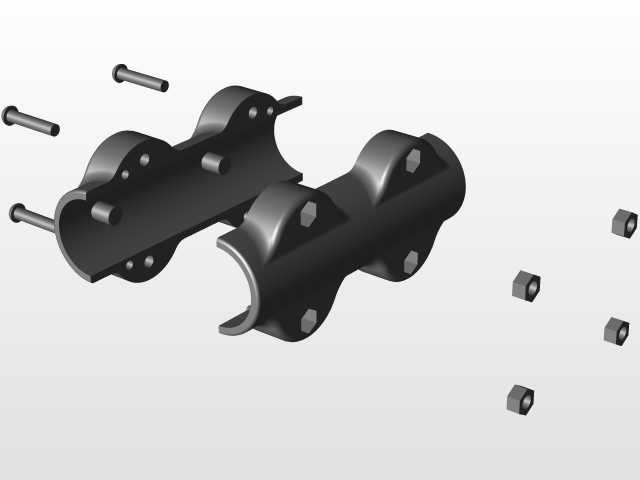

　　这套对开式管夹组件，主要面向工业现场的管路布设固定场景，在液压管路排布、气动管线架设、低压流体输送管道的户外安装、设备内部管线整理等工况下都能适配，核心作用是将圆形截面的管材牢牢固定在安装基准面上，避免管线受流体冲击、设备运行振动出现移位、磨损甚至接头松脱泄漏的问题。从结构设计逻辑来看，采用对称对开的分体式壳体结构，两个夹体的贴合面做了定位凸台与凹槽的配合设计，装配时不需要额外辅助对齐，就能快速保证两个半壳的同轴度，避免夹装后管材出现偏斜，夹持面的弧度完全匹配目标管材的外径，接触面积足够大，不会因为局部压强过高损伤管材外壁，哪怕是薄壁PVC管、铝制气管这类易变形的管材，也能在保证夹持力的同时不出现管壁压痕、变形的问题。

　　夹体上预留的螺栓过孔做了沉台设计，配套的内六角圆柱头螺栓装配后头部完全沉入沉台内，不会突出夹体表面，既避免安装后突出的螺栓头剐蹭周边管线、线缆，也能让夹体贴紧安装面时没有间隙，固定更稳。配套的六角螺母在夹体对应位置做了内嵌式的防转卡槽，装配时只需要从一侧拧动螺栓即可，不需要在另一侧用扳手固定螺母，在设备内部狭窄的安装空间里，这种设计能大幅降低装配难度，减少安装工时。从安装边界来看，夹体的外侧安装耳做了平直的贴合面，既可以直接通过螺栓穿过安装耳固定在墙面、设备机架的平面上，也能适配带安装槽的铝型材机架，不需要额外加工转接件；夹体的整体厚度控制在合理范围，当多根管线并排布设时，相邻管夹之间不会出现干涉，

　　最小排布间距可以压缩到单根管材外径加10mm的水平，能有效节省设备内部的布管空间。夹体的边缘全部做了圆角过渡处理，没有尖锐的毛刺棱角，安装过程中不会划伤操作人员的手部，也不会割破管线外层的防护套。这套结构没有多余的复杂特征，整体加工工艺性好，金属材质的夹体可以采用压铸成型后做表面防锈处理，工程塑料材质的夹体可以直接注塑成型，批量生产时的成本控制空间大，同时结构强度足够，在常规的工业振动环境下，螺栓不会出现松退，夹持力能长期保持稳定，不需要频繁的运维紧固。
