带安全触发功能的工业合页结构设计

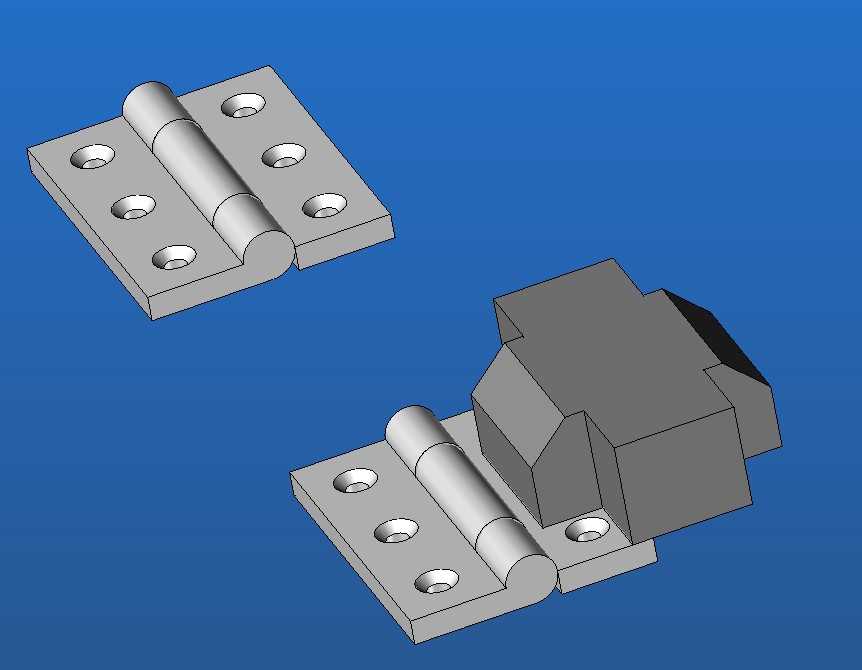

　　这类带安全触发功能的铰链，主要应用在工业设备的防护门、检修舱门、安全联锁罩壳等场景中，和普通承重合页不同，它在实现门扇与门框铰接转动功能的同时，集成了安全位置检测的触发结构，不需要额外在门体侧边单独安装独立的行程开关，能大幅简化防护门的联锁结构布局，减少零散部件的安装调试工作量。从结构设计逻辑来看，产品的铰接主体沿用了标准平铰链的成熟结构，两个带安装孔的页片通过中间的销轴实现转动配合，页片上的沉头安装孔按照标准孔距排布，适配常用的螺栓安装规格，安装时可以直接替换同尺寸的普通合页，不需要对原有门框、门扇的安装面做额外的打孔改造，安装边界和同规格常规工业合页完全兼容，降低了设备改造和新建设计的适配成本。

　　集成的安全触发模块固定在其中一侧的页片上，触发动作和铰链的转动角度直接绑定，当防护门关闭到设定的安全角度位置时，页片转动带动触发块压合开关触点，输出设备允许运行的联锁信号；当门体开启哪怕很小的角度，触发块脱离触点，开关就会立刻输出停机信号，切断设备的危险动作动力源，避免人员在防护门开启时误触设备运行部件造成伤害。设计时特意将触发结构的受力路径和铰链承重路径做了分隔，页片承担门体的承重载荷，开关触发模块只承受动作触发的微小接触力，不会因为门体长期开关的承重冲击造成开关触点偏移、损坏，大幅提升了联锁结构的长期运行可靠性。转动销轴部分采用了间隙配合的公差设计，既保证页片转动无卡滞，也避免长期磨损后出现过大的转动旷量，

　　导致开关触发位置出现偏差，触发块的轮廓做了圆弧过渡处理，在转动触发过程中不会出现硬碰撞，延长开关的机械使用寿命。在实际设备选型应用中，这类集成开关的铰链特别适合空间紧凑、无法在门侧预留独立开关安装位置的小型设备防护舱，比如小型自动化工作站的安全防护罩、加工设备的检修侧门、电气控制柜的安全门等场景，相比分体式的合页加外置开关的方案，整体结构更简洁，安装工序更少，也避免了外置开关被外物磕碰损坏的风险，同时触发动作和门体转动直接联动，不会出现因为开关安装位置偏移导致的联锁失效问题，能更好的满足工业设备安全防护的联锁要求。
