Nema17尺寸步进电机配套24V电磁制动器

　　这款电磁制动部件主要适配Nema17规格的步进电机，在小型自动化设备的传动链路中承担断电锁止、位置保持的核心作用，常见于桌面级数控滑台、小型3D打印设备的Z轴防坠结构、轻载机械手关节、小型传送带的定位工位，以及需要断电后保持负载位置的轻载传动场景，避免设备断电后负载移位造成的工件报废、机构碰撞或者安全隐患。

　　从功能逻辑来看，该制动器属于常闭型制动结构，未施加24V直流供电时，内部的摩擦副处于压紧锁止状态，会直接锁止电机输出轴，完全限制轴系的转动；当通入额定24V直流电后，内部电磁组件产生的磁吸力会吸合衔铁，松开摩擦制动副，此时电机输出轴可以无额外阻力正常运转，这种设计天然具备失效安全的特性，哪怕设备突发断电、驱动回路故障，制动器都会自动进入锁止状态，不会出现负载滑移的问题。需要注意的是，该制动器的制动摩擦片未做与轴系的硬固定设计，选型使用时如果将制动器作为独立制动单元布置在传动链路中，必须配套对应规格的轴承承担径向载荷，不能让制动片承受额外的径向力，否则会加剧摩擦片的偏磨，大幅缩短制动寿命，甚至出现制动卡滞的故障。

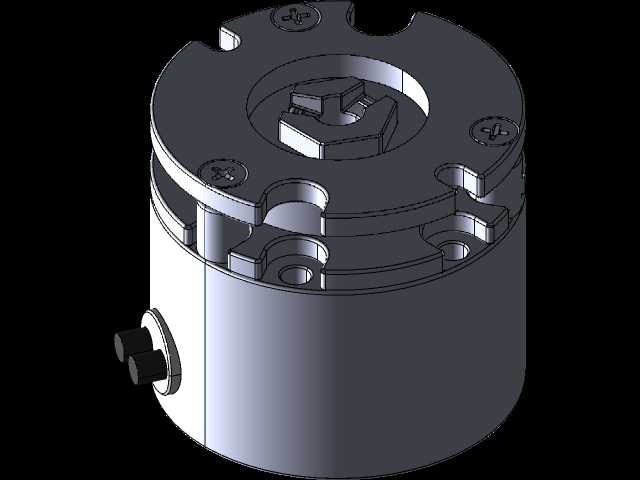

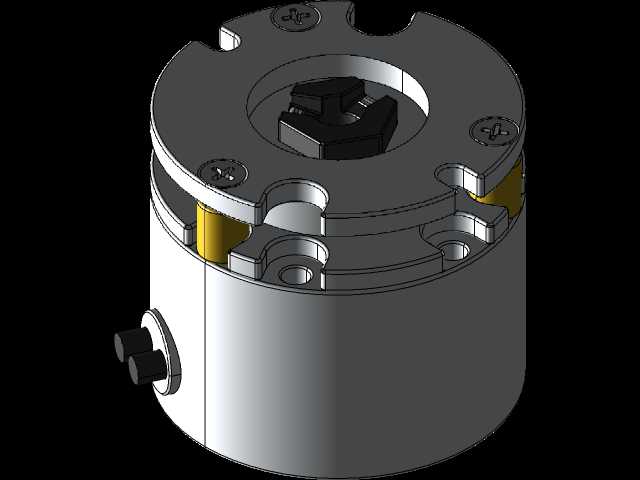

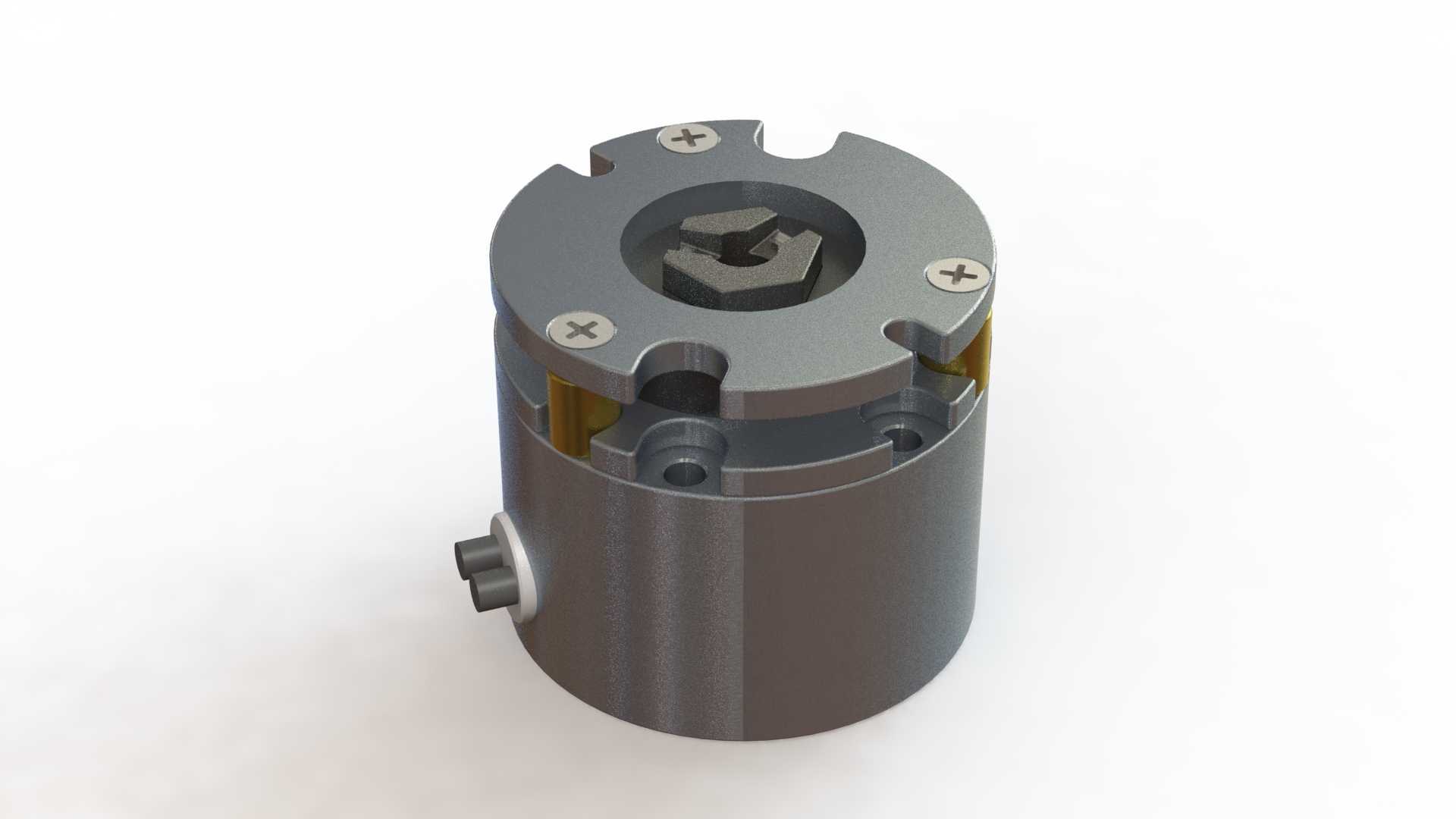

　　从结构设计思路上，这款制动器采用了同轴圆柱式的集成布局，整体外形为规整圆柱结构，上端面预留了三个带十字槽的安装螺钉位，同时做了三处缺口式的定位结构，既可以直接通过螺钉固定在Nema17步进电机的后端安装面上，也能适配定制安装支架的固定需求，安装时不需要额外设计复杂的转接结构，能大幅压缩传动单元的轴向尺寸。侧面预留的接线端采用侧出式布局，不会额外增加轴向安装长度，对于安装空间局促的小型设备来说，这种布局能有效降低整体机构的体积占用。上端面的中心孔为内六角传动接口，可直接与对应规格的电机轴配合传递制动力矩，配合间隙经过优化，制动响应的空程极小，能满足高精度定位场景下的位置保持要求。

　　在安装边界上，这款制动器的径向尺寸完全匹配Nema17电机的42mm安装法兰规格，轴向尺寸紧凑，安装时只需要保证电机轴伸入制动器中心孔的深度符合配合要求，固定螺钉的锁紧扭矩控制在合理区间，避免压坏内部的电磁组件即可。制动器的外壳采用金属材质加工，既可以为内部电磁线圈、摩擦副提供足够的结构防护，也能辅助线圈工作时的散热，在额定工况下可以长时间稳定工作，不会因为线圈过热导致制动力矩衰减。在选型适配时，需要核对负载端的静态力矩需求，确保制动器的额定制动力矩大于负载折算到电机轴的最大静力矩，避免出现锁止打滑的问题；如果是高速轴系配套，还要注意制动时的转速不能超过制动器的允许最高工作转速，防止摩擦片过热烧蚀。
