工业梯台防护扶手三维结构设计

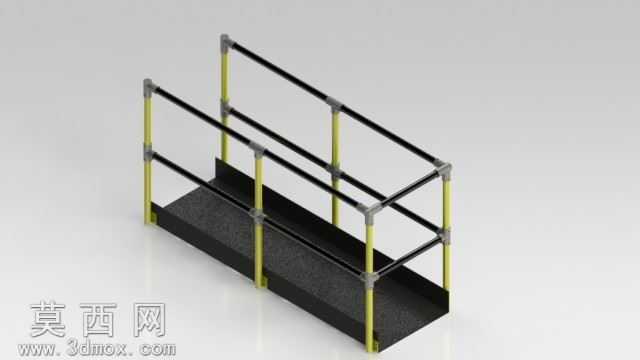

本作品为工业梯台配套防护扶手的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配设计思路完成整体结构搭建。建模初期先梳理工业防护扶手的通用设计规范，结合梯台的通行宽度、踏步高度匹配扶手的整体尺寸，先完成单根管材的基础特征建模：针对扶手的竖向支撑立柱、横向扶手横杆，分别采用拉伸凸台特征生成等径直管实体，针对管材连接位置的专用接头零件，通过多步拉伸、切除特征还原接头的卡扣式连接结构，确保接头与管材的配合尺寸完全匹配，装配时可实现无干涉的同轴配合。材质渲染阶段，针对不同部件匹配工业场景常用材质：竖向支撑立柱采用醒目的亮黄色喷塑金属材质，调整材质的粗糙度、反光度参数还原工业喷塑表面的半哑光质感；横向扶手横杆采用黑色防静电喷塑管材材质，模拟工业现场常用的防滑扶手表面效果；底部梯台踏板采用花纹钢板材质，通过纹理贴图还原钢板表面的防滑凹凸纹路，接头零件采用深灰色工程塑料材质，还原塑料连接件的哑光磨砂质感，整体渲染效果贴合工业现场的真实视觉表现。结构设计上，该扶手采用双侧三横杆防护布局，竖向立柱沿梯台侧边等距排布，每侧设置三根横向横杆分别对应扶手高度、中间防护高度、底部踢脚防护高度，完全符合工业操作平台的安全防护间距要求，底部与梯台踏板的连接位置预留了安装固定孔位，可直接适配螺栓安装的实际装配需求。建模过程中对所有零件添加了配合约束，包括管材与接头的同轴配合、端面重合配合，整体扶手与梯台踏板的位置配合，确保装配体可实现动态的干涉检查，验证所有零件无装配冲突，同时对关键尺寸添加参数关联，修改管材直径、立柱间距等核心参数时可快速驱动整体模型更新，适配不同宽度梯台的防护需求。细节处理上，还原了管材端口的封边结构、接头位置的加强筋特征，踏板边缘的折边结构也通过钣金特征完成建模，确保模型的结构细节完全符合实际加工工艺要求，可直接用于后续的工程图导出、生产加工参考。
