嵌入式三位数码管直流电压显示表头

　　这款三位数码管电压显示表头，是工业控制、DIY电子制作、小型机电设备面板上极为常见的电压监测部件，日常在各类低压供电设备、车载改装配件、小型电源模块、实验测试台架上都能见到同款结构的产品，核心作用是直观实时呈现回路直流电压数值，无需外接额外显示终端，操作人员扫一眼就能掌握供电状态，快速判断欠压、过压等异常工况。

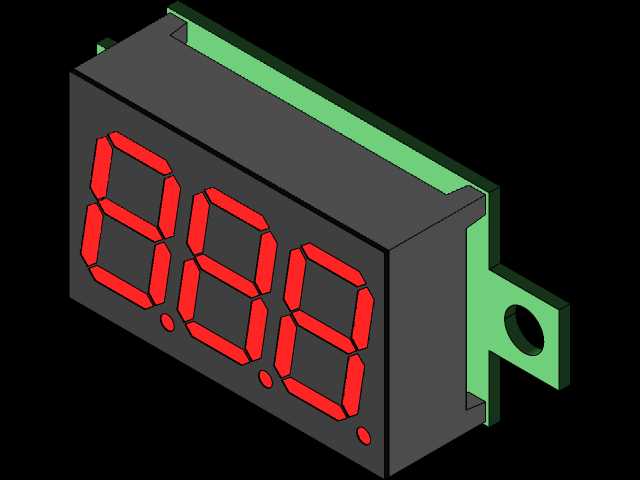

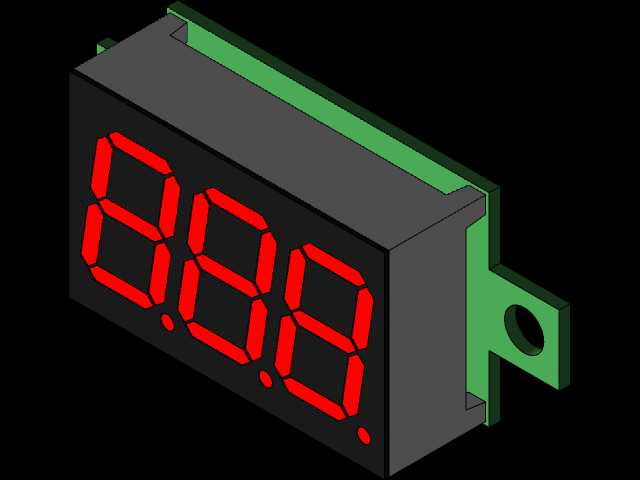

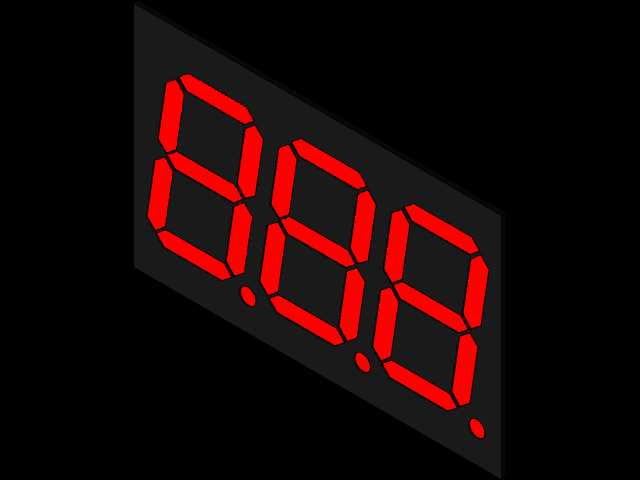

　　从结构设计来看，整体采用三件式拼接结构，没有冗余的外接导线建模，所有安装配合尺寸都按照市面流通的通用款实物做了精准还原，做设备面板开孔设计时可以直接参考模型的外轮廓边界，不用反复核对实物样品的公差。主体显示面为黑色哑光塑壳，内嵌三位高亮红色七段数码管，数码管段码边缘做了轻微的遮光倒角，避免强光环境下出现串光导致读数模糊的问题，每一位数码管右下角预留了小数点显示位，可根据量程需求切换小数点位置，适配不同电压测量范围的显示需求。

　　壳体背部延伸出绿色PCB安装固定耳，固定耳上开有标准圆形安装孔，安装时既可以通过面板开孔将显示端嵌入设备面板正面，用卡扣卡在面板内侧，也可以通过固定耳的孔位打螺丝锁紧在安装支架上，两种安装方式的配合间隙在模型里都做了还原，不会出现建模时干涉卡滞的问题。壳体侧面做了细微的导向卡扣，嵌入面板时能顺着卡扣滑入到位，避免装歪导致显示面和面板不齐平。

　　做结构设计时，这类小型显示部件往往容易被忽略安装边界，很多新手建模时只做显示面的外观，漏掉背部PCB的突出尺寸和固定耳的位置，导致实际装配时和内部的其他电路板、接线端子产生干涉，这个模型完整还原了从显示面到背部固定端的全部外轮廓，包括PCB板的厚度、安装耳的突出长度、壳体的侧壁厚度都和实物一致，不管是做整机装配的干涉检查，还是做面板开孔的定位参考，都能直接复用。在小型充电设备、低压控制柜、实验电源、车载电压监测装置的设计中，这类表头是成本极低且实用性极强的状态显示部件，不需要复杂的通讯协议，直接接入被测电压回路就能工作，安装占用空间小，显示清晰度高，在低压直流供电的各类机电设备中适配性极强。
