微控制器MCP23017IO扩展板结构设计

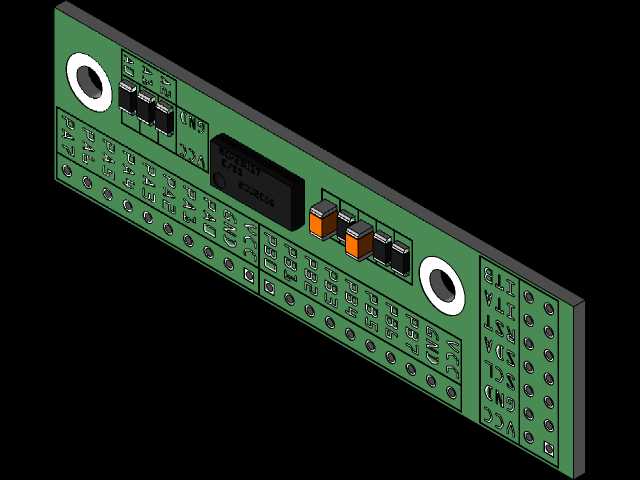

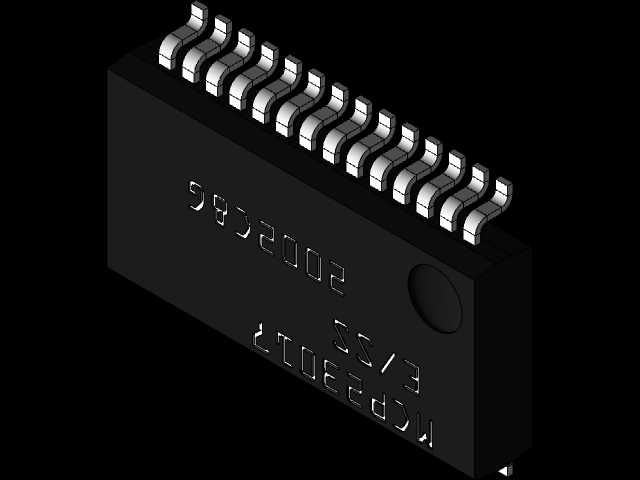

　　在嵌入式开发与小型工控设备搭建场景中，IO口资源不足是很多工程师都会遇到的实际问题，这款MCP23017IO扩展板正是为解决这类需求设计的功能模块。不同于常见的PCF8574扩展方案，该模块预留了更多IO引脚，同时支持中断功能与多种工作模式切换，能够适配更多复杂的外设连接场景，不管是做小型实验装置的信号采集扩展，还是工业现场简易传感节点的端口扩容，都能稳定满足使用需求。从结构设计来看，整个模块以PCB板为承载基底，板上集成了IC主控芯片、电阻、电容等核心元器件，阻容元件与主芯片采用分区布局，避免信号走线之间的互相干扰。如果工程师需要自行组装该模块，定位设计是需要重点关注的部分：主IC通过两个宽度匹配的定位结构固定，

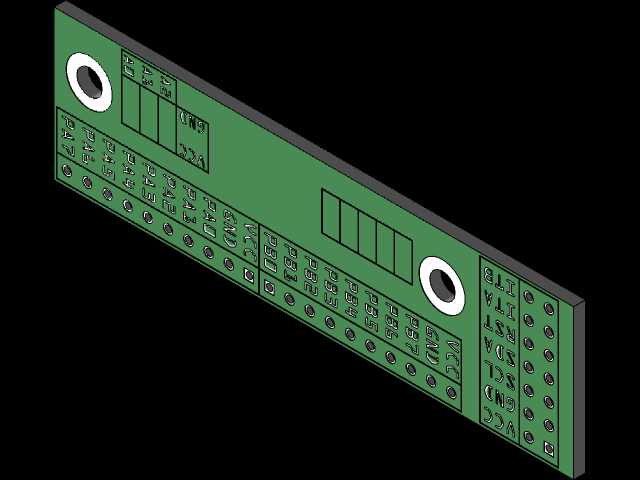

　　被夹持在板身两侧的两层丝印之间，底部与PCB边缘的丝印边界对齐，能够保证焊接时芯片不会出现偏移，避免引脚连锡、虚焊等装配问题。板上的电阻、电容元件排布也遵循统一的行配置规则，以每个元件对应的丝印层之间的两个宽度配合位为中心对齐，不管是手工焊接还是回流焊加工，都能快速对位，提升装配效率。板身两端预留了圆形安装固定孔，孔位边缘做了金属化包边处理，安装时可以通过铜柱或者螺丝直接固定在设备壳体或者安装支架上，固定孔的位置避开了板上的走线与元件焊盘，不会因为安装挤压造成线路短路。板侧的排针引脚按照功能分区排布，电源、信号、中断引脚分别集中排列，接线时可以快速区分功能引脚，减少接线错误的概率。整个板型采用狭长的矩形设计，宽度较窄，

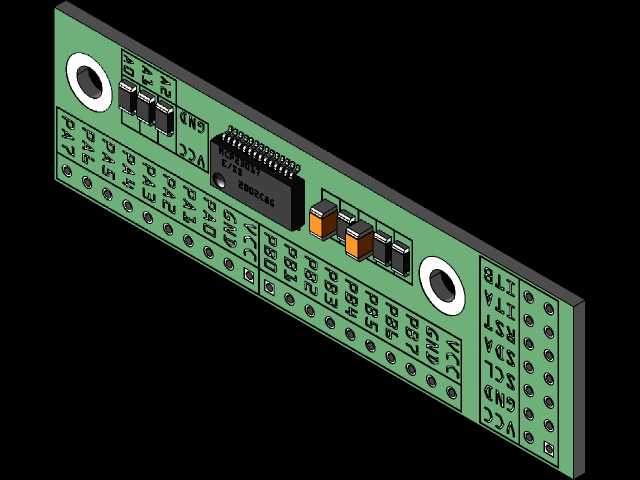

　　能够适配安装空间局促的小型设备内部，不会占用过多的柜内空间。建模过程中对板上每一个元件的尺寸、焊盘大小、丝印位置都做了精准还原，包括拨码开关、接线端子这类细节结构的尺寸公差都控制在合理范围内，工程师在做设备整体装配干涉检查时，可以直接调用该模型进行布局验证，不需要再单独绘制扩展板的轮廓模型，能够有效缩短设备开发的结构设计周期。
