17×12规格单极单掷翘板摇臂开关结构

　　这类小尺寸翘板摇臂开关，是低压电控回路里极为常见的手动通断控件，日常能在小型工控终端、桌面测试设备、家用小电器、车载改装电控单元、便携机电设备的操作面板上见到它的身影，核心作用就是通过人工拨动摇臂的动作，直接控制单路负载回路的通断状态，不需要额外的中间继电器做信号中转，属于直接操作型的主令控件。本次建模的开关安装开孔边界为17mm×12mm，属于紧凑型面板安装件，设计时首先要匹配面板开孔的公差要求，开关本体的卡扣定位结构要能适配常规1-2mm厚度的设备面板，安装后不会出现松脱、晃动的问题，插拔端子的位置要预留足够的接线操作空间，避免装配时导线和周边结构件产生干涉。从功能参数匹配角度，

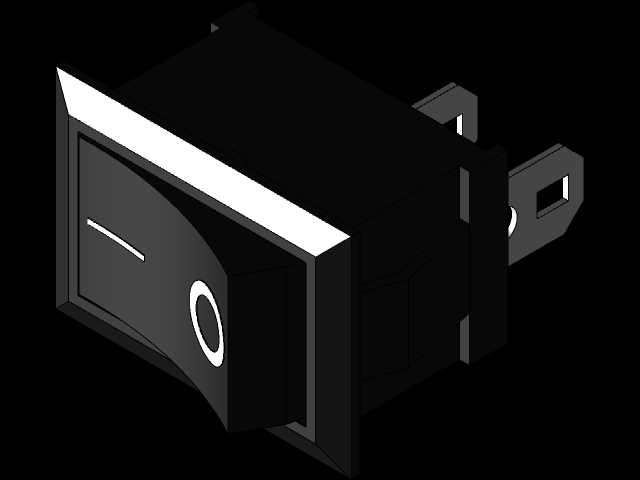

　　这款开关适配6A 250V交流回路或是10A 125V交流回路的通断需求，建模时特意还原了两个接线端子的结构形态，端子的开孔尺寸、插拔导向角度都参照实物的接线要求做了还原，方便后续做整机布线设计时直接调用，不需要额外调整端子的对接位置。整个模型拆分为三个独立的solidworks零件进行装配，分别对应外壳基座、翘板拨杆、内部定位卡扣结构，拆分逻辑完全参照实物的装配层级，拨杆的摆动行程做了限位约束，和实际产品的操作角度保持一致，不会出现超程转动的错位问题。建模过程中特意对顶部拨杆的微小工艺圆角做了简化处理，这类细节不影响安装匹配、结构干涉检查的核心设计需求，做适当忽略可以降低模型的冗余面数，提升大装配体下的运行流畅度。

　　做设备面板布局设计时，这类开关的安装间距要预留至少5mm的操作间隙，避免相邻开关操作时出现误触，开关本体的后部深度要和设备内腔的结构做匹配，不能和内部的PCB板、走线槽产生碰撞，端子的接线方向要顺着走线的排布方向，减少导线的弯折应力，提升长期使用的可靠性。
