房车露营用125V30A接地RV电源接插件

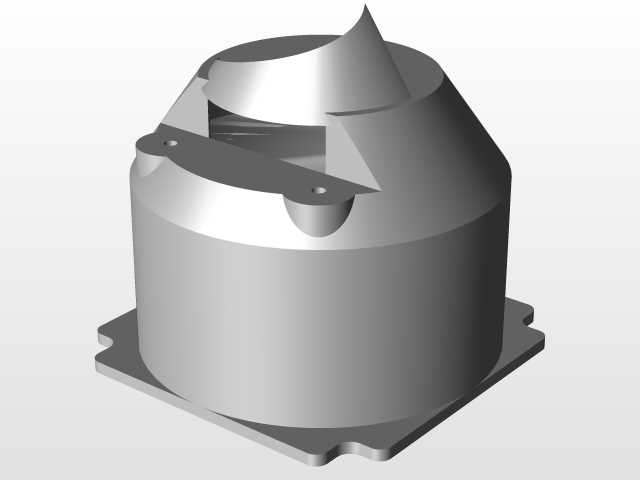

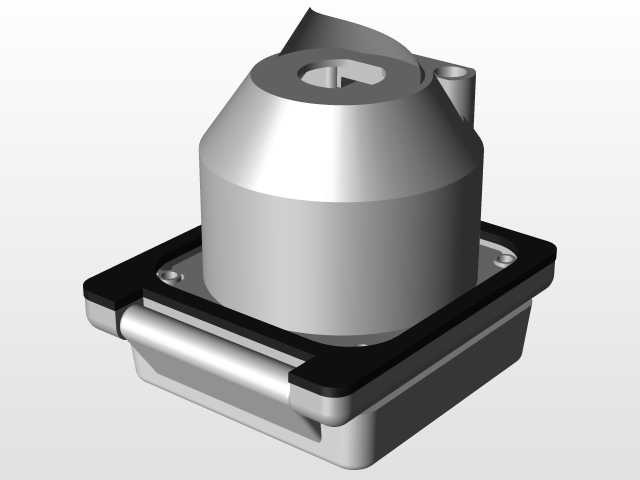

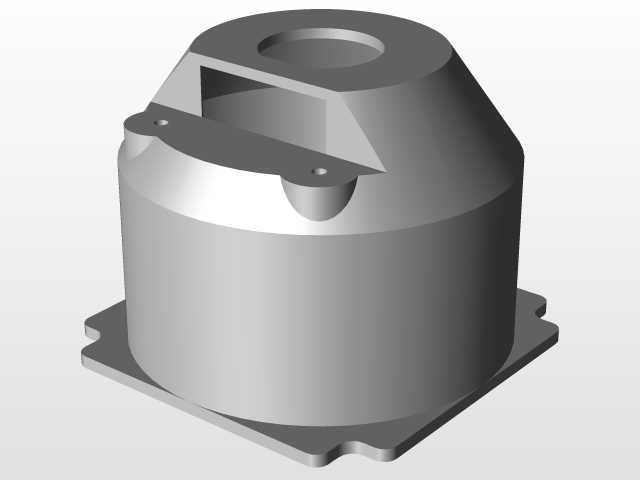

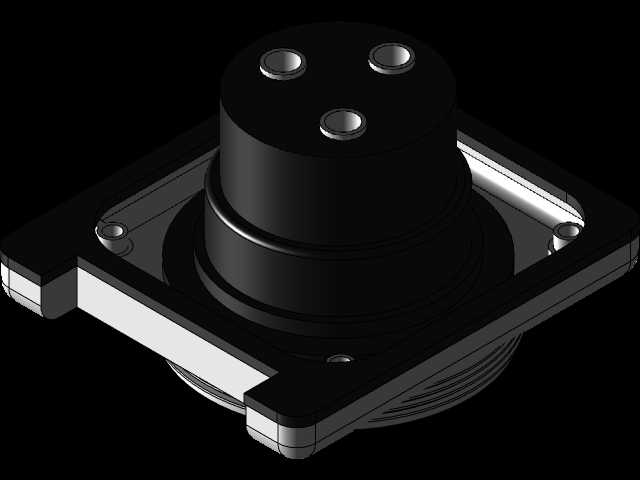

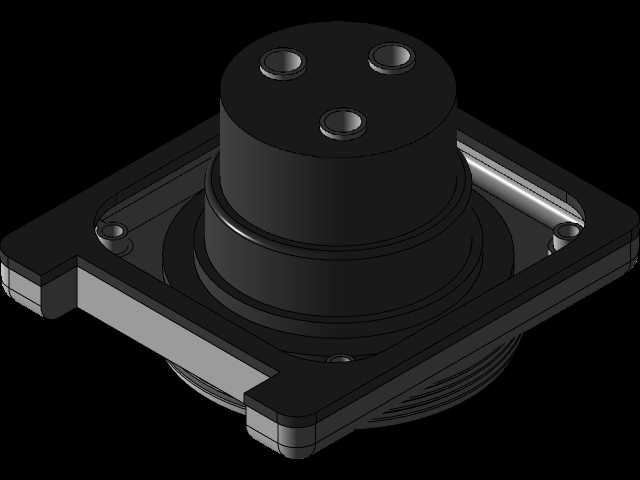

　　这类接地电源接插件主要应用在自行式房车、拖挂露营车的外接市电接入场景，是营地供电端与车载配电系统之间的核心连接部件，承担着交流电能传输与接地保护的双重作用，避免车载用电设备出现漏电风险，保障户外旅居场景下的用电安全。从结构设计来看，接插件采用方形法兰安装基座，基座四周预留了对称分布的安装孔位，可直接通过螺栓固定在房车车身外侧的预埋安装板上，安装时需要注意法兰面与车身钣金之间加装密封胶圈，防止雨天行车或者高压冲洗车身时，水流顺着安装缝隙渗入车内配电舱。插芯部分采用三极同轴布局，三个圆柱形插套呈等边三角形排布，其中直径稍大的插套为接地极，其余两个为火线、零线极，这种防呆排布可以避免接插时出现极性反接的问题，插套外围做了阶梯式绝缘凸台，

　　插合时凸台会先嵌入对接插座的绝缘凹槽内，杜绝插合过程中裸露带电体的风险。接插件的主体绝缘外壳采用耐候性工程塑料注塑成型，可承受户外长期紫外线照射、高低温交变环境，不会出现壳体脆化、绝缘性能下降的问题，金属导电部件采用铜合金镀镍处理，既保证了导电接触的低电阻特性，也能抵御沿海营地高盐雾、高湿度环境带来的腐蚀，减少长期使用后的接触不良故障。设计过程中需要严格把控插合面的尺寸公差，插套的中心距偏差要控制在0.1mm以内，保证与营地标准插座的插拔顺畅度，既不会出现插拔过松导致的接触打火，也不会因为插拔过紧造成用户操作困难。法兰基座的厚度要匹配常见房车车身外板的安装间隙，基座背部的接线端预留了足够的线缆弯折空间，

　　适配不同线径的车载供电线缆接入，接线部位设置了防拉脱压线结构，避免车辆行驶过程中线缆晃动拉扯导致的接线松脱。这类接插件在替换选型时，除了匹配额定电压电流参数，还要核对法兰安装孔的中心距、插极的排布尺寸，避免出现安装孔位不对、无法插合的问题，建模时需要重点还原安装法兰的边界尺寸、插极的相对位置、绝缘壳体的阶梯结构，为后续的安装适配、结构改进提供准确的三维参考。
