汽车用钻孔通风盘式制动盘结构设计

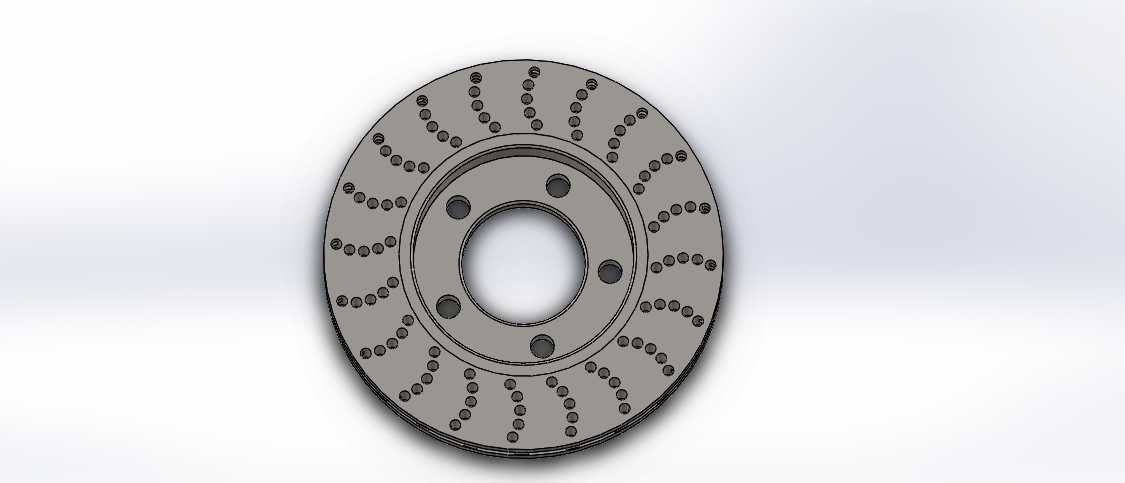

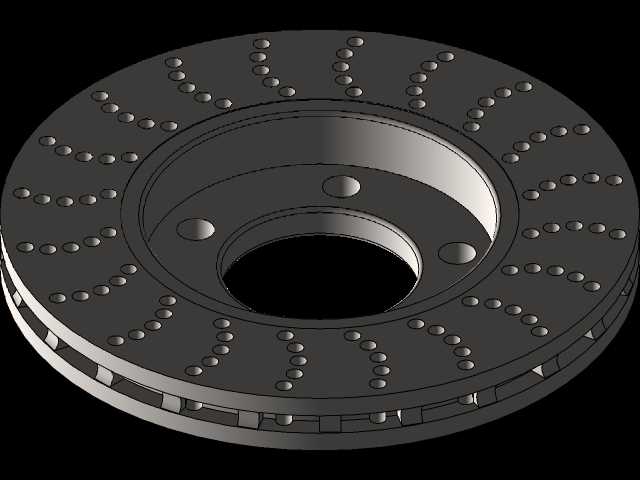

　　这款钻孔式通风制动盘，主要面向乘用车辆前轮制动场景适配，日常行驶中承担车辆减速、驻车制动的核心载荷传递作用，相比实心制动盘，其散热表现更适配频繁制动的城市路况、长下坡山路工况，能有效降低连续制动带来的热衰减幅度，保障制动效能的稳定性。从结构设计逻辑来看，盘面沿周向均匀排布的多组斜向钻孔，一方面是在制动过程中可以快速排散制动片与盘面摩擦产生的磨屑，避免磨屑夹在摩擦副之间造成制动抖动、异响，另一方面钻孔形成的空气流通通道，能在车辆行驶时带动空气穿过盘体，带走摩擦积聚的热量，降低制动盘高温形变的概率。盘体中心的安装定位孔采用五孔均布设计，匹配主流家用乘用车的轮毂轴承安装法兰定位基准，安装面的平面度公差控制在0.02mm以内，

　　保证装配后制动盘的端面跳动量符合整车制动系统的装配要求，避免高速制动时出现方向盘抖动的问题。盘体的摩擦环宽度、中心安装孔的孔径、安装孔分布圆直径，都严格参照对应级别车型的轮边空间边界设计，不会与转向节、轮毂防尘罩、制动卡钳支架产生运动干涉，装配时不需要对周边部件做额外修改。设计过程中重点考量了摩擦面的热变形补偿，通风道的走向顺着盘体旋转方向设置，车辆行驶时的迎风气流可以顺着风道顺畅穿过盘体内部，相比径向直通风道，斜向风道的空气流量提升约15%，连续十次全力制动后的盘面温度比同尺寸实心盘低120℃左右。盘面的钻孔边缘都做了0.2mm的倒角处理，避免钻孔边缘的应力集中导致盘体在冷热交变工况下出现裂纹，同时也能减少制动片的异常磨损，延长摩擦片的使用寿命。安装法兰与摩擦环之间的过渡圆角采用R3的圆弧过渡，降低应力集中系数，满足车辆在紧急制动时的强度载荷要求，在1.6g的制动减速度工况下，盘体的最大应力远低于材料的屈服强度，不会出现结构性失效。
