压型辊组工业辊压成型配套辊件结构

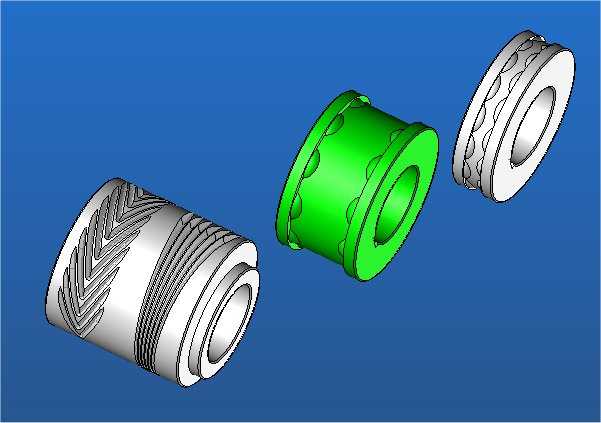

　　这套压型辊组件主要应用于连续辊压成型生产线，常见于金属薄板压纹、型材冷弯、包装材料压花、板材表面定型等工序段，是辊压设备中直接与加工物料接触、完成型面复刻的核心执行部件。整套组件包含三只功能各异的辊体，分别承担不同的工序作用：左侧带有人字纹沟槽的辊体为主动压花辊，辊面加工的连续人字斜向沟槽，可在压合过程中增大与物料的接触摩擦力，避免物料进给过程中出现打滑偏移，同时在物料表面压出连续的人字防滑纹路，这类纹路常见于防滑金属板、包装封边材料的表面加工，沟槽的深度、角度经过匹配设计，保证压出的纹路深浅一致，无断纹、叠纹缺陷。中间的绿色衬辊为承压缓冲辊，辊体采用带凸缘的筒式结构，两端的凸缘可在安装时嵌入机架的定位槽内，限制辊体的轴向窜动，

　　辊身外圆可包覆聚氨酯或者橡胶材质的衬层，在压合过程中提供合适的弹性缓冲，避免刚性压合导致的物料表面压裂、辊面崩损，同时可以补偿辊系的微小形位误差，保证整幅宽度上的压合力均匀。右侧带波浪形环槽的辊体为侧边成型辊，主要用于物料侧边的压型封边，环槽的轮廓与待加工物料的侧边截面完全匹配，压合过程中可将物料侧边压出连续的波浪形加强结构，提升成型后型材的侧边刚度，避免后续裁切、转运过程中出现侧边卷边变形。从设计角度来看，三只辊体均采用中空筒式结构，在保证辊身刚度满足压合载荷要求的前提下，尽可能降低辊体自身重量，减少转动惯量，降低驱动电机的负载，同时中空结构可通入导热介质，适配需要加热压型的加工工况，比如塑料膜压花、热熔胶复合压型等场景。

　　辊体两端的轴颈尺寸按照标准辊系安装座的尺寸匹配设计，安装时可直接适配常用的带座外球面轴承，无需额外加工转接结构，辊身的工作宽度、直径均按照常规窄幅辊压线的安装边界设计，可直接替换现有生产线上同规格的老旧辊件，无需对机架、驱动系统做改造。辊面的型面加工精度控制在合理公差范围内，保证压型过程中型面的贴合度，避免出现局部压不实、压型轮廓走形的问题，各辊体的同轴度、圆跳动公差满足中高速辊压线的运行要求，长时间运行不会出现辊面跳动导致的压型纹路周期性深浅变化。
