蜗壳式旋转流体输送泵结构设计

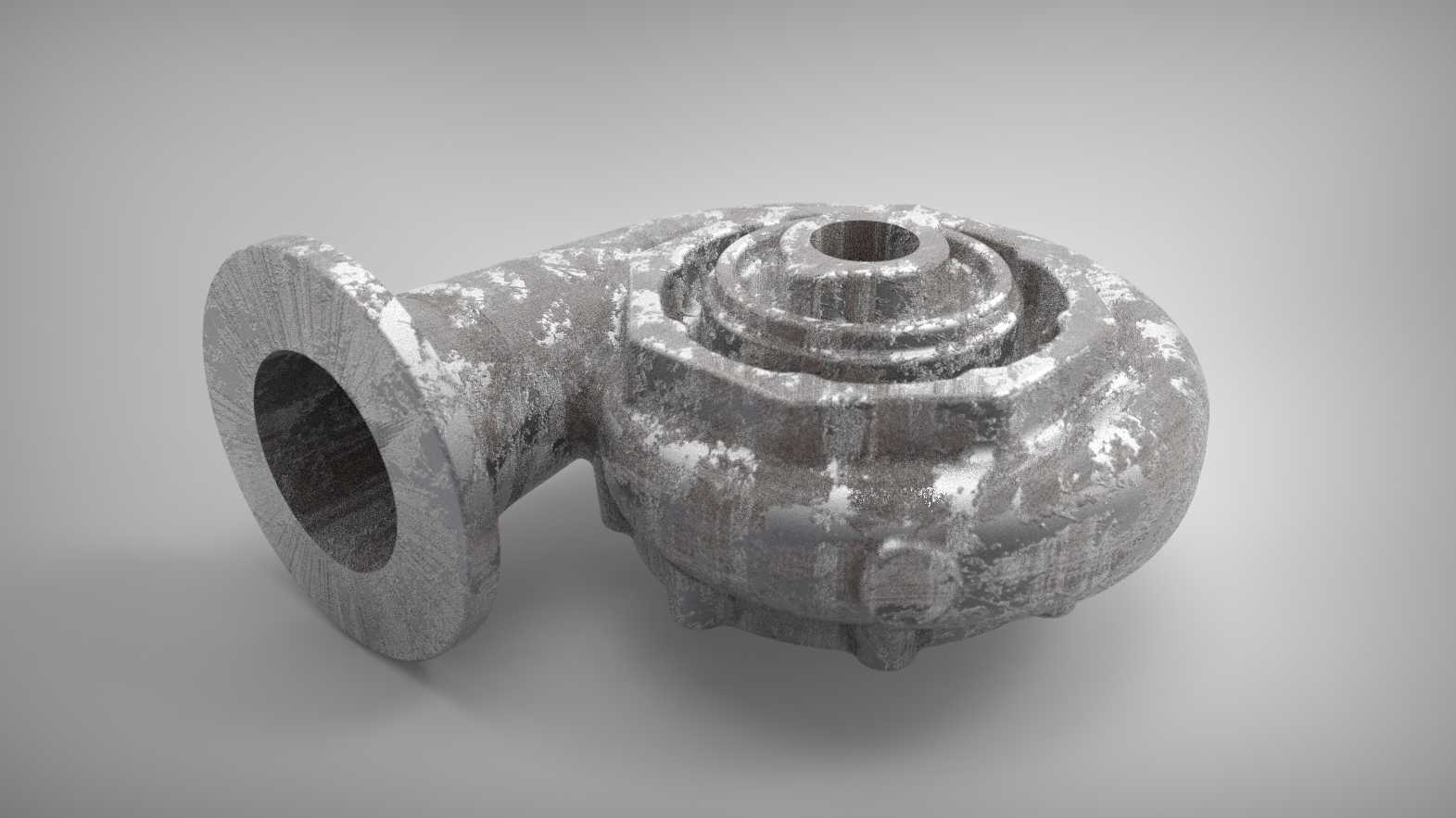

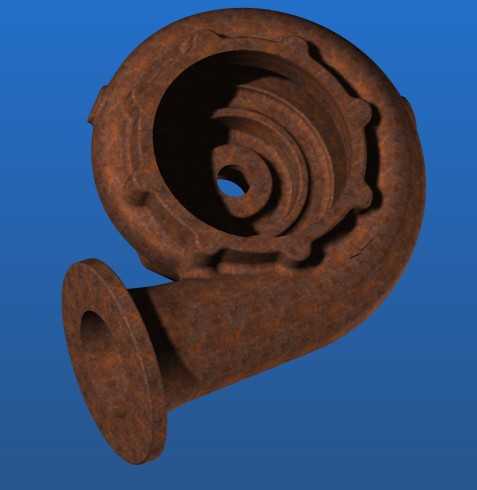

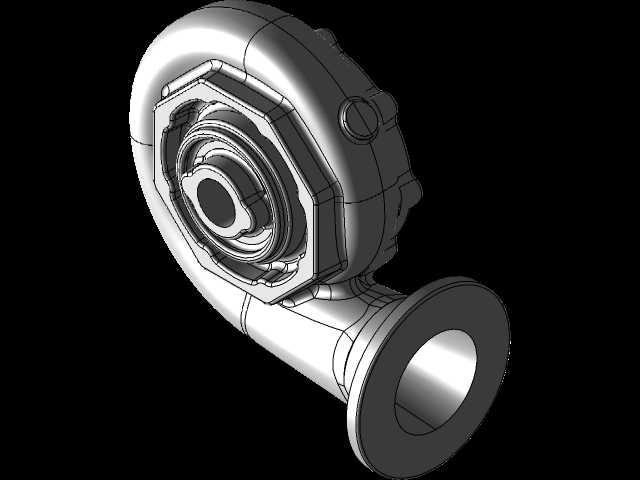

　　该旋转泵为单级悬臂式离心泵结构，核心过流部件采用螺旋形蜗壳设计，整体流道沿叶轮周向做渐扩式延伸，可将叶轮甩出的高速流体动能逐步转化为压力能，降低流体在泵腔内的湍流损耗，适配清水、低粘度工业流体的输送工况，常见于市政供水、循环冷却系统、轻工生产流体输送、中小型给排水管网等场景。从结构设计逻辑来看，泵体入口采用轴向直段法兰连接结构，法兰端面预留标准密封槽位，可适配常规平垫或O型圈密封，入口流道做圆弧过渡处理，避免流体进入叶轮前出现预旋或局部涡流，降低入口气蚀风险。泵体蜗壳的断面面积沿流体旋转方向逐步增大，匹配叶轮出口的流体流量分布规律，保证各断面的流体流速均匀稳定，减少径向力对叶轮轴系的不平衡载荷，延长轴承与机械密封的使用寿命。

　　安装边界层面，泵体出口为垂直向上的法兰接口，与入口轴线呈90度布置，法兰螺栓孔位采用跨中分布设计，可适配同通径的标准工业管道连接，泵体外侧的加强凸筋沿蜗壳径向均匀分布，既可以提升泵体在高压工况下的结构刚度，避免承压变形，也可作为安装定位的辅助基准，方便现场安装时的找正操作。叶轮腔的内壁做光滑圆弧过渡，无明显的直角拐点，可减少流体在腔体内的沿程阻力，同时预留的叶轮安装间隙符合常规清水泵的设计规范，既避免叶轮与泵体发生刮蹭，也可减少间隙泄漏带来的容积效率损失。泵体的壁厚设计按照公称压力1.6MPa的承压标准计算，蜗壳最薄处壁厚满足长期承压的强度要求，外侧的安装脚位与泵体一体铸造成型，可直接通过螺栓固定在公用底座上，

　　安装时需保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免运行时出现异常振动。从流体特性适配来看，该结构的旋转泵适合输送不含固体颗粒的清洁流体，过流表面的流线型设计可降低流体对泵壁的冲刷磨损，若更换适配的耐磨材质叶轮，也可用于输送含少量微小颗粒的工业废水，整体结构的易损件仅为密封件与叶轮，后期维护拆解时无需拆卸进出口管道，只需打开泵盖即可完成内部部件的更换，大幅降低现场运维的工作量。
