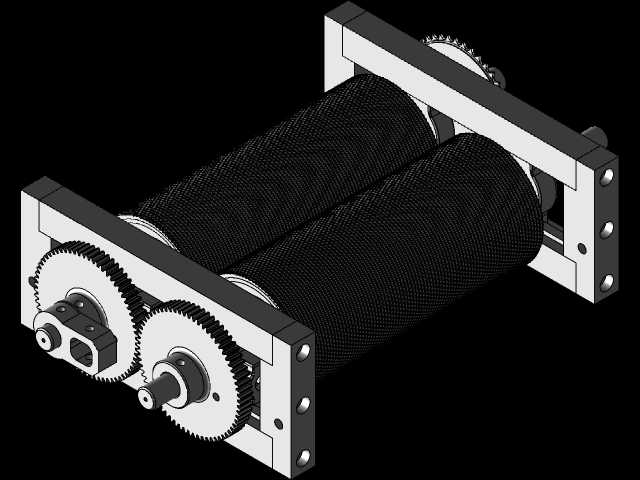

滚筒式蜂窝机滚子蜂窝结构设计

　　在蜂窝制品加工生产线上，滚筒式蜂窝机的核心执行部件直接决定了蜂窝基材的成型精度与连续生产稳定性，滚子蜂窝结构作为该类设备的核心功能单元，其设计合理性直接影响整条产线的运行效率与成品合格率。这类结构主要应用于蜂窝纸芯、蜂窝复合板材的连续成型工序，在瓦楞纸板深加工、轻质复合建材生产、包装缓冲材料制造场景中承担核心的基材展开、定型、输送功能，区别于传统的平铺式蜂窝成型结构，滚筒式排布的滚子蜂窝单元能够实现连续回转作业，避免了间歇式生产的启停冲击，适配高速连续生产线的运行需求。从功能特性来看，该结构通过多组滚子沿滚筒周向的有序排布，在回转过程中逐步对叠压后的基材进行错位撑开，使基材形成规则的正六边形蜂窝孔格，滚子的型面采用圆弧过渡设计，

　　避免了硬接触对基材纤维的拉扯损伤，同时滚子内部预留了润滑脂存储腔，可在长期连续运行中保持转动副的润滑状态，减少运维频次。设计过程中首先需要匹配生产线的额定运行速度，确定滚筒的有效工作直径与滚子排布密度，孔格尺寸由相邻滚子的中心距决定，在建模阶段需要对滚子的安装位进行公差链校核，保证所有滚子的外圆面跳动量控制在合理区间，避免运行过程中出现基材受力不均导致的孔格变形问题。安装边界方面，该结构两端采用标准轴承座与设备机架连接，输入端预留与传动链轮匹配的键槽连接位，滚筒的轴向长度可根据产线加工的基材幅宽进行适配调整，滚子与滚筒基体的连接采用快拆式卡装结构，当出现单个滚子磨损时可直接单独更换，无需拆解整个滚筒组件，大幅降低后期维护的停机时间。

　　在实际工况中，该结构需要承受基材撑开过程中的持续反作用力，因此滚筒基体采用厚壁无缝钢管加工成型，滚子表面做硬化处理，应对长期与基材摩擦带来的磨损问题，同时在结构设计时预留了调整间隙，可根据不同厚度基材的加工需求，微调滚子的伸出量，适配不同克重基材的成型参数，保证不同规格产品的孔格均匀度达标。
