内嵌流道式T形管路接头结构设计

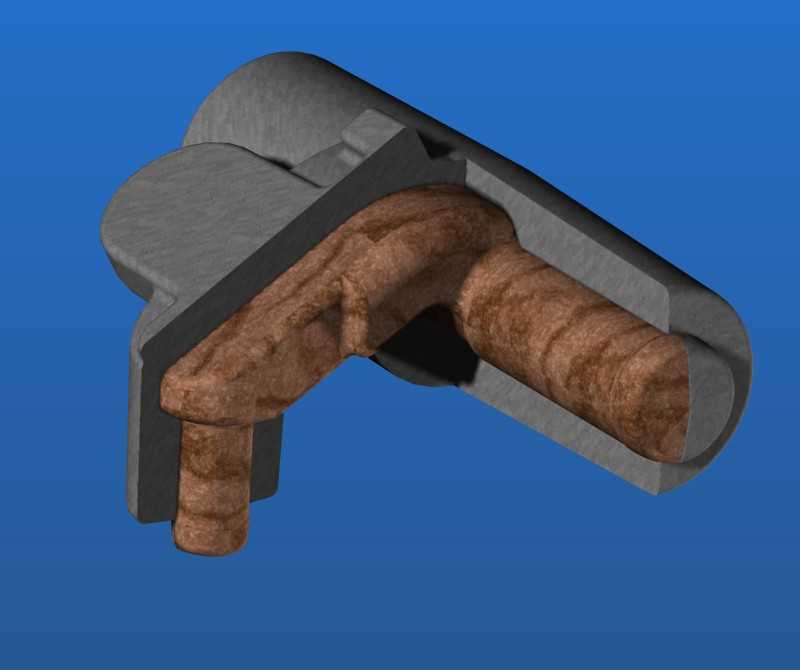

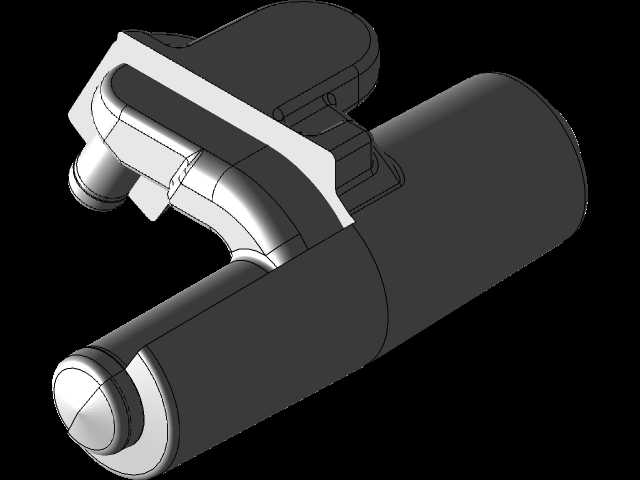

　　这款T形接头主要面向低压流体输送场景的管路转接需求，常见于小型气动控制回路、低压给排水支路、实验台流体管路布设等工况，用来实现单路流体的双向分流，或是两路流体的合流输送，是管路系统里实现管路走向变更、支路拓展的核心基础连接件。从结构设计来看，接头采用了外包硬质壳体加内嵌流道芯的双层结构，外层壳体选用刚性较高的结构材质，承担安装定位、外力承载的作用，安装时可通过壳体外侧的卡位结构与配套管路接头快速卡接固定，不需要额外焊接或是螺纹攻丝操作，能大幅缩短现场管路装配的工时。内嵌的流道芯采用内壁光滑的材质成型，流道转角处做了大圆弧过渡处理，没有直角折角带来的流阻突变问题，能有效降低流体流经接头时的压力损失，同时减少流体介质在转角处的残留堆积，

　　适配带微小固体颗粒的流体输送场景时，也不容易出现流道堵塞的问题。设计过程中优先考虑了安装边界的适配性，接头三个外接端口的同轴度公差控制在0.1mm以内，三个端口的中心距按照常规低压管路的通用安装间距设定，能直接适配市面上同规格的快插管路接头，不需要额外加工转接件。接头整体的外形轮廓做了倒角处理，没有尖锐的外凸棱角，在狭小的设备内部舱室布设管路时，不会刮蹭周边的线缆或是其他薄壁管路部件，降低装配过程中周边零部件受损的概率。从安装适配的角度，接头的轴向安装尺寸预留了足够的插拔行程，安装时只需要将配套管路插入对应端口到底，即可通过壳体内部的密封结构实现端面密封，常规1MPa以内的工作压力下不会出现渗漏问题。日常维护时，

　　只需要按压壳体外侧的解锁卡扣即可快速拔出管路，不需要借助专用拆装工具，能大幅降低后期管路维护、支路改线的操作难度。流道芯与外层壳体之间采用过盈配合加密封胶填充的装配方式，完全隔绝了两层结构之间的缝隙，避免流体渗入两层结构的间隙中长期积存造成材质腐蚀，有效提升接头在潮湿、有弱腐蚀性介质工况下的使用寿命。针对不同的流体输送场景，该结构可以通过更换内嵌流道芯的材质来适配不同的介质特性，不需要改动外层壳体的安装尺寸，就能实现从普通清水输送到弱化学试剂输送的场景适配，具备较强的通用适配性。
