带立式操控台的工业振动给料槽结构

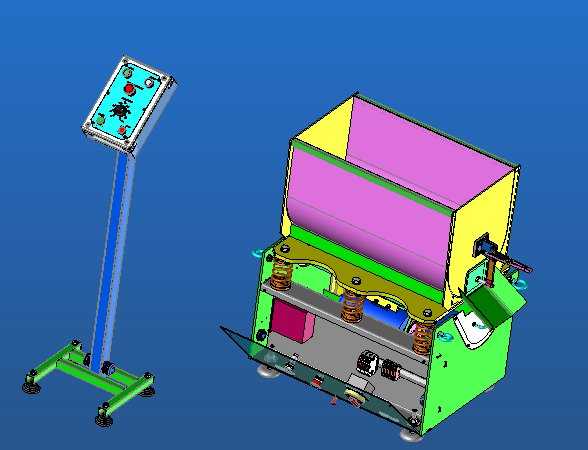

　　这套振动给料结构常见于零散颗粒、小块状物料的短距离均匀输送场景，在五金零件分拣、食品原料输送、小型矿石给料、注塑件出料工位都有广泛适配空间，核心作用是依靠可控的高频小幅振动，让料槽内的物料沿设定方向匀速移动，避免物料堆积卡滞，同时可通过振动参数调整匹配不同物料的输送节奏。整套结构分为立式操控台与振动槽主体两个独立单元，操控台采用落地式安装设计，底部为十字形方管焊接支架，四个支脚配置可调脚杯，可适应不平整的车间地面，安装时需保证操控台与振动主体预留至少300mm的操作间距，避免设备运行振动影响操控元件稳定性，操控面板倾斜布置在立杆顶端，操作高度适配成年操作人员站立作业的视线与手部操作范围，面板上集成启停开关、急停按钮、

　　振动频率调节旋钮，可直接在工位旁完成参数调整与紧急停机操作。振动槽主体的上部为敞口式料仓结构，料仓侧壁采用折边焊接成型，进料端宽度大于出料端，可承接上游设备落下的批量物料，料仓内侧做光滑过渡处理，减少物料挂壁残留；料仓下方为振动承载平台，平台与下部固定机架之间均匀布置四组圆柱螺旋压缩弹簧，作为减振支撑元件，弹簧的选型匹配整机振动重量与振动频率，既保证振动能量集中作用于上部料槽，又避免振动传递到地面影响周边设备。振动驱动组件布置在机架内部的封闭腔体内，通过偏心块旋转产生的激振力带动上部平台做定向振动，出料端设置倾斜导料溜槽，可将振动输送过来的物料精准导入下游接料设备或料箱，溜槽角度设置为35度，兼顾物料滑落速度与防溅效果。

　　设计过程中重点考量了振动参数的匹配性，弹簧的刚度与预压缩量经过反复校核，避免运行过程中出现共振偏移，同时机架底部同样配置可调脚杯，可整体调整设备水平度，保证振动方向始终与物料输送方向一致，设备整体占地面积约1.2平方米，安装时无需额外预埋地脚螺栓，放置在硬化地面调整水平后即可接线使用，适配多工位灵活转场的生产需求。
