立式数控设备柜体结构三维设计方案

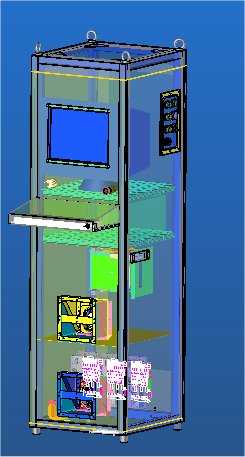

　　这款立式数控设备柜体的结构设计，核心围绕车间加工场景下的设备集成需求展开，日常应用在精密零件加工、小型工件数控工序处理的生产工位，承担着容纳数控系统、驱动模块、电气元件、加工执行组件的核心载体作用。从结构布局来看，柜体采用方通焊接框架作为受力基底，外部覆盖冷轧钢板折弯成型的蒙皮，整体为立式长方体布局，底部预留调平脚轮安装位，既满足车间内短距离移位的需求，也能在固定工位通过调平螺栓抵消地面平整度误差，避免内部精密组件受振动影响出现精度偏移。柜体正面上部预留嵌入式人机交互屏安装位，屏幕下方设置可抽拉的操作键盘托板，托板采用三节重载导轨支撑，抽拉行程覆盖操作人员站立操作的舒适区间，收回后可完全嵌入柜体正面，避免车间通行时发生磕碰。

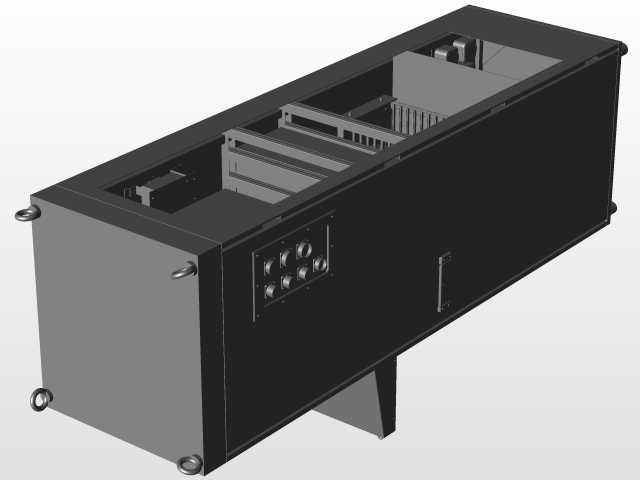

　　柜体内部采用分层隔板设计，每层隔板预留走线孔与散热通风槽，上层空间用于安装数控系统主机、IO模块等控制类元件，中层布置驱动电源、伺服放大器等功率组件，下层预留加工执行机构的安装空间，各层隔板高度可根据元件尺寸灵活调整，适配不同配置的数控组件安装需求。柜体侧面设置可拆卸的维护门板，门板与框架采用快拆锁扣连接，日常维护时无需完全拆卸门板即可快速触达内部元件，柜体顶部预留吊环安装孔，满足设备整体吊装转运的受力要求，吊装位置经过受力校核，可承受整柜满载元件后的总重量，避免吊装过程中出现柜体变形。设计过程中重点考量了电气安全与散热需求，柜体框架预留接地端子安装位，各金属蒙皮与框架之间保证导电连续性，避免静电积累影响数控系统运行稳定性；

　　柜体背部设置阵列式通风孔，对应内部功率元件的安装位置预留散热风机安装位，可形成下进上出的散热风道，保证长时间连续加工时柜内温度维持在元件允许的工作区间。柜体的安装边界充分考虑了车间常规工位的空间限制，整体宽度适配单人操作的作业半径，深度方向预留了与后方走线槽、气源管路的安装间隙，无需额外改造车间工位布局即可直接部署，柜门开合角度覆盖120度以上，保证内部元件更换、线路检修时有足够的操作空间，不会因为开门角度受限影响维护效率。
