适配航拍无人机的外转子无刷动力电机

　　这款外转子无刷直流电机主要面向小型多旋翼航拍无人机的动力系统配套场景，是消费级航拍飞行器核心动力输出部件，也可适配小型固定翼航模、桌面级小型动力传动实验装置的动力源使用。从结构设计逻辑来看，其采用双层单线定子绕组排布方案，在定子槽内做了埋置深度优化，既能够提升绕组槽满率，也能拓宽定子铁芯的散热接触面积，避免长时间大油门工况下绕组积热导致的退磁、效率衰减问题；单线并绕的定子工艺省去了多股线并绕的接头焊接环节，降低了绕组内阻离散性，能保证同批次电机的KV值、出力特性保持高度一致，减少多旋翼飞行器因动力差导致的姿态校准难度。输出轴端采用加长螺纹结构，可直接适配标准螺旋桨的锁紧安装，无需额外加装转接轴套，

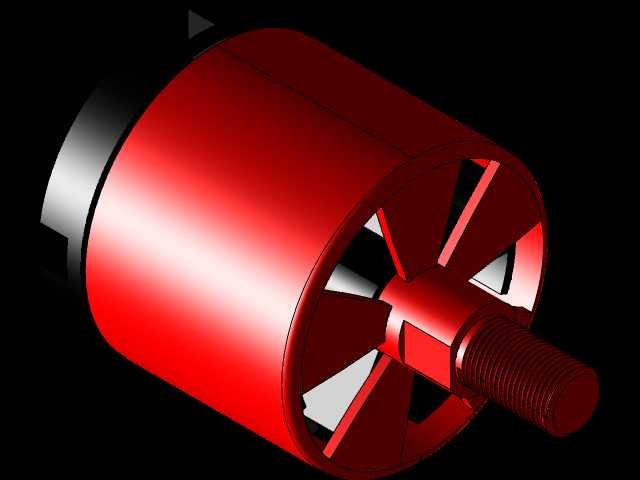

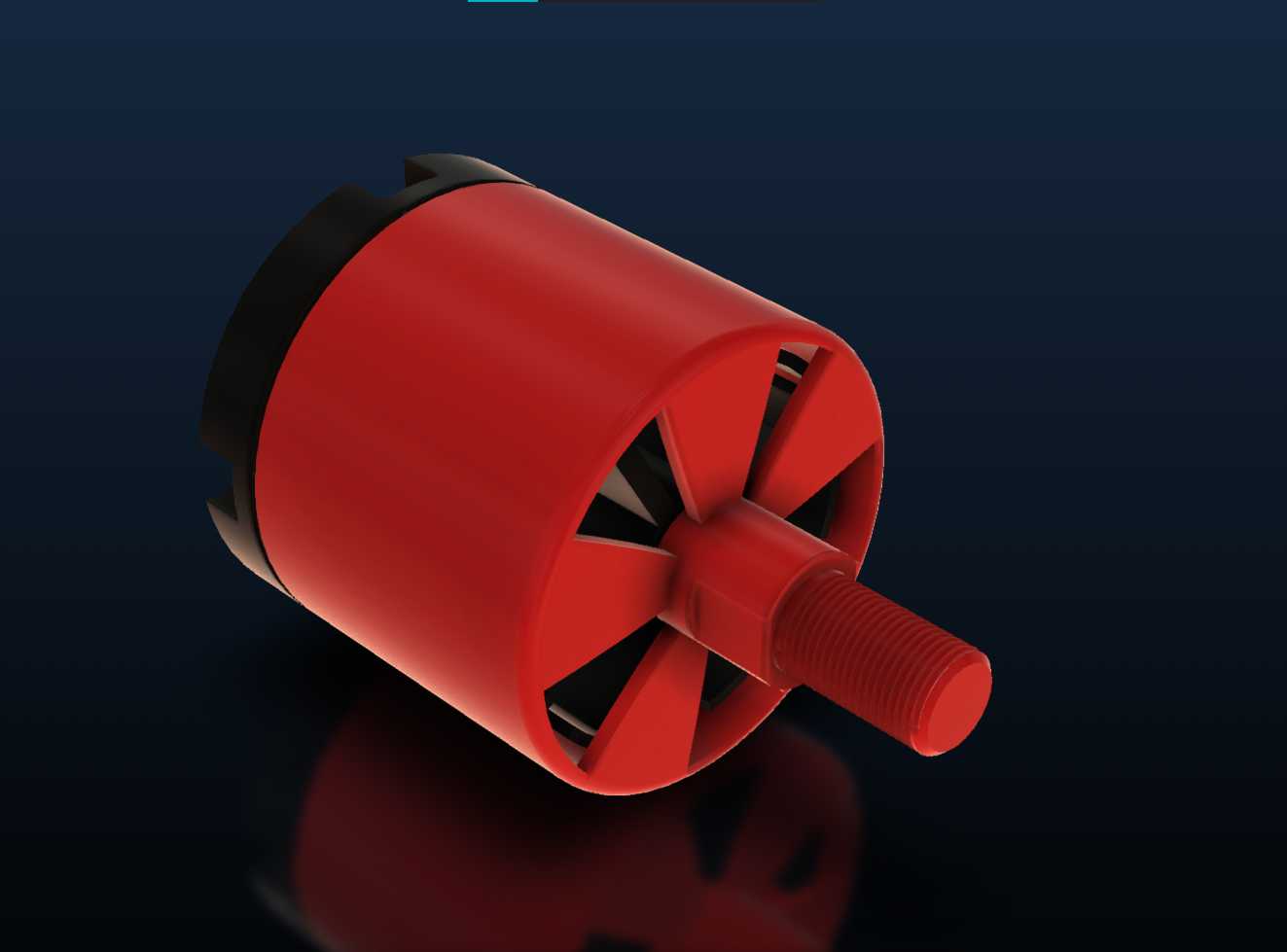

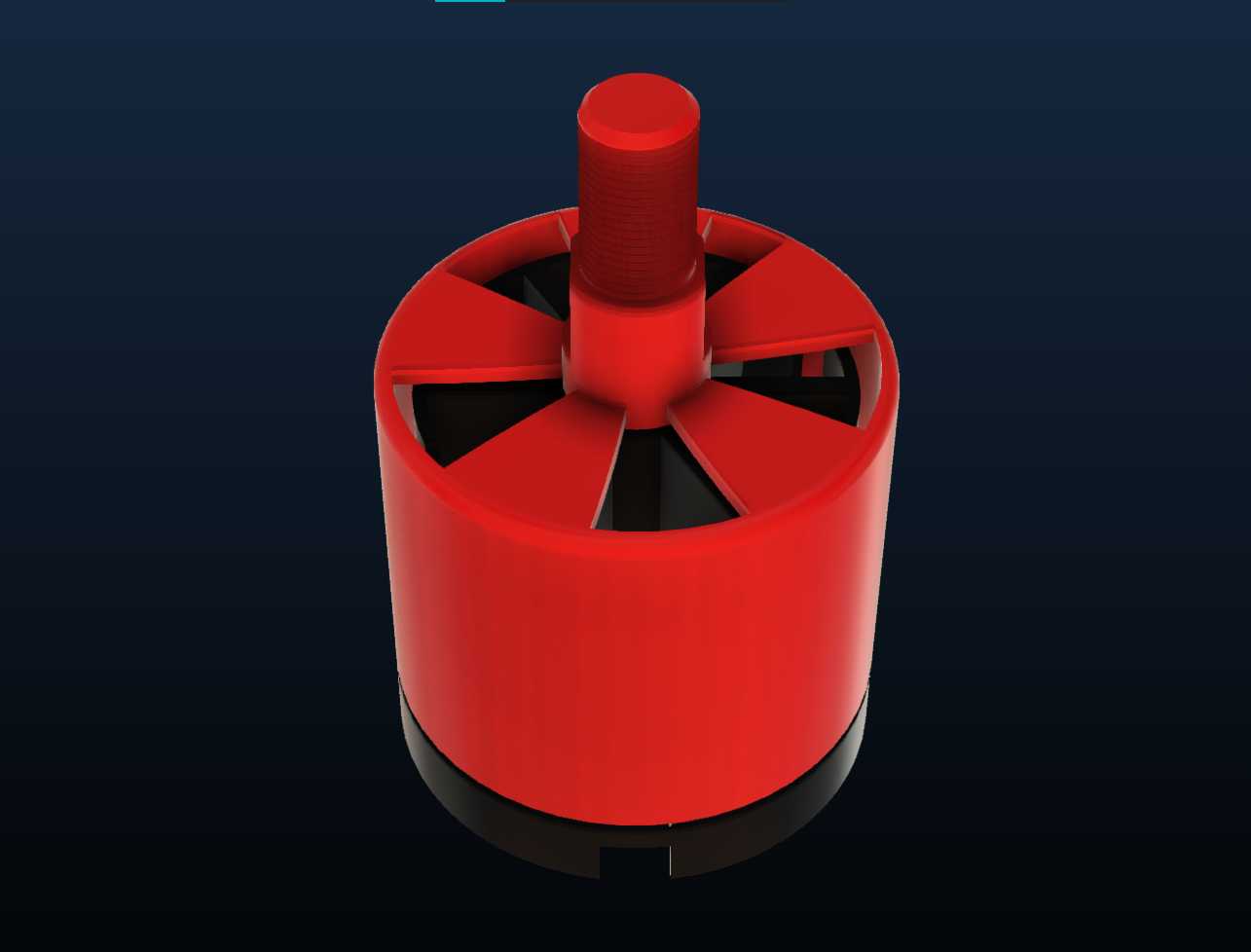

　　轴体与转子端盖的配合位做了台阶定位设计，能承受螺旋桨高速旋转产生的径向跳动与离心载荷，轴承选用高耐磨密封轴承，可承受频繁变油门带来的冲击载荷，避免炸机冲击下轴承散架、轴体弯曲的问题，降低日常使用的维护频次。定子表面做了绝缘涂层粉末包覆处理，提升了绕组与铁芯之间的绝缘耐压等级，可适配3-4S锂聚合物电池的供电区间，避免过流、电压波动导致的绕组击穿问题。转子外壳采用一体化红色导磁钢壳拉伸成型，端盖集成了辐条式散热风叶结构，电机旋转时可带动气流直接冲刷定子绕组表面，在不额外增加结构重量的前提下提升持续输出功率上限，搭配对应螺距的螺旋桨使用时，单电机最大静推力可覆盖小型航拍无人机的单轴载荷需求，预留的推力余量可应对机动飞行、

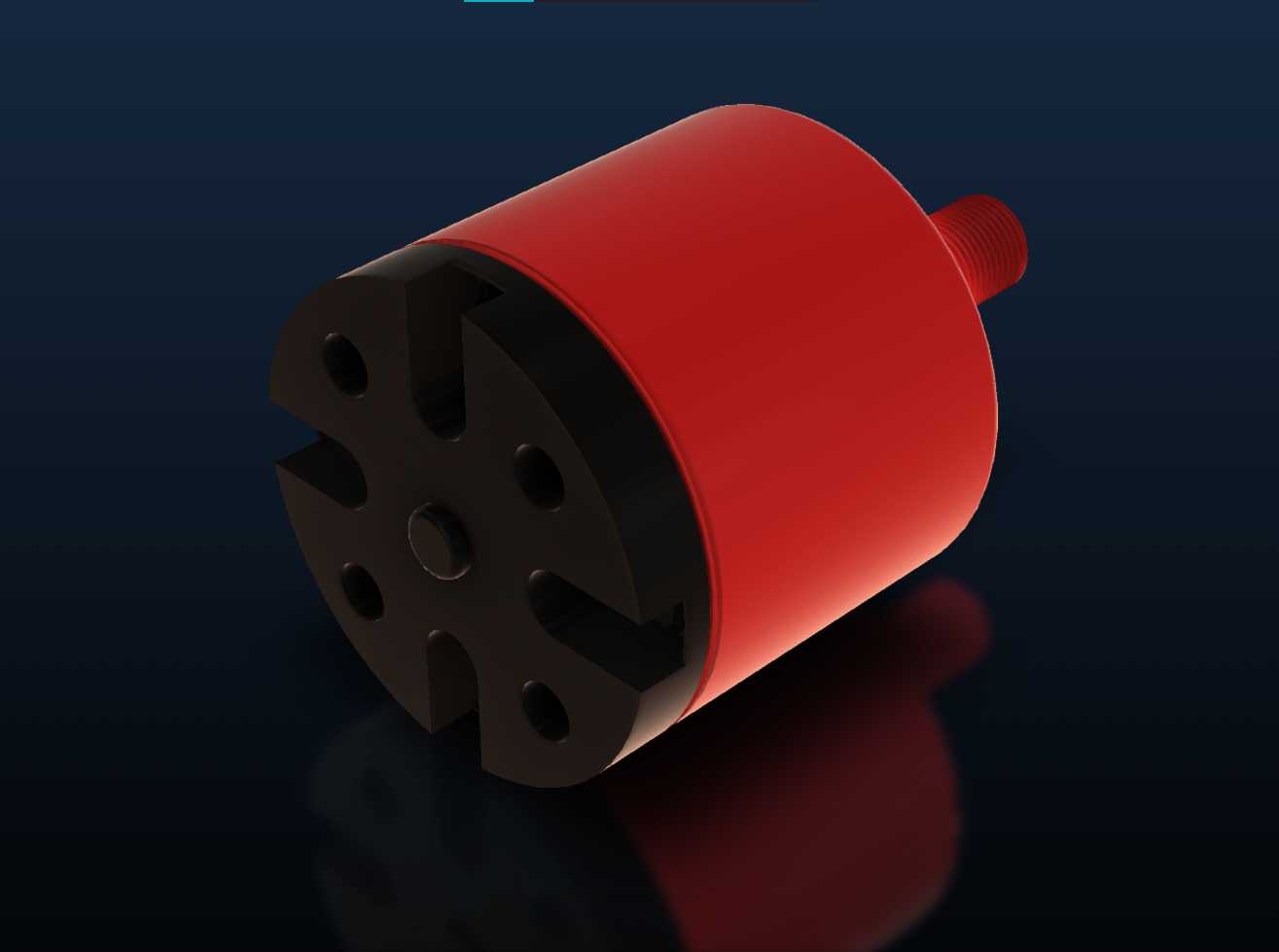

　　阵风干扰下的动力输出需求，不会因动力储备不足导致飞行时间缩水、姿态失控。从安装边界来看，电机主体的安装孔位适配标准27系列航模电机的安装孔距，机身直径、长度尺寸可直接兼容多数消费级航拍无人机的机臂安装座，无需对机臂结构做二次修改即可替换同规格原有电机，出线端预留了足够的线长余量，可直接适配标准电调的接线需求，转子外壳的风叶结构在旋转时不会与机臂、螺旋桨底座产生运动干涉，整体重量控制在轻量化区间，不会给飞行器带来额外的载荷负担。
