法兰连接手轮驱动截止阀结构设计

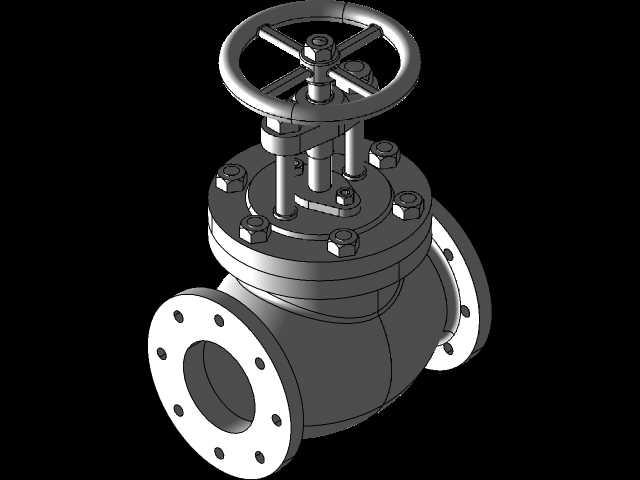

　　这款截止阀的三维结构完整还原了工业管路截断类阀门的核心装配逻辑，可直接用于化工、热力、给排水等行业的管路系统选型参考、装配干涉校验以及维修拆装模拟。从实际工况适配来看，这类法兰连接的截止阀通常应用在中低压工况的管路上，依靠阀瓣沿阀座中心线的升降动作实现管路介质的通断控制，相比闸阀具备更可靠的密封性能，调节精度也更优，适合需要频繁调节开度、对截断密封性要求较高的工艺段，比如蒸汽输送支管、循环水进出工段、化工介质输送支路等场景。

　　整个模型的结构设计遵循常规截止阀的成熟传动逻辑：顶部的手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降动作，阀杆中部设置的填料密封结构可避免介质沿阀杆间隙外漏，手轮下方的阀盖通过均布螺栓与阀体法兰连接，连接面设置密封垫片保证腔体密封性，阀瓣与阀杆采用活动连接结构，可在关闭时自动适配阀座密封面，避免因装配偏差导致密封面偏磨。从安装边界来看，阀体两端的法兰采用标准法兰连接尺寸，法兰盘上的螺栓孔均布设置，可直接匹配同压力等级的管路法兰，安装时需保证两端管路同轴度偏差在允许范围内，避免额外应力作用在阀体上导致密封失效。

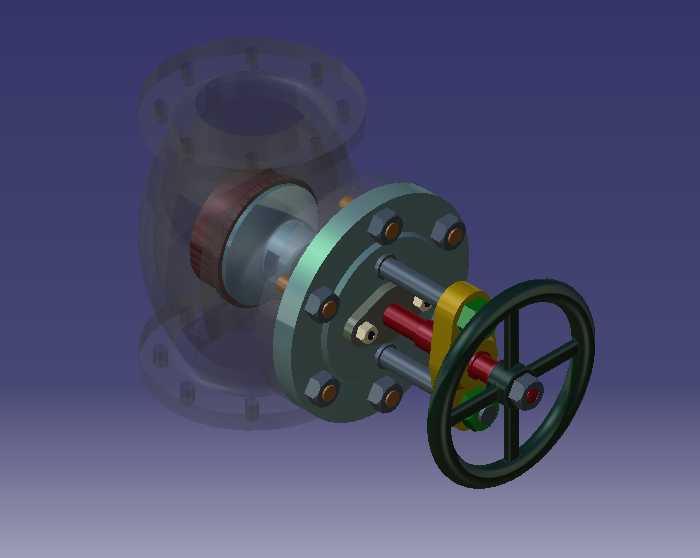

　　建模过程中对各部件的装配间隙做了还原，比如阀杆与填料压盖的配合间隙、阀瓣在阀杆端部的活动余量、螺栓与法兰孔的装配间隙都做了符合工程实际的预留，可直接用于生成工程图、做虚拟装配培训，也可作为同类型阀门改型设计的基础模型，比如调整阀瓣密封面形式、更换驱动方式、变更法兰压力等级时，可在该模型基础上快速调整参数，减少重复建模工作量。模型中还还原了阀体的流道结构，介质从阀体下部进入，经过阀座密封面后从侧部流出，这种流道设计虽然流阻比直通式阀门略高，但密封面受介质冲刷影响更小，阀门使用寿命更长，适合输送清洁介质、无颗粒杂质的工况，若用于含杂质介质则需在阀前加装过滤装置，避免杂质卡滞在密封面处导致关闭不严。
