杆端十字铰接关节结构设计

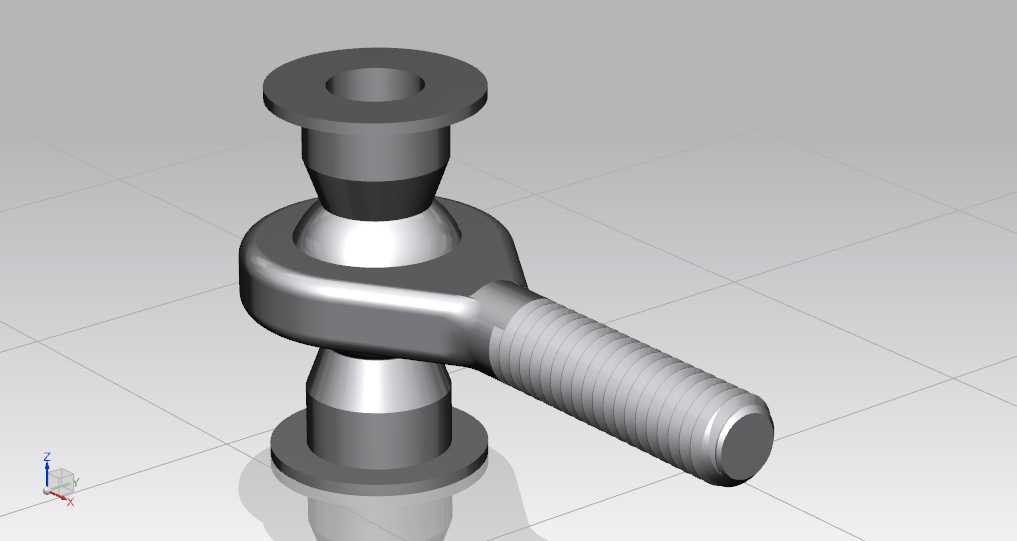

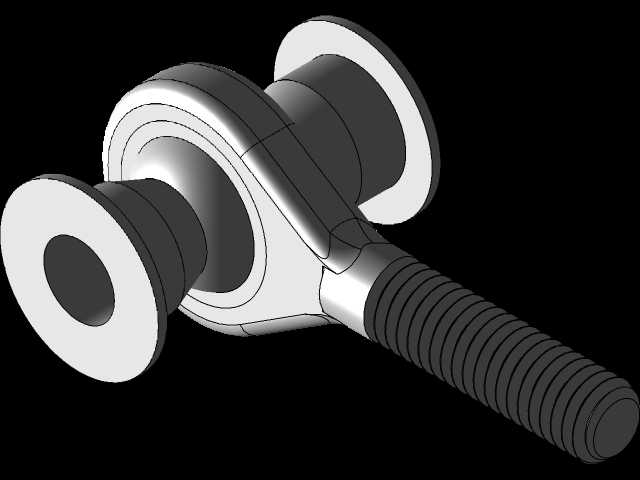

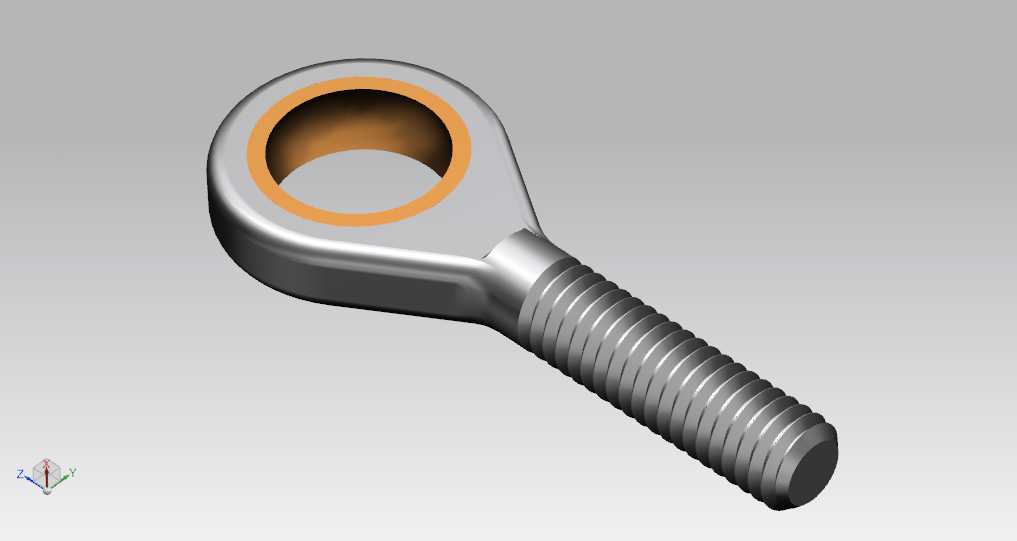

　　这类杆端十字铰接结构，在工业设备的多自由度联动场景中应用十分广泛，常见于工程机械的操纵连杆机构、自动化生产线的气动执行元件连接端、农用设备的转向联动组件，以及部分需要补偿角度偏差的传动链路中，核心作用是在两个存在相对摆动、转动需求的部件之间建立可靠的力传递路径，同时抵消安装过程中产生的同轴度误差，避免刚性连接带来的附加应力损坏构件。从结构功能来看，该部件集成了杆端螺纹连接与球铰式十字铰接的双重特性，带外螺纹的杆身可以直接拧入对应构件的内螺纹孔中，通过螺纹旋合长度微调安装间距，适配不同的安装距离要求；中间的球铰配合结构允许连接端在一定锥角范围内实现任意方向的摆动，十字铰接的结构设计则进一步拓展了转动自由度，

　　能够同时满足绕杆身轴线的周向转动、垂直于杆身平面的多角度偏转需求，不会因为联动过程中部件的位置偏移出现卡滞、别劲的问题。设计过程中首先要明确铰接副的载荷边界，球头与球窝的配合面需要根据额定径向载荷、轴向载荷计算接触应力，选择合适的配合间隙，既要保证摆动过程的顺滑无卡滞，也要避免间隙过大导致传动过程中出现空程，影响机构的动作精度。球窝部分采用分体式压合结构，装配时将球头置入下球窝后压合上球窝座，再通过收口工艺固定外圈的连接环，保证球头不会在受拉状态下脱出，同时预留足够的润滑脂存储空间，减少长期往复摆动带来的接触面磨损。外形尺寸方面，带螺纹的杆身长度需要匹配常用的安装深度，螺纹规格覆盖常规机械连接的通用螺距，

　　端部的法兰盘结构可以作为安装限位，当杆身拧入对应构件后，法兰端面与构件端面贴合，起到轴向定位的作用；铰接端的外圈直径要匹配对应安装座的卡槽尺寸，上下两端的法兰凸缘可以嵌入安装座的限位槽内，限制铰接部件的轴向窜动，保证转动过程中仅传递扭矩和拉压力，不会出现轴向滑移。安装边界上需要注意，该部件周围需要预留足够的摆动空间，避免偏转过程中杆身与周边构件发生干涉，螺纹连接端需要设置防松结构，在高频振动的应用场景中可以配合锁紧螺母使用，防止长期运行后螺纹松脱导致连接失效；铰接副的密封结构可以阻挡外界粉尘、水汽进入配合面，延长部件的使用寿命，在户外作业的工程机械场景中，还可以在球窝外侧增加防尘罩，进一步提升恶劣工况下的适应能力。
