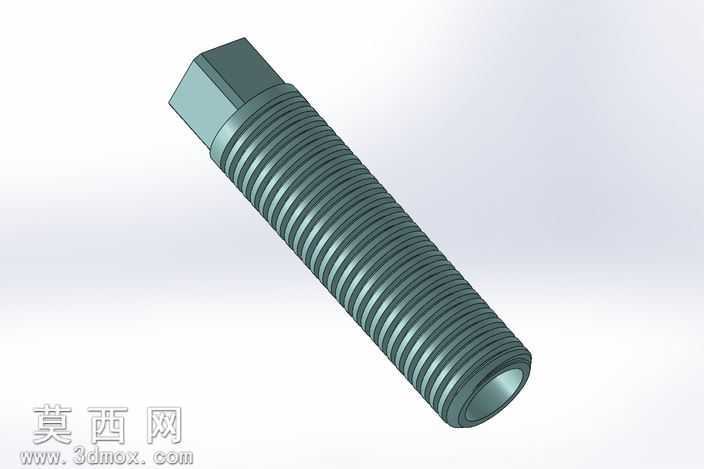

螺旋压力机用方头梯形传动螺丝

本模型为螺旋压力机配套使用的方头梯形螺丝，采用SolidWorks完成全参数化三维建模，建模过程严格遵循梯形螺纹的传动设计规范，完整还原零件的每一处结构细节。模型整体为同轴回转体加端部方头的组合结构，建模起始阶段先绘制零件的轴向截面草图，通过旋转凸台命令生成螺丝的基体轮廓，端部方头采用拉伸切除与拉伸凸台结合的方式完成，保证方头的对边尺寸、端部倒角与杆身的同轴度公差符合机械加工的实际要求。螺纹部分采用螺旋线扫描切除的方式生成，精准还原梯形螺纹的牙型角、螺距、牙顶与牙底的圆角过渡结构，避免了简化螺纹建模带来的结构失真，能够清晰展示梯形螺纹的传动啮合特征，杆身末端的内孔结构也按照实际零件的尺寸完成建模，还原了零件的减重与装配定位设计。材质渲染阶段选用经发黑处理的合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原工业紧固件表面的哑光氧化质感，方头棱边的倒角、螺纹牙型的边缘光影过渡自然，渲染效果贴近真实零件的表面状态。结构设计上，端部方头用于配套扳手施加拧紧扭矩，相比外六角头能够承受更大的传动扭矩，适配螺旋压力机工作时的大载荷传动需求；梯形螺纹相比普通三角螺纹具备更高的传动效率与承载能力，牙型强度更高，耐磨性能优异，能够满足压力机反复施压作业的长寿命使用要求，杆身的尺寸精度、螺纹的配合公差均按照通用机械紧固件的行业标准设定，可直接用于虚拟装配验证、运动仿真演示，也可作为机械设计教学、紧固件选型参考的数字化模型使用，模型的所有特征均保留建模参数，可根据实际使用需求调整螺丝的公称直径、螺距、杆身长度、方头尺寸等参数，适配不同规格的螺旋压力机装配需求。
