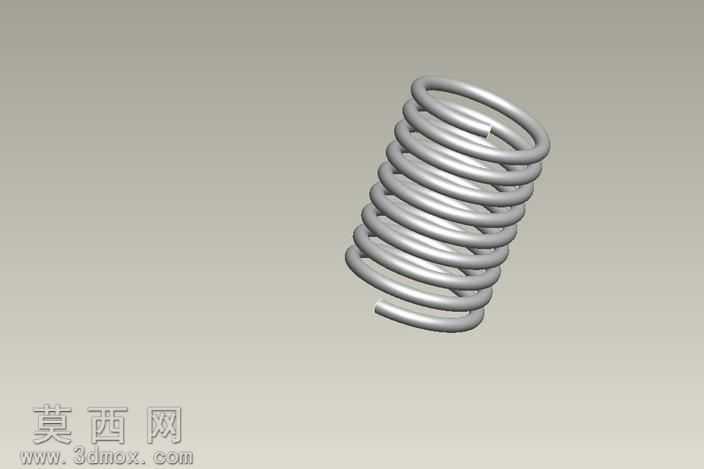

等节距圆柱压缩螺旋弹簧三维建模作品

本作品为等节距圆柱压缩螺旋弹簧的三维参数化建模成果，建模过程依托主流三维CAD软件完成，整体遵循机械设计标准中圆柱螺旋压缩弹簧的结构规范进行参数设定。建模初期先确定弹簧的核心结构参数：设定弹簧中径为适配常规装配场景的通用尺寸，钢丝直径选取符合常规弹性承载需求的规格，有效圈数按照压缩弹簧的常用工作行程要求设置，两端并紧磨平的支撑圈数遵循行业通用设计规范，保证弹簧放置与装配时的端面贴合度。建模时首先绘制螺旋扫掠路径，通过螺旋线特征精准控制节距参数，确保各有效圈之间的节距均匀一致，无节距偏差导致的受力不均问题；随后绘制圆形钢丝截面轮廓，沿螺旋路径完成扫掠特征生成弹簧主体，再对两端支撑圈进行并紧处理，将端部的螺旋节距逐步收窄至钢丝直径尺寸，完成端面的磨平切削处理，保证两端支撑面与弹簧轴线垂直，满足实际装配时的端面贴合要求。材质渲染阶段选用常规弹簧钢的金属材质，调整材质的金属度、粗糙度参数，还原弹簧钢经过表面处理后的银灰色哑光金属质感，同时添加柔和的环境光影效果，清晰呈现弹簧各圈之间的轮廓层次与曲面过渡，避免金属材质过强反光导致的结构细节模糊。结构设计上充分考虑压缩弹簧的工作特性，有效圈部分保持均匀螺距，保证受轴向压力时各圈受力均匀，支撑圈部分不参与弹性变形，仅起到稳定支撑、避免弹簧工作时发生偏斜的作用，整体结构无多余特征，各部分参数可根据实际使用需求进行快速调整，适配不同载荷、不同安装尺寸的应用场景。建模过程中对螺旋线的生成精度进行了控制，保证扫掠生成的钢丝曲面光滑连续，无棱角、破面、扭曲等建模缺陷，模型可直接用于后续的装配干涉检查、有限元受力仿真、工程图纸导出等工作，也可作为通用机械零部件素材用于各类机械设备的整机装配建模中，能够直观展示压缩弹簧的外形结构与装配特征，为机械设计相关的教学、产品开发工作提供精准的三维模型参考。
