发动机右后角撑安装支架结构设计

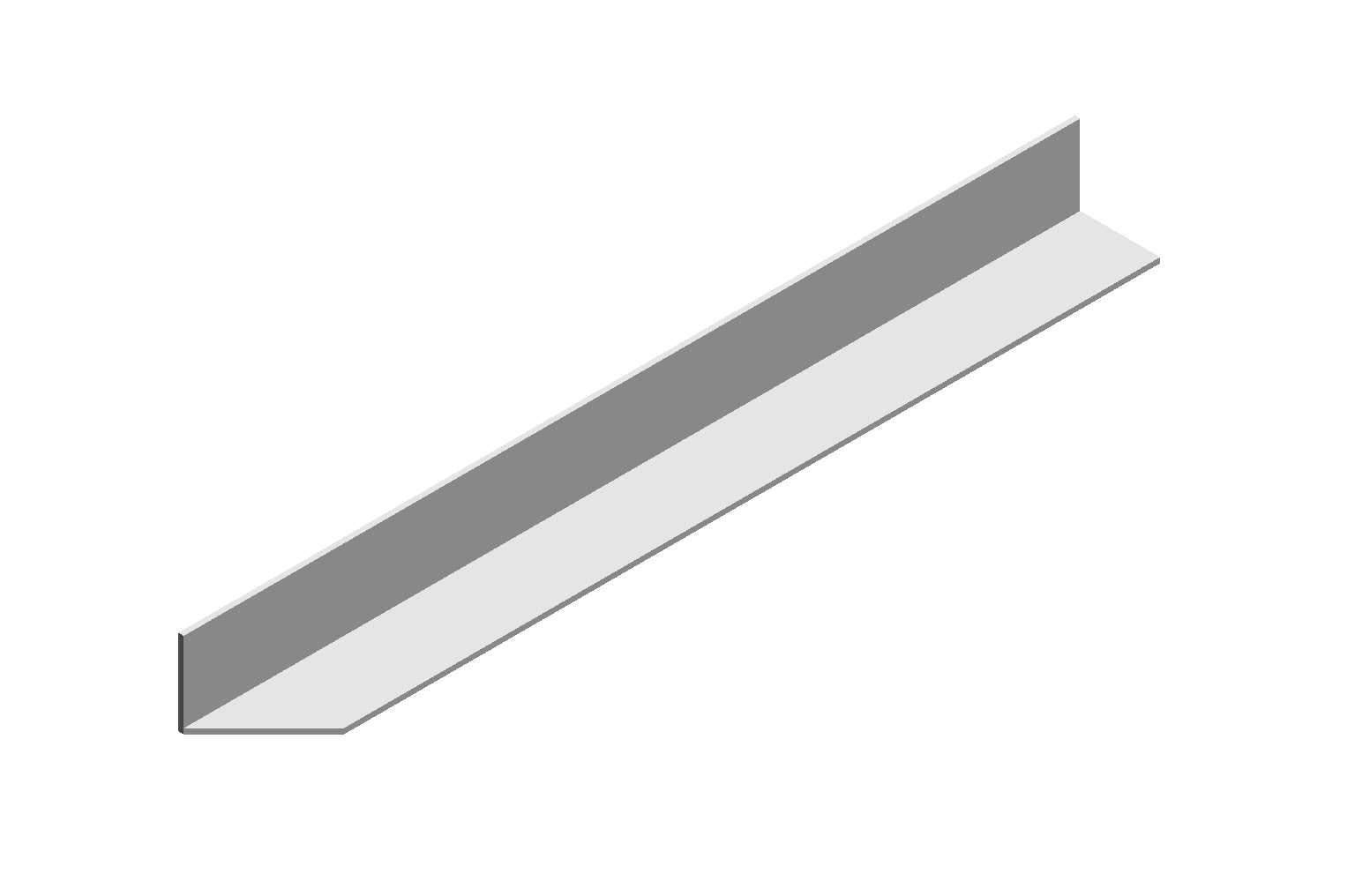

　　该支架属于动力总成机架系统的角部支撑构件，主要应用于小型动力设备机架的发动机安装位，承担发动机右后安装点的载荷传递与位置固定作用，在通用小型工程机械、教学实训台架、非道路移动动力单元的机架装配场景中广泛使用。从结构形式来看，该零件采用等边角钢类钣金折弯成型，主体为长条形等截面型材结构，一端加工有斜切坡口，坡口角度匹配机架角部的拼接角度要求，能够与相邻机架纵梁、横梁实现贴合焊接，减少装配间隙带来的应力集中问题。支架的短边折弯段开设安装孔位，孔位位置与发动机右后安装支脚的螺栓孔距完全匹配，安装时通过螺栓将发动机支脚与该支架锁紧，实现动力单元与机架的刚性连接。设计过程中优先考虑了载荷传递路径的合理性，发动机运行产生的振动载荷、

　　静载荷通过安装孔传递到折弯段后，顺着长条形主体直接分散到焊接连接的机架梁结构上，避免局部应力集中导致的支架开裂问题。斜切端的坡口设计除了满足焊接贴合要求外，还预留了焊接倒角空间，能够保证焊脚尺寸达到设计要求，提升连接强度。从安装边界来看，支架的长度尺寸匹配机架角部到发动机安装点的跨距，折弯边的高度与发动机支脚的安装高度差适配，装配后不会与周边的管线、护板、散热组件产生运动干涉，支架的截面厚度经过载荷校核，能够承受发动机额定工况下的冲击载荷与持续振动，不会出现永久变形。零件上的所有锐边均做了倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或损坏周边管线。该支架的结构设计充分考虑了钣金加工的工艺性，采用型材切割、折弯、钻孔的常规加工工序即可完成生产，不需要复杂的成型模具，加工成本低，生产效率高，适合小批量实训项目或定制化机架的生产需求，同时焊接装配的方式也便于现场安装调整，适配不同尺寸偏差的机架焊接总成。
